磨床在线视频显微镜
- 分类：技术文章
- 发布时间：2025-11-24

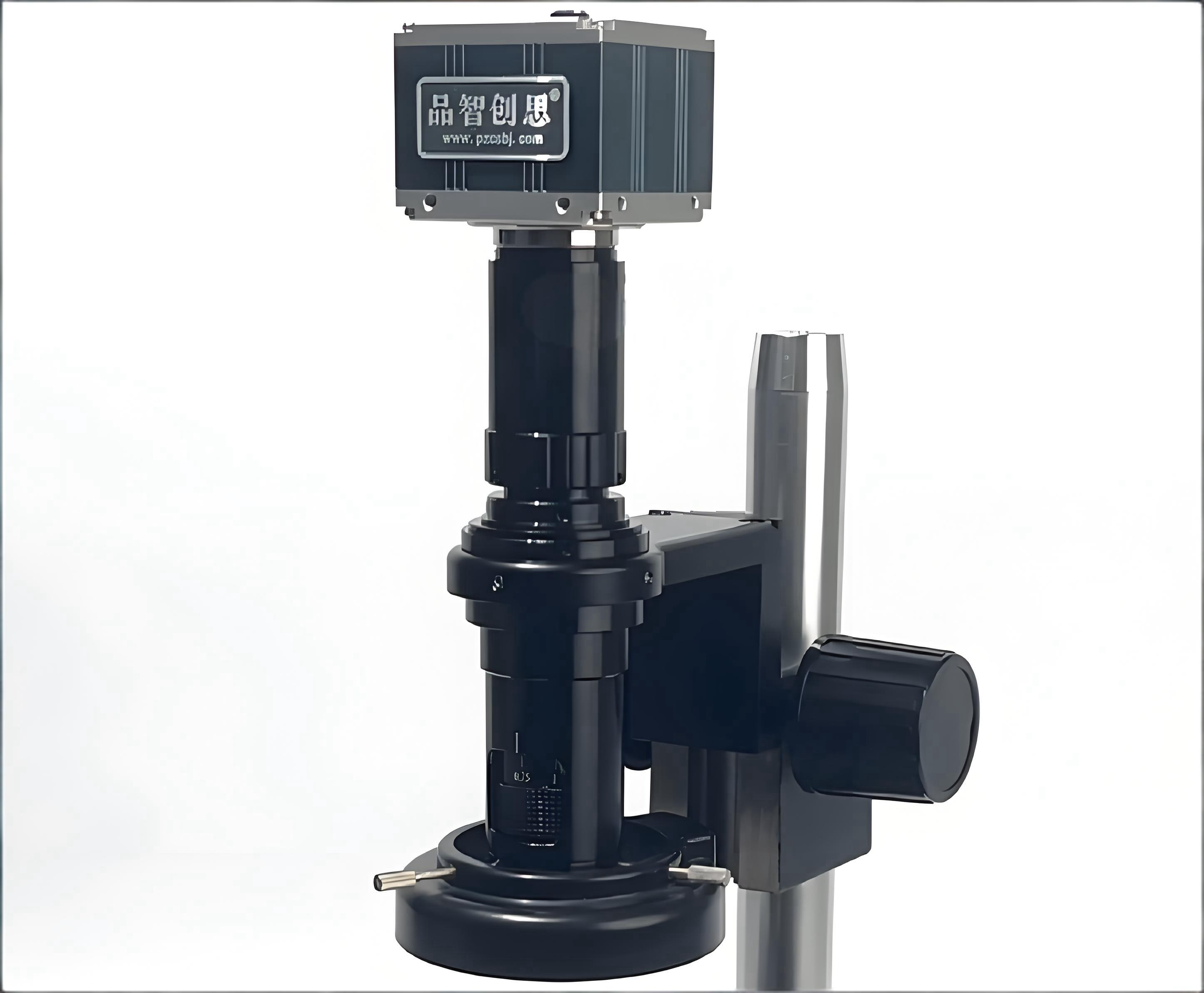

PZ-50MD 磨床在线视频显微镜
PZ-50MD电视型磨刀机专用显微镜是专为 #磨刀机 及 #刀具加工 行业配套的显微镜，可在线观察与测量刀具外型尺寸，真正实现磨刀过程的在线观察、在线检测，有效的提高了刀具加工精度和生产效率，是高精度刀具加工的质量保证。
刀具打磨加工主要的难点在于：
1.靠技术经验打磨，对新手太过困难。
因新手对于刀具磨床使用经验少，在打磨刀具时需要反复测量，刀具尺寸，多磨或少磨都会影响刀具的加工精度，即使是从业多年的“老师傅”也无法做到零失误，对于刚入行的新手就更难了。
2.现有设备无法做到边磨边测
现有设备，可以做到视频监测，但无法随时测量，只能反复拆卸刀具，人工测量，大大的降低了生产效率。
3.复杂刀具测量难、误差大
对于复杂刀具，本身测量起来就比较困难，同时人工测量每个人测量的结果都不尽相同，造成实质性误差，对于精密加工来说，精度影响是致命的。
PZ-50MD 磨床在线视频显微镜-工作原理
PZ-50MD磨刀机床专用视频显微镜是我公司根据客户要求，在以往产品的基础上新改进升级的。将该显微镜安装在各种数控磨刀机床上，可通过光学显微镜筒和摄像机把刀具图像和摄像机自带分划刻度标准尺寸图型，再由视频信号线将其传输到电视机或监视器上。通过电视机或监视器实时观察刀具外型，通过分划板上的标准尺寸实时测量和比对刀具尺寸，如：半径、直径、角度、宽度等尺寸。
PZ-50MD 磨床在线视频显微镜-产品特点
（1）操作简单：在加工过程中刀具连同分划板刻度尺寸一同变倍成像，无需再计算变倍后的刻度尺寸，使操作者一目了然。在变化倍率时镜筒具有全程齐焦、定位精确的特点，节约了时间、提高了生产效率。
（2）图像清晰：由于改进了显微镜筒内部结构，不但使放大倍率的范围更大，而且有效的提高了图像的清晰度，克服了以往产品成像模糊、不清晰的缺点。
（3）测量精准：由于提高了分划板刻线精度，使得操作者在选择最高倍率时也能成现出精细的刻度尺寸，明显的提高了刀具的加工精度，分辨率0.001mm。
（4）安全耐用：本产品在显微镜筒内部做了防尘、防潮处理。在显微镜筒外部整体增加了保护外壳，在显微镜筒底端加装了防护镜，使得镜筒整体更加安全耐用。
（5）工作距离：光学镜筒到倍观察工件的工作距离可到达293mm。

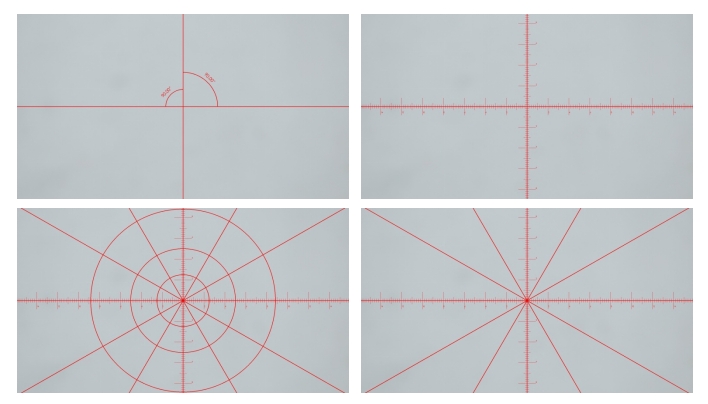

刻度尺

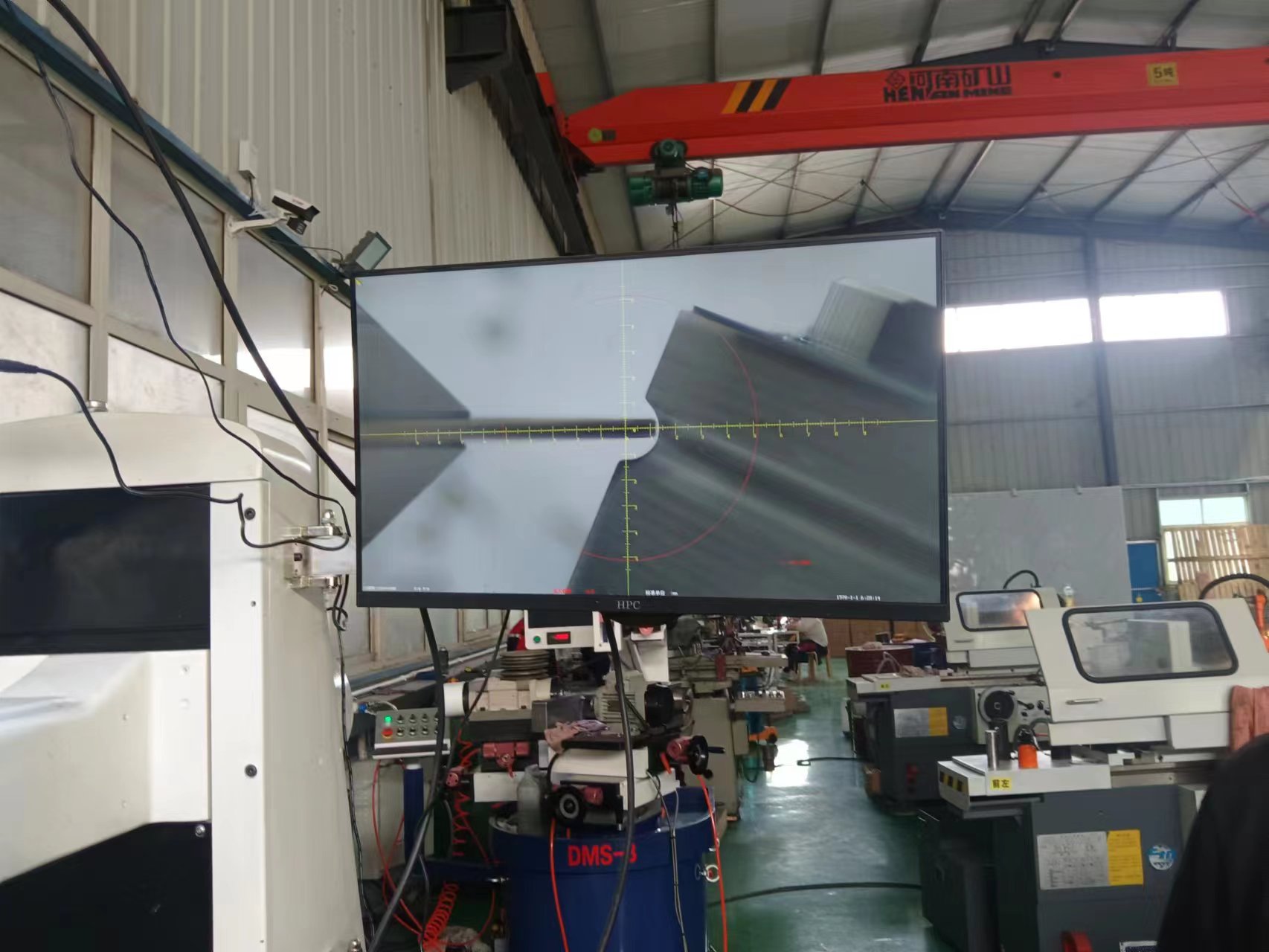

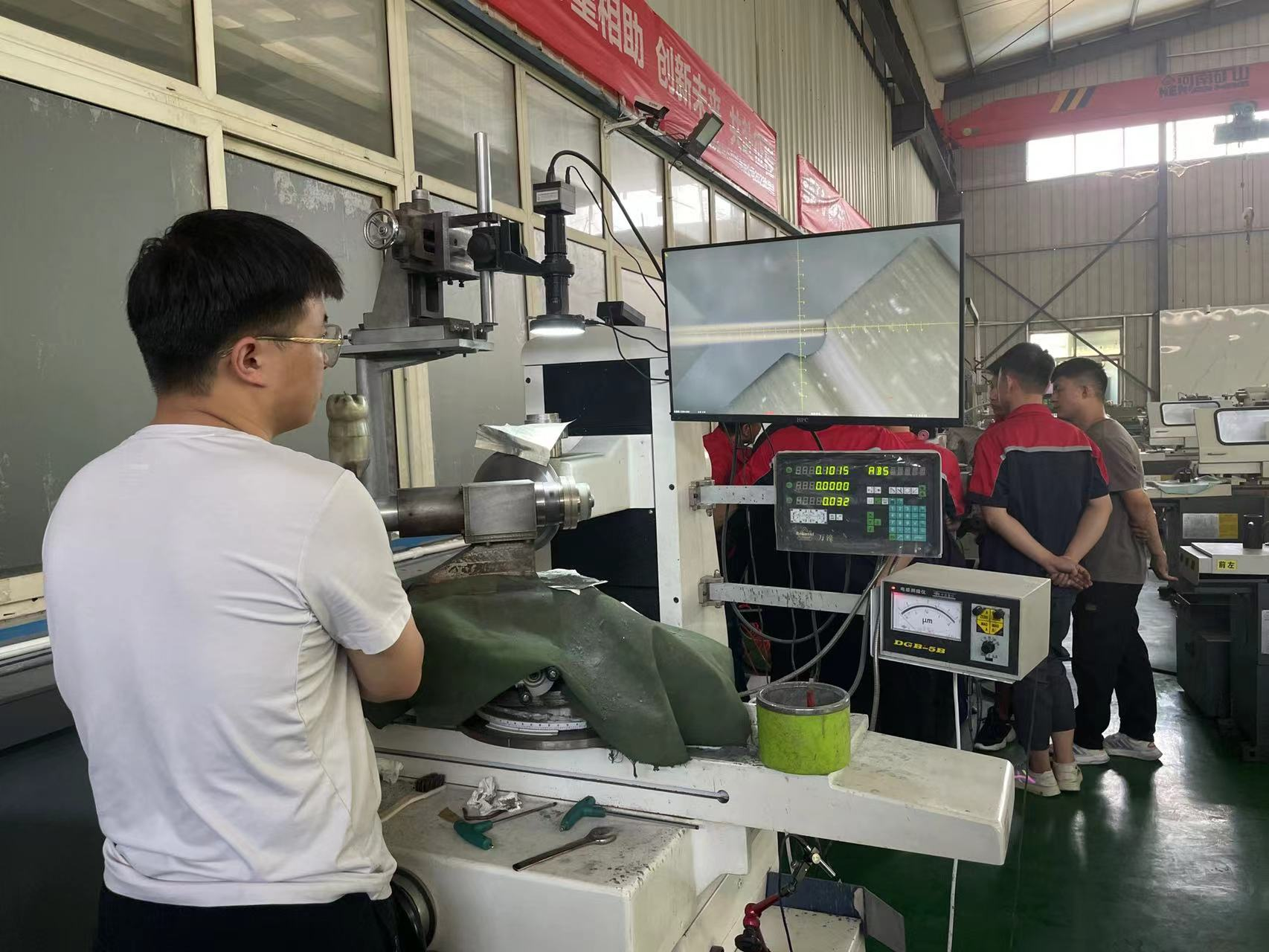

04、PZ-50MD 磨床在线视频显微镜-效果展示

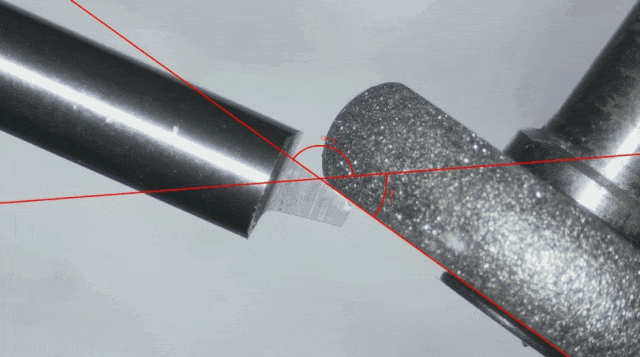

刀具实测
