BGA锡球共面性不良的危害
- 分类：技术文章
- 发布时间：2026-03-11
BGA（Ball Grid Array）封装凭借高密度I/O、优良散热与电学性能，成为高端芯片主流封装形式。锡球共面性是决定贴装与焊接可靠性的核心指标，直接影响虚焊、开路、桥接、枕头效应（HOP）等缺陷发生率。本文系统阐述BGA锡球共面性定义、测试原理、主流方法、标准规范、设备选型与工艺改善，为封装与SMT制程提供完整检测与管控方案。共面性（Coplanarity）：所有锡球顶点到器件基准安装平面的最大高度差；以μm为单位，表征阵列球顶是否处于同一理想平面。
失效危害：
高度差超标→局部不接触/压力不均→回流后虚焊、开路
翘曲加剧→应力集中→焊盘坑裂、分层
细间距BGA更敏感，易引发桥接与可靠性失效
解决方案：BGA锡球共面性测试仪（非接触式光学测量）
共面性测试主流测试方法：激光线扫描/轮廓仪
• 高精度Z向（≤1 μm）、点云重建、自动算共面度/球径/间距
• 适合全阵列高速检测，数据可追溯SPC

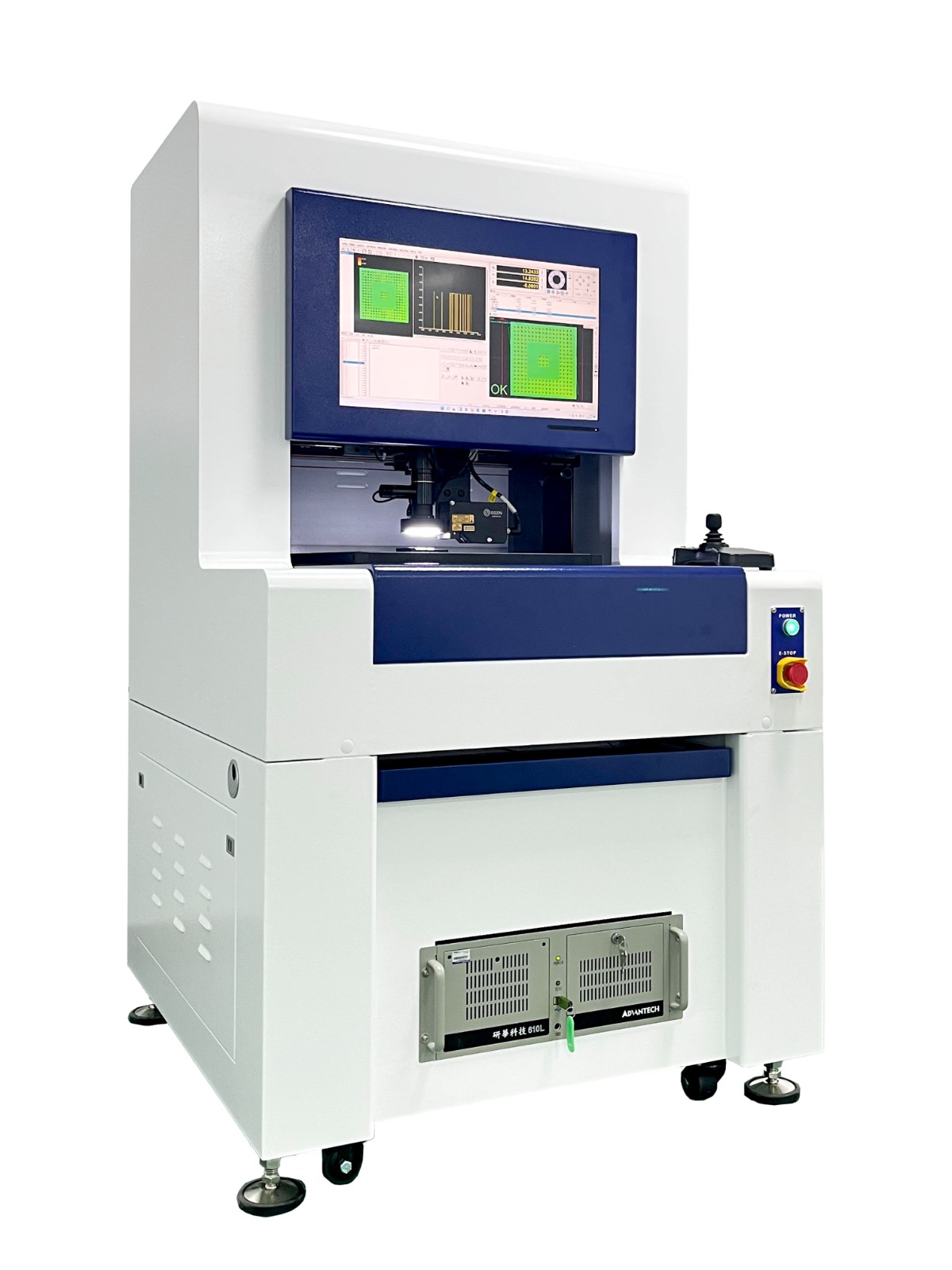

通过线激光对芯片有焊锡球及的表面，或者IC上的引脚面进行扫描，采集出三维点集数据，并由软件处理生成工件的3D图形，通过软件算法提取3D图中每个焊锡球的高点或者低点，再用所有高点或者低点生成一个平面，并计算出平面度值即为焊锡球或者引脚共面性。设备采用固定龙门式XYZ三轴运动结构，内部主体框架为大理石，可以保证稳定的力学结构。托盘和被测工件可放在工作台玻璃上，前后运动至测量区域，线扫激光头和视觉物镜组合体可以沿着左右运动扫描测量，并可以上下调焦以便适应不同高度面的测量。
×
-
