自动滴液接触角测量仪-可视化粘附力测量系统
- 分类：技术文章
- 发布时间：2026-03-11
1、【自动滴液接触角测量仪-可视化粘附力测量系统】一种用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。全自动测量各种液体对各种材料的接触角, 例如块状材料、纤维材料、纺织材料、纳米材料、半导体材料、硅片晶圆材料等，粉末样品在压片后也可测量，具备可视化测量材料粘附力。
2、原理
核心原理（杨氏方程）
杨氏方程：γSV = γSL + γLV·cosθ
• γSV：固气表面张力；γSL：固液界面张力；γLV：液气表面张力；θ：接触角
• 接触角θ越小，润湿性越强；θ>90°为疏水，θ<90°为亲水。
粘附力可视化与定量流程
1. 自动滴液：软件设定体积，准确落滴于样品表面。
2. 成像采集：相机实时捕捉液滴轮廓，记录静态/动态图像。
3. 接触角计算：算法拟合轮廓，输出θ、前进角θₐ、后退角θᵣ、滚动角θᵣₒₗₗ。
4. 粘附力计算：粘附功Wₐ：表征液滴脱离表面所需能量，Wₐ=γLV(1+cosθ)。界面粘附力F：结合液滴体积、表面张力与接触角，量化固液界面作用力。
5. 可视化分析：同步显示液滴形态、角度曲线、粘附力变化，直观呈现界面行为。
关键测试模式
• 静态接触角：稳定液滴θ，评估表面润湿性。
• 动态接触角（前进/后退）：加液/减液测θₐ/θᵣ，反映表面不均匀性与滞后性。
• 滚动角：倾斜样品至液滴滚动，评估动态粘附稳定性。
• 粘附力拉伸：针头提拉液滴，可视化脱离过程，测zui大粘附力。

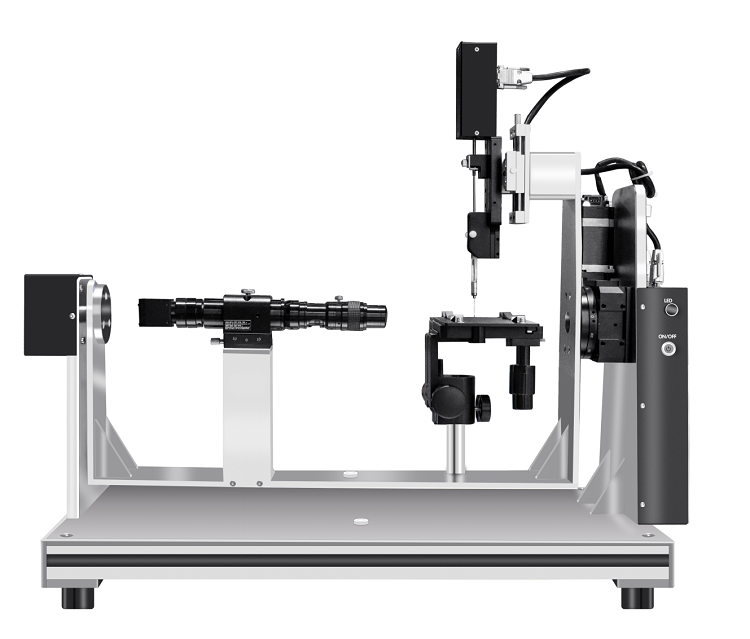

PZ-350SD 自动倾斜接触角测量仪
3、参数
01自动微量滴液系统高精度步进电机驱动注射泵，液滴体积0.01-10 μL，滴液精度±0.01μL，具备一键加液，自动滴液，连续滴液，加满自动停止，实现准确滴液。
02三维精密样品平台。X/Y/Z轴手动调节，精度 0.1mm，可选装温控，湿度控制，真空等
03高清可视化成像系统，130W像素、25帧/S工业相机+远心镜头（0.7-4.5倍变倍），准确捕捉液滴轮廓与动态铺展。动态记录实时成像，铺展、倾斜、滚动、拉伸脱离全过程。
04专用分析软件，自动轮廓拟合，圆/椭圆/Young-Laplace方程拟合接触角精度±0.1°。视频逐帧选取拟合与数据追溯。粘附力量化：基于接触角表面张力计算粘附功（Wₐ=γLV(1+cosθ)）、界面粘附力、表面能（色散/极性分量）。自动生成报告，支持Excel/Word/PDF导出。
核心技术指标：
• 接触角范围：0–180°，精度±0.1°，分辨率0.001°。
• 液滴体积：0.01–10μL，重复精度±0.01μL。
• 表面张力：0–3000mN/m，精度±0.1mN/m。
• 样品台：X/Y/Z±50mm，倾斜0–90°，温控20–300℃（可选）。
• 成像：≥100fps，远心镜头，轮廓清晰无畸变。
4、应用领域：
1、材料与涂层研发
• 疏水/超疏水材料：评估θ>150°、滚动角<5°的自清洁性能。
• 涂层附着力：通过θ、粘附功判断涂层与基底结合强度，优化配方。
• 薄膜/柔性材料：表征chao薄膜润湿性与界面稳定性。
2、半导体与电子
• 晶圆/光刻胶：检测表面洁净度、润湿性，bao障键合与封装可靠性。
• 封装材料：评估焊料、底部填充胶的润湿铺展与粘附力。
3、生物制药
• 医用器械：导管、支架表面改性，优化血液相容性与细胞粘附。
• yao物载体：调控亲疏水性，提升载药与释放效率。
4、纺织与油墨
• 防水面料：测试接触角与滚动角，符合GB/T 42694-2023标准。
• 油墨/胶黏剂：评估铺展性与基材粘附力，提升印刷质量。
5、 新能源
• 电池隔膜/电极：表征润湿性，影响电解液渗透与电池性能。
• 光伏涂层：优化表面能，提升透光与耐候性。
