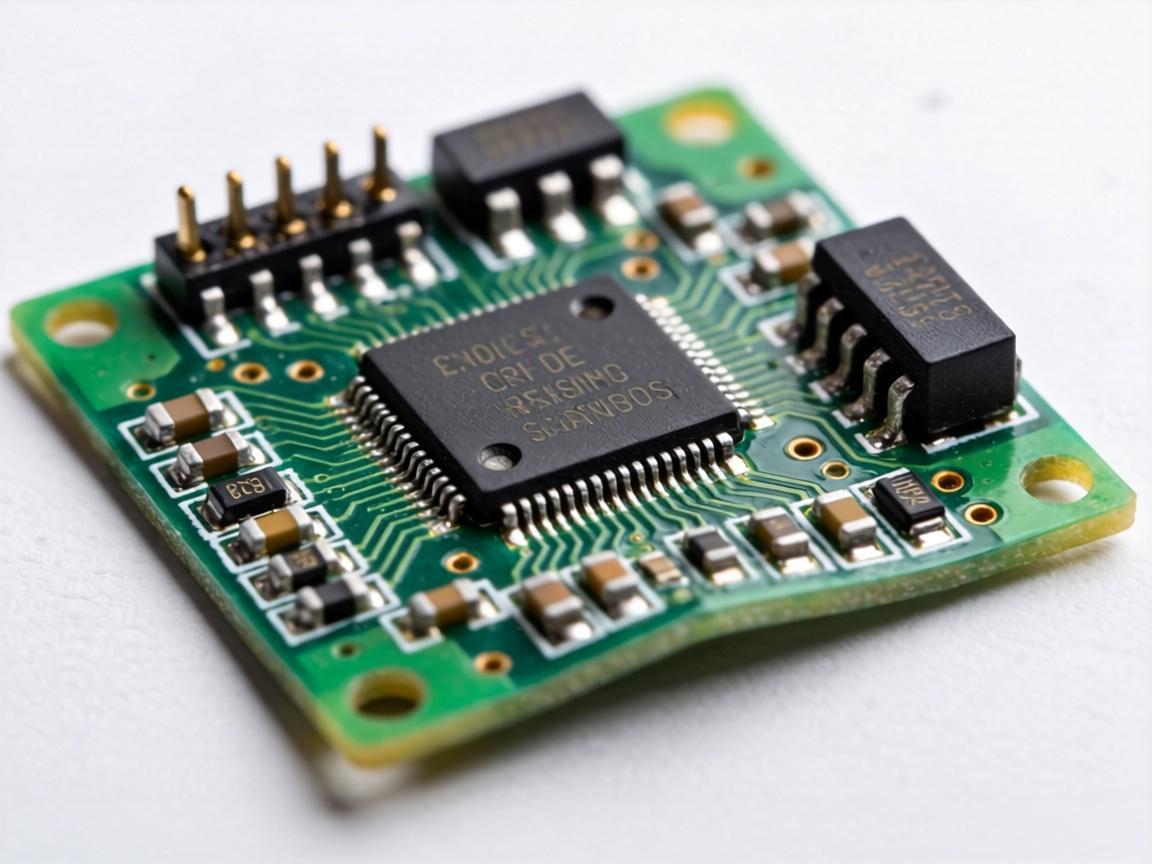

在电子制造领域，PCBA翘曲看似只是一个微小的尺寸偏差，却是贯穿设计、生产、测试、装配、长期使用全流程的关键质量指标。一块轻微变形的电路板，不仅会拉低生产良率，更会埋下焊点失效、信号异常、设备过热等长期隐患，成为电子产品故障率高的“隐形杀手”。那么检测PCBA翘曲度就是电子制造领域共面性检测中必要的一项。

一、焊接良率：翘曲直接拉垮SMT核心工艺：

PCBA翘曲zui直观的冲击，发生在焊接环节，也是工厂良率损失的主要来源。在波峰焊与选择性焊接中，翘曲导致PCB与焊料波峰接触不均，直接引发润湿不良、连锡、虚焊、空洞等缺陷。当翘曲度chao过0.5%，缺陷率会直接提升3–6倍，通孔焊盘极易出现“空洞焊”与桥接。进入回流焊阶段，高温会让PCB基材软化，内部残余应力集中释放，加剧板体形变。对于BGA这类精密器件，局部拉伸与挤压会让焊球开路率上升40%，中心区域短路风险剧增。而0402及以下的小尺寸元件，在翘曲板上热分布严重失衡，两端表面张力失衡，墓碑效应发生率提升3–5倍，小元件立起、虚焊成为常态。简单说：翘曲不控制，焊接再精密也无济于事。

二、电气性能：高速信号的“隐形干扰源”

对于高频、高速电路，翘曲不再只是机械问题，而是电气失效的核心诱因。PCB翘曲会让基材产生局部应力，导致介电常数发生偏移。普通FR-4板材在温度变化下，阻抗波动可达±0.5%，直接破坏电路阻抗匹配。在1GHz以上高频场景中，阻抗失配会引发信号反射、串扰、时序偏移，zui终导致眼图闭合、误码率上升，严重影响DDR、PCIe等高速接口的稳定性。板体弯曲还会改变微带线、带状线的有效长度与间距，破坏差分对匹配，让精密电路的电气性能che底偏离设计预期。

三、测试检测：大量“误判漏检”由此产生

很多工厂被测试异常困扰，根源并非产品真的失效，而是PCBA翘曲导致的接触不良与视觉偏差。在ICT/FCT功能测试中，翘曲板无法与针床wan全贴合，探针接触不良率提升35%，这类误判占到测试异常总量的28%，大幅增加复测成本与时间损耗。AOI自动光学检测同样受影响：基准点成像畸变、贴装坐标偏移，会把虚焊误判为元件缺失，也可能让真实焊点缺陷直接漏检，让不合格品流入下一道工序。

四、长期可靠性：寿命直接缩短30%以上

电子产品能否稳定服役，翘曲度起到决定性作用。在85℃/85%RH高温高湿2000小时加速老化测试中，翘曲PCBA的焊点疲劳寿命直接缩短30–40%；在振动环境下，元件脱落风险更是正常板件的2.3倍。同时，翘曲带来的应力会持续集中在PCB层间界面，加速覆铜板分层、内层铜箔产生微裂纹。这些缺陷在长期热循环中不断扩展，zui终演变为断路、高阻抗失效，让设备在使用中突然故障。

五、系统装配：结构与散热双双“失效”

当PCBA进入整机装配环节，翘曲的影响会被进一步放大。数据显示：当翘曲度chao过0.75mm，PCBA与外壳、散热器、连接器的配合合格率低于60%，屏蔽罩无法扣合、螺丝受力不均、结构密封失效等问题频发。更致命的是热管理失效：CPU、MOS管等发热器件因翘曲无法与散热片充分接触，热阻急剧上升，芯片结温直接升高15–25℃，轻则触发过热保护，重则加速器件老化，大幅缩短整机寿命。

六、标准：参考不同场景翘曲度管控阈值

针对不同应用场景，IPC-6012、IPC-A-600G、IPC-TM-650等行业标准明确了严格的翘曲度管控上限：

✅ 通用消费类（手机、家电、路由器）：≤0.75%

✅ 高可靠性领域（医疗、汽车、工控）：≤0.50%

✅ chao薄/chao大板（＜0.8mm或＞350mm）：≤0.50%

✅ 精密BGA区域（间距≤0.5mm）：≤0.3mm/50mm

✅ 纯插件DIP板：≤1.5%

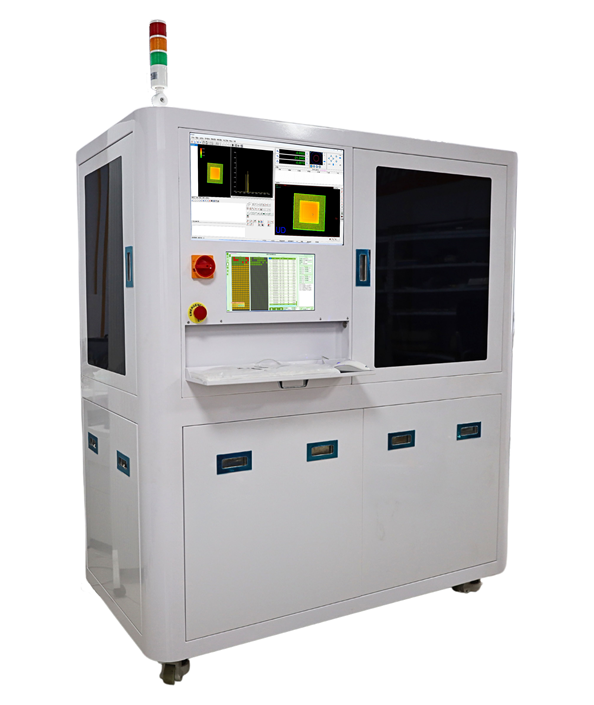

品智创思共面性测试仪能够满足pcb板翘曲度，品面度，段差，等等测试需求，其非接触式测量方式能够实现微米级精度，自动检测分析输出测试数据结果，兼容多种类型元器件的检测，快速检测分析，提升检测效率。
