共面性检测仪在表面贴装(SMT)中的应用
- 分类:技术文章
- 发布时间:2025-09-22
SMT(Surface Mount Technology,表面贴装技术)是电子组装行业的核心工艺,通过将无引脚或短引线表面组装元器件(SMC/SMD)直接安装在PCB表面,实现高密度、微型化的电子设备制造。共面性检测作为SMT工艺生产的产品合格与否的常用手段,我们就需要了解什么是共面性检测,它有何种意义。

1. 确保连接可靠性
电子元件引脚的共面性直接影响焊接质量。引脚高度差超过50μm,可能导致锡膏接触不良,引发虚焊或断路。
2. 提升机械装配精度
多种精密零件接触面的共面性要求可防止密封失效,保障机械整体的性能
3.评估材料变形对整体性能的影响
薄板类零件(如PCB、金属板材)在加工中易因应力释放产生翘曲,共面性检测可量化变形程度,使其作为可靠数据对产品整体性能进行合理评估。
4. 满足几何公差标准
共面度是ISO 1101等国际标准中位置公差的核心指标之一。JEDEC标准规定半导体封装中,引脚共面度需符合±0.1mm限值。
在SMT(表面贴装技术)生产中,共面性检测是确保焊接可靠性的关键环节,但实际检测中面临以下技术挑战:
1.精度要求高
现代芯片引脚间距已降至0.3mm以下(如QFN封装),对共面性检测的精度要求极高。传统接触式测量易造成物理损伤,任何微小误差都可能导致检测结果不准确。
2.检测方法复杂
使用人工检测,CCD共面度检测仪(手动),固定面测量法和回归面测试法,需要准确测量引脚高度差,操作繁琐且效率低下。
3.待测试元件多样性
不同元件(如PCB、BGA、QFP、0201电阻电容)的结构和尺寸差异大,需要采用不同的检测方法和标准,检测复杂性高。
4.检测速度与效率
高精度检测通常耗时较长,传统人工测量难以满足大批量生产的需求。同时接触式的测量,易对产品造成损伤。在保证精度的同时又能提高检测速度,是SMT工艺急需解决的问题。
5.数据处理与分析
检测过程中会产生大量数据,需要专用的算法和软件进行自动化分析和判定,面临海量的共面性数据,快速的判断元件是否合格,同时进行产品的分类以及不合格品的标记。

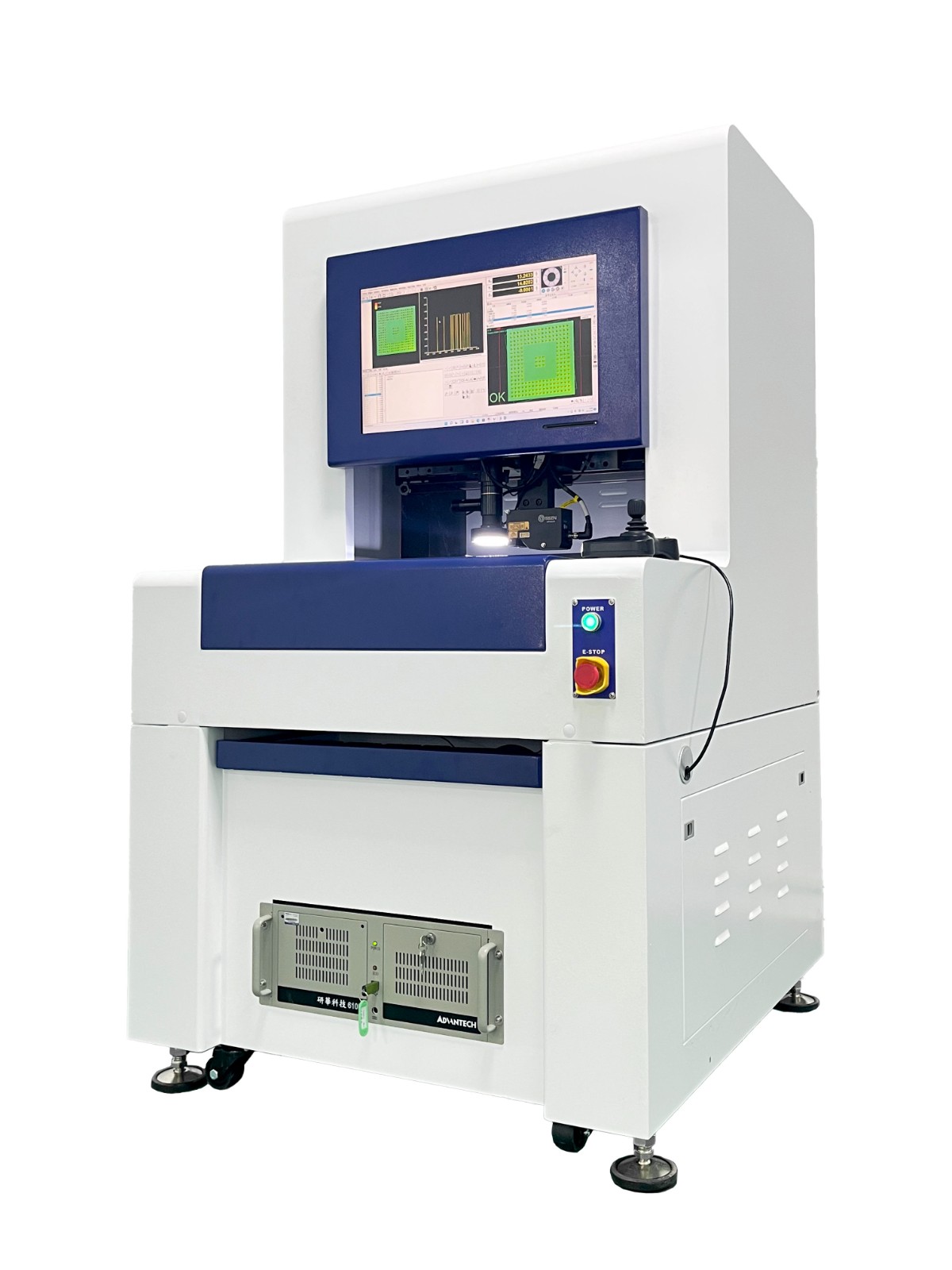

三、针对现有难点,共面性检测仪有那些优势呢:

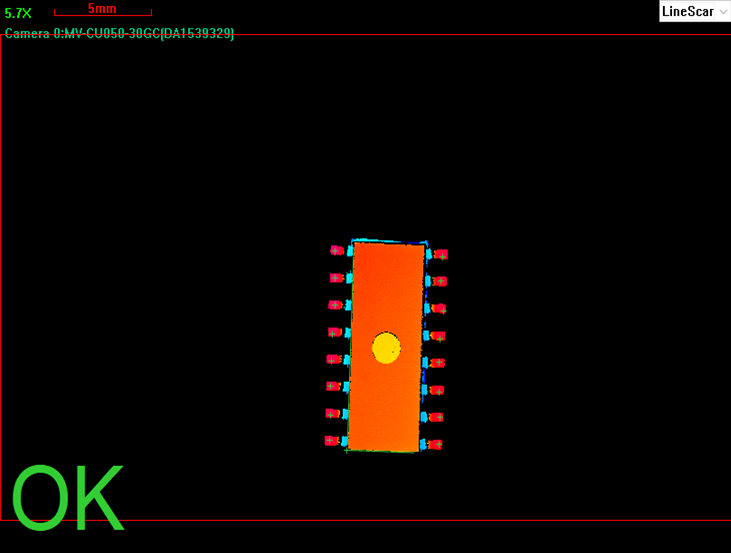

1、微米级检测精度,采用光学3D重建技术,可实现0.01mm级高度差检测,满足SMT腿管、BGA焊球、QFP引脚等精密器件的共面性要求。
2、非接触式测量,避免机械接触导致的引脚变形,特别适合超细间距器件的无损检测。

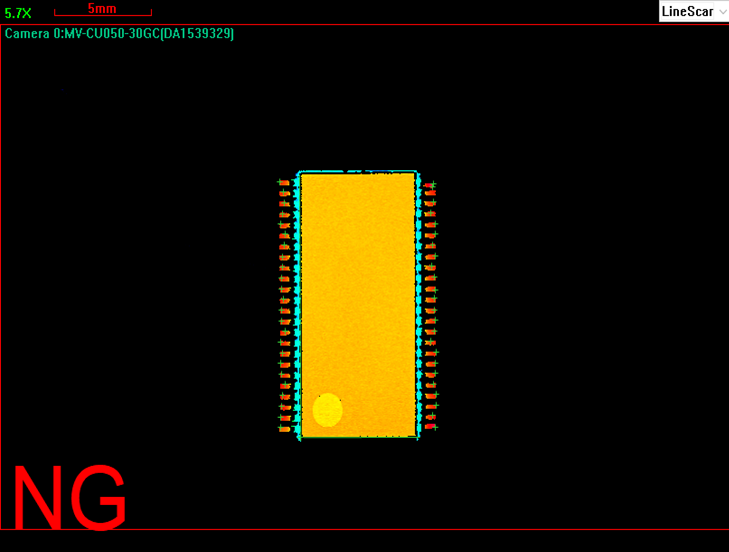

3、全自动检测分析配备扫码识别系统,可自动关联产品批次信息,检测效率达200mm/s。通过软件系统算法自动识别缺陷,NG品检出率提升至99.8%。
4、多器件兼容支持BGA、QFP、SOP等封装类型,测量范围覆盖0.1-10mm。
5、模块化扩展可集成SPI/AOI系统,实现锡膏印刷与共面性同步检测。
6、全流程数据管理、记录、追溯自动生成导出检测报告,标记产品,实时上传MES系统,实现质量追溯。
7、产品检验效率提升,针对精密电子制造中多工件,结构复杂,能够快速测试,快速分析判定,提高问题产品检出率,进而提高生产效率。
