旋转滴界面张力仪校正

分类：技术文章
发布时间：2025-09-26

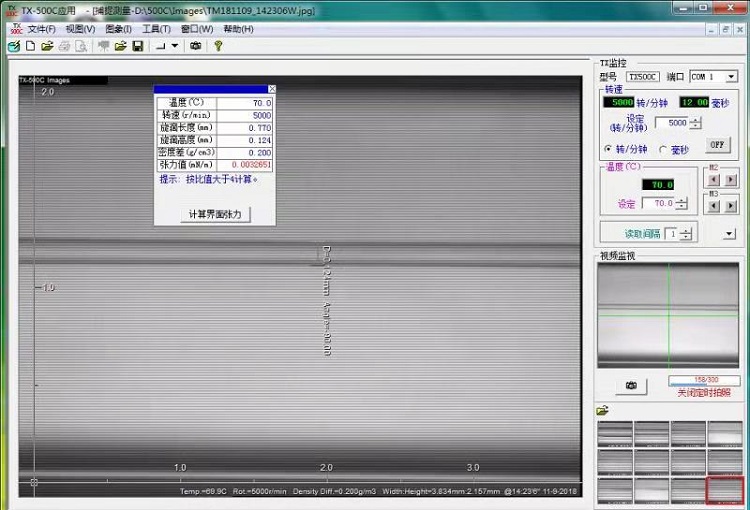

旋转滴界面张力仪图像窗口显示标尺校正

　　为了准确测量表面张力值，油滴的大小测定非常重要，故需要知道图像窗口显示的尺寸大小。校正前要调节摄像机焦距和放大倍率，使常测定大小的油滴能清晰可见，调节对比度和亮度后仪器软件能很好识别，校正后用摄像机的螺钉固定，平时不得随意改变焦距和放大倍率。能见完整的样品滴可用摄像机移动校正，也可用已知外径(mm)针头来校正。

　　1摄像机移动校正

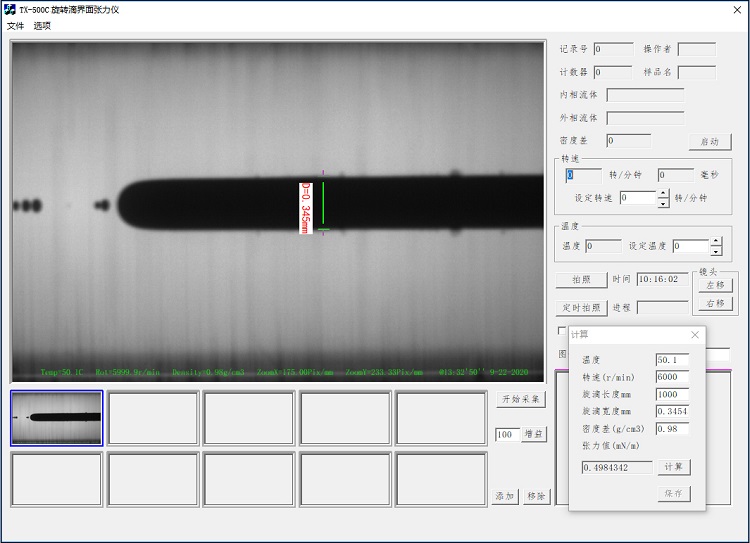

　　可见位置稳定、对比清晰的样品滴，打开动态校正对话框(Image中DynamicCalibration)，输入希望重复校正次数，点击运行(Run)，可见校正运行情况，以数次平均值作为结果，点击应用Apply，接受并使用该校正结果。

　　2针头校正

　　1)将已知外径的针头插入样品管上下和前后的正中间，在编辑区输入针头的外径(0.64mm)；

　　2)点击样品滴窗口，设置校正区域，选择柱状类型Cylinder样品滴，校正Calibrate方式；

　　3)调节摄像机放大(下)和焦距(上)使针头图像清晰及希望测定的大小；

　　4)用摄像机上手动固定螺钉固定放大及焦距，校正后设置的光学性质不应改变；

　　5)点击校正按钮或Image中Calibrate，尺寸编辑区显示新的校正值(pixel/mm)，重复若干次后得到评均值；

　　6)单击应用Apply接受，完成用针头校正。
