品智创思-二次元影像测量仪的性能特点

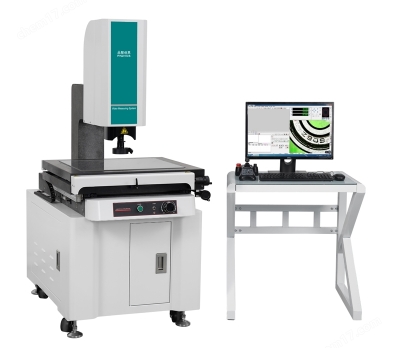

影像测量仪是一种由高解析度CCD彩色镜头、连续变倍物镜、彩色显示器、视频十字线显示器、精密光栅尺、多功能数据处理器、数据测量软件与高精密工作台结构组成的高精度光学影像测量仪器。

品智创思影像测量仪功能丰富，应用领域广泛，机械、电子、仪表、五金、塑胶等行业的测量需求，均能胜任。

下面让我们一起来了解一下影像测量仪的性能特点有哪些吧。

1、自动抓取数据点，多点测量，点、线、圆、孤、椭圆、矩形等几何特征，并可自动分析测量特征的各种参数，如各类几何尺寸如直线度、弧度、宽度、直径、位置度、直线度、圆锥度、圆柱度等;

2、组合测量，构造特征及几何形位公差功能，中心点构造、交点构造，线构造、圆构造、角度构造，平面构造、平行度、垂直度、角度度等;

3、具有X、Y、Z方向高精度测量能力，并且保证良好的重复性，重复精度一般为设备测量精度的1/3~1/10，甚至更高;

4、具有定位功能并可在零件上建立坐标系，并实现坐标平移和坐标摆正，保证测量过程不会因为产品摆放问题而出错;，提高测量效率。

5、聚集指令，同一种工件批量测量更加方便快捷，，使整个测量过程更加方便快捷，提高整体的测量效率;

6、测量数据直接输入到AutoCAD中，与图纸标准值比较，自动判定是否超差，成为完整的工程图。

7、测量数据可输入到Excel或Word中，进行统计分析，可割出简单的Xbar-S管制图，求出Ca等各种参数;

8、多种语言界面切换;具有识别测量程序、编辑指令等功能。

9、记录用户程序、编辑指令、教导执行;

10、大地图导航功能、刀模具立体旋转灯、3D扫描系统、快速自动对焦、自动变倍镜头;

11、可选购接触式探针测量,软件可以自由实现探针/影像相互转换，用于接触式测量不规则的产品,如椭圆、弧度、平面度等尺寸;也可以直接用探针打点然后导入到逆向工程软件做进一步处理!

12、平面度检测:通过激光测头来检测工件平面度;

13、针对齿轮的专业测量功能

14、针对全国各大计量院所用试验筛的专项测量功能

15、图纸与实测数据的比对功能

影像测量仪器适用于以精密测量为目的检测，而自动影像测量仪器可以自动抓取产品的边界和表面,在保证精度的前提下,测量效率更高。良好的人机交互界面，的测量软件可对测绘特征进行数据处理、评估及输出。
