品智创思-接触角测量仪对椰油基表面活性剂表面张力评估
×
搜索查询
胶乳-表面张力的测定
- 分类：技术文章
- 发布时间：2025-12-15
- 访问量：109
胶乳-表面张力的测定
- 分类：技术文章
- 发布时间：2025-12-15
胶乳-表面张力的测定
①、乳胶分类：常见的胶乳有：天然胶乳，合成胶乳，硫化胶乳，配合胶乳等。
②、核心：测量胶乳的表面张力的核心是为了准确把控其生产质量和应用性能。这直接关系到胶乳在后续加工中的表现，比如能否均匀涂布、牢固附着在物体表面，以及zui终产品的耐用性，表面张力是胶乳的一个关键物理指标，它反映了胶乳分子间的相互作用力。这个数值的大小会直接影响胶乳的润湿性和流动性。如果表面张力过高，胶乳可能难以在物体表面铺展开，导致涂布不均或附着力下降；反之表面张力过低，又可能引发胶乳过度流动，影响胶乳产品的成型。
③、意义：胶乳新型材料研发、胶乳产品质量控制、胶乳生产工艺参数优化。

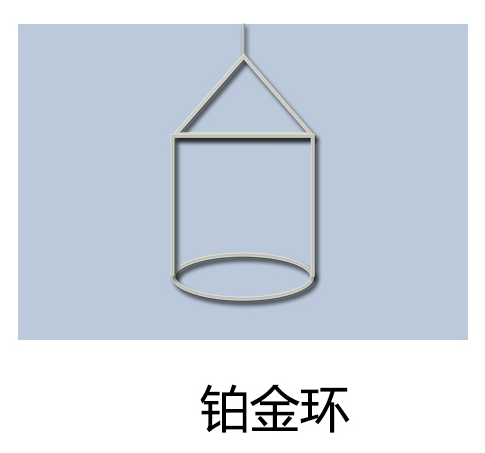

铂金环法
注意：适用于黏度小于200mPa·s的天然胶乳和合成胶乳，适用于预硫化胶乳和配合胶乳
1、原理：将悬挂在张力仪上的铂金丝侵入被试验的胶乳中,然后慢慢拉出来。恰好在环离开胶乳液面之前,所需要的力达到zui大值。这一zui大力使用扭力天平、感应测量仪或其他适当的测量装置测定。
2、测试准备：
①、试剂：三级水
②、表面张力仪配有公称圆周为60 mm或40mm(内半径分别相当于9.55 mm或6.37 mm)的铂或铂-铱合金环,制作金属环的金属丝的公称半径为0.185 mm。铂金环用酒精灯烧灼干净无污染物，检查铂金环是否变形。
③、玻璃器皿:容量约50mL,内径至少为45mm 。
④、恒温水槽，可将式样温度调节到23℃±1 ℃，(热带地区为27 ℃±1 ℃）。
⑤、酒精灯
⑥、取样。注意：温度范围在20℃~30℃时,胶乳表面张力的温度系数为每摄氏度-0.1 mN/m。
⑦、应用砝码校准和铂金环水试验进行仪器校准。
3、测试过程：
①、将试样的玻璃器皿放到可调节的平台上,使之处烧灼后的表面张力仪铂金环的下方，设置恒温水槽循环温度为23℃。
②、选择铂金环法点击平台上升至快要接触到样品表面时停止，选择平台上升直至铂金环没入样品下3-5mm，点击平台停止。
③、点击测试，观察表面张力测试曲线记录当前的峰值张力，点击平台上升直至没入样品液面下3-5mm点击平台停止点击测试。记录第二次峰值张力，再重复操作一次，记录第三次峰值张力，将三次峰值张力的平均值求出，即为该样品的表面张力。

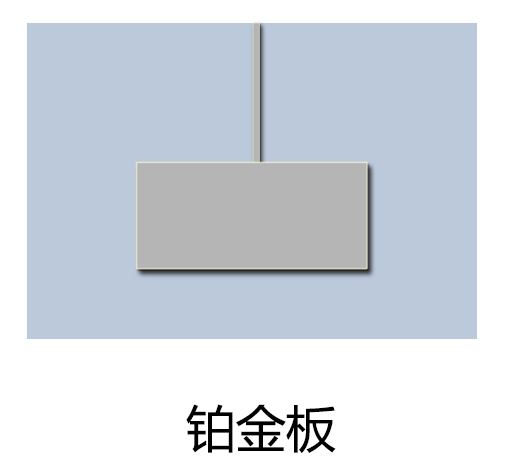

铂金板法
注意：适用于不含阳离子表面活性剂的天然胶乳和合成胶乳，适用于预硫化胶乳和配合胶乳
1、原理：

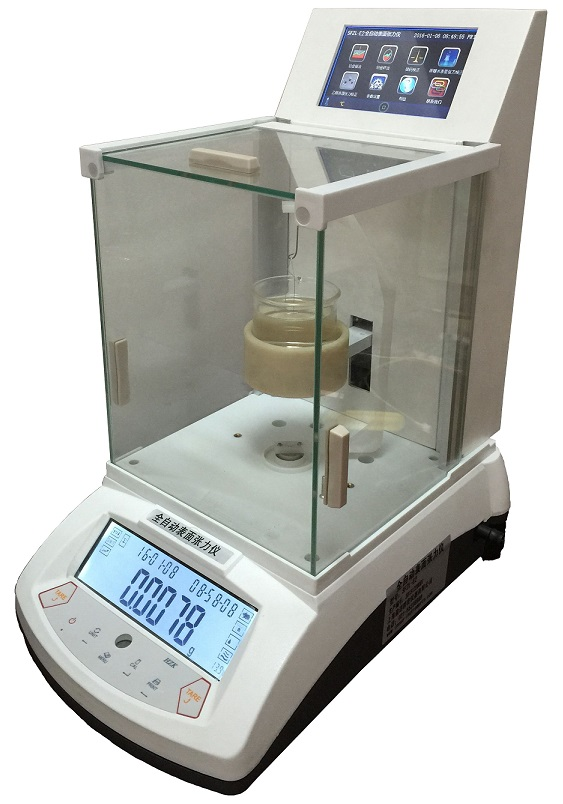

当悬挂在全自动表面张力仪上的铂金板其底部与胶乳液面接触时,铂金板受胶乳表面张力的作用而被往下拉。仪器向铂金板施加向上的垂直力使铂金板达到受力平衡,通过测定此垂直力来计算胶乳的表面张力。
2、测试准备：
①、试剂：三级水
②、表面张力仪配有铂或铂-铱合金制成的平薄板,表面宜足够粗糙以确保铂金板能被wan全润湿,且铂金板无亮点，用酒精灯烧灼铂金板，待铂金板冷却至室温后置于表面张力仪上。检查铂金板的底边和液面之间的缝隙是否平行,以确保铂金板下端为水平状态。测定期间铂金板与试样液面始终保持平行。
③、玻璃器皿:容量约50mL,内径至少为45mm 。
④、恒温水槽，可将式样温度调节到23℃±1 ℃，(热带地区为27 ℃±1 ℃）。
⑤、酒精灯
⑥、取样。注意：温度范围在20℃~30℃时,胶乳表面张力的温度系数为每摄氏度-0.1 mN/m。
⑦、应用砝码校准和铂金板水试验进行仪器校准。
3、测试过程：
①、将试样的玻璃器皿放到可调节的平台上,使之处烧灼后的表面张力仪铂金板的下方，设置恒温水槽循环温度为23℃。
②、仪器选择铂金板法，点击样品平台上升至快要接触到铂金板时停止上升。
③，点击测试，样品平台自动上升，铂金板浸入样品中，张力仪显示屏显示的测量曲线稳定时，记录数据。点击平台下降，重复操两次，分别记录数据。计算三次数据的平均值即为该样品的表面张力值。
引用标准GB-T 18396-2025胶乳 表面张力的测定
上一个:
表面粗糙度轮廓仪介绍
下一个:
芯片平整度的重要性
上一个:
表面粗糙度轮廓仪介绍
下一个:
芯片平整度的重要性
×
-
- Tel:01-87681080
-
关注我们
CopyRight © 2025北京品智创思精密仪器有限公司 All Rights Reserved.
网站建设：
想象力
