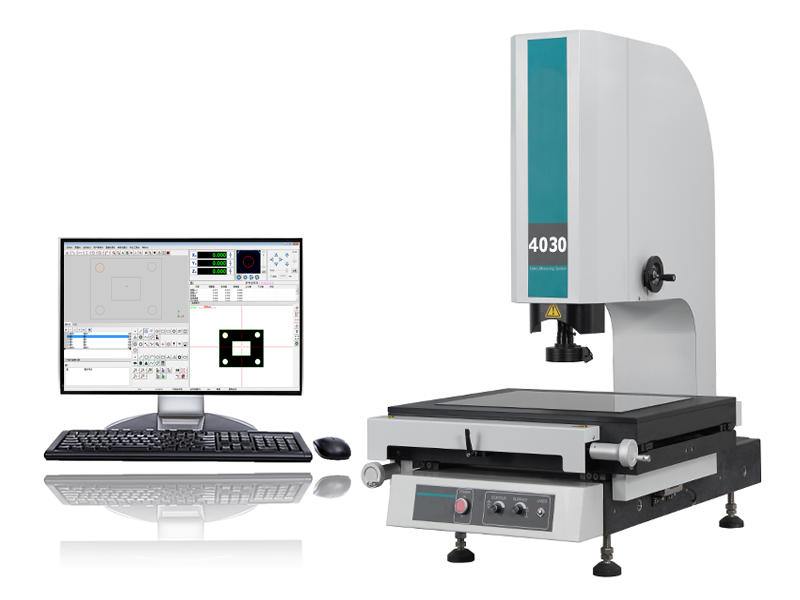

二次元影像测量仪PZ-4030M
产品名称: 二次元影像测量仪
产品型号：PZ-4030M
品牌名称：品智创思
一、产品描述：
精密影像测量仪是集光学成像、精密机械、计算机视觉与自动控制技术于一体的高精度非接触测量设备。通过高分辨率工业相机、远心光学镜头与多段智能光源，对工件进行清晰成像，结合精密光栅定位与亚像素图像处理算法，快速完成二维及 2.5D尺寸与形位公差检测。
设备具有测量精度高、速度快、稳定性强、操作简便等特点，广泛应用于3C 电子、汽车零部件、精密模具、半导体等行业，满足研发、质检与批量生产检测需求。
二、产品特点：
1、软件方便快捷，具有自动寻边的强大运算功能；
2、采用亚像素细分技术，提高图像边界分辨能力；
3、控制面板上设置光源调节旋钮，新手都能很好控制光源，且避免光源过度饱和或不够亮的情况，使测量更加精准；
4、可通过激光指示器寻找被测工件的具体位置，方便快速被测工件定位；
5、采用花岗石工作台，性能稳定，不易变形，稳定性更高；
6、选配MCP简易测头，可做简单三维测量；
7、人性化、智能化的软件设计， 无需用户过多的操作， 易学、易用、易上手；
8、测量的结果自动保存到电脑， 包括测量日期， 产品的批号等信息；
三、技术参数：
1、型号：PZ-4030M
2、运动量程(mm)：400×300
3、Z轴工作距离(mm)：200
4、外部尺寸(mm)：1000×620×1090
5、重量(kg)：180
6、工作台承重(kg)：30
7、图像传感器 ：1/3" CCD高清工业相机
8、镜头：6.5:1高清变倍光学镜头
9、工作距离（mm）：90±2
10、光学放大倍率：0.7-4.5X
11、影像放大倍率：24-190X
12、物方视场：8.1mm～1.3mm
13、精度(μm) ：X/Y轴: 2.5+L/200µm Z轴：（5.0+L/200）µm
14、最小显示单位(mm)：0.001
15、光源 表面光：3环表面光源 轮廓光：远心平行光源
16、软件: INS-M软件
17、工作环境 ：温度：22℃±2℃ 湿度：30～80% / 振动：＜0.002mm/s，＜15Hz、
18、电源：220V/50Hz

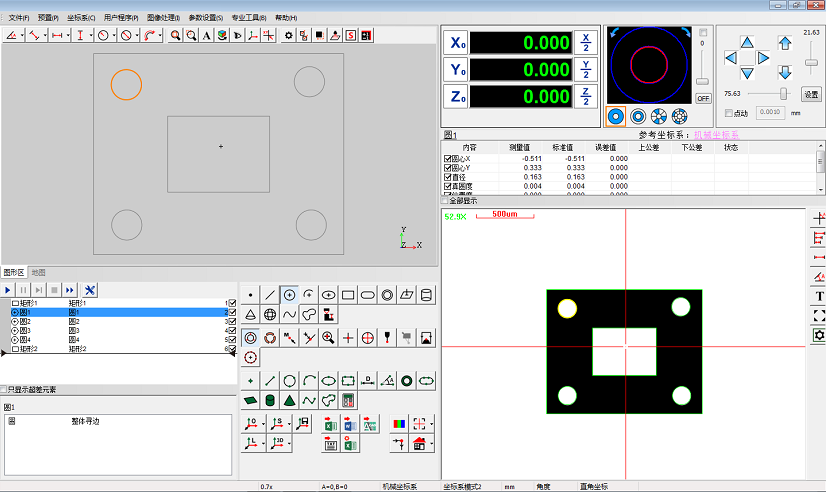

四、测量软件：
基本测量功能
1.可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。
2. 构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。
3. 影像量测工具：绘图点、最近边缘点、聚焦点、圆形框取点、边缘点、最近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、最大闭合轮廓线、最近闭合轮廓线。
4. 形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。
5. 坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。
输出及数据统计
1. 可输出Word、Excel、HTML、TXT报表和AutoCAD文件。
2. 支持实时输出至excel模版，可定制模版。
3. 运行完打印：任务运行完可直接打印。
4. 输出任务数据到文件：输出任务运行结果至文本中，同名任务的数据输出至同文件。
5. 可按指定目录，根据任务名称自动输出任务结果至文本中，便于同种工件结果的统一分析。SPC统计功能，导入文件，可进行有效的品管控制。
其他增强型功能
1. SPC：对测量数据管制分析。
2. 图纸比对：可载入图纸与测量数据进行比对。
3. 聚焦测高：用聚焦方式测量高度差。
4. 导航：激光导航，可快速定位。
5. 导入CAD图纸：可导入DXF图纸，与CAD互相导入导出，完成图形处理。
