翘曲度测量仪PZ-300E
产品名称：翘曲度测量仪
产品型号：PZ-300E
仪器品牌：品智创思
一、仪器概述：

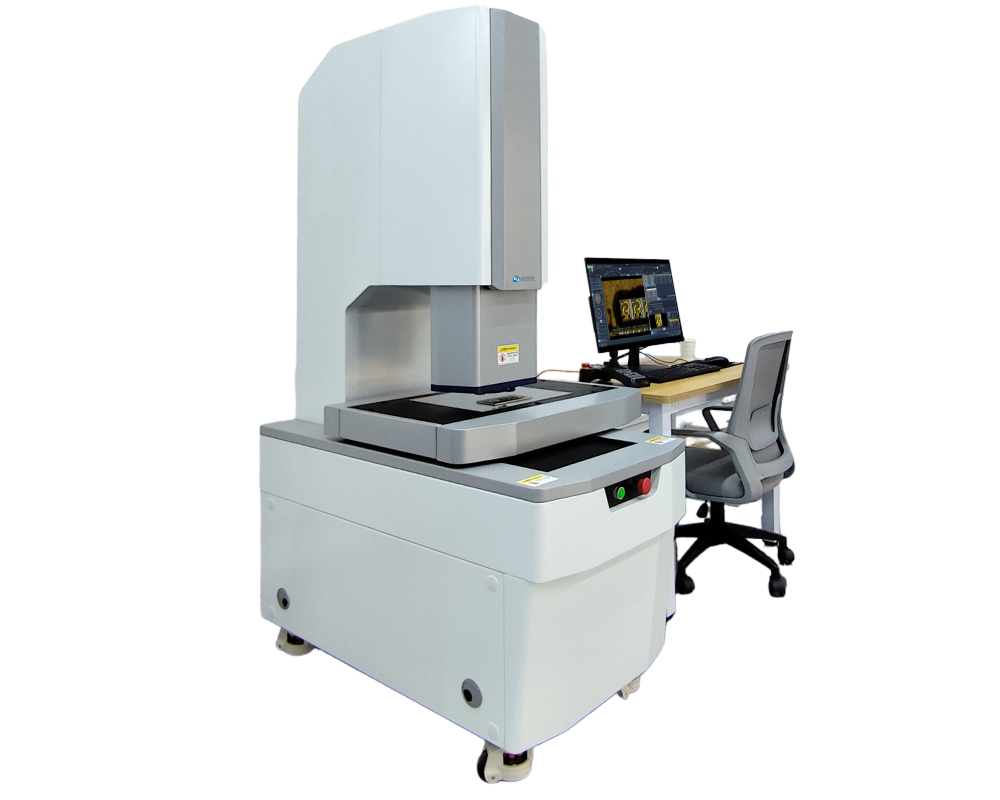

翘曲度测量仪PZ-300E采用悬臂式三轴运动结构，内部主体框架为花岗岩大理石，可保证稳定的力学结构。被测工件可被放置于玻璃工作台上，通过有效的三维运动控制，叠加3D线扫激光位移传感器与影像模块（相机+镜头+光源）的组合式工作模式，便可实现对目标产品平面、高度方向尺寸全方位测量。
二、测量原理：
通过3D线扫线激光位移传感器对目标产品表面进行快速、密集点云扫描，采集获取三维点云坐标信息，并由测量软件处理生成产品3D图形，再通过软件算法提取3D图形中目标位置的点位坐标，包括但不限于：最高点、最低点、平均点。最后，基于所有提取目标位置的点位坐标信息，软件便可进一步分析计算得出最终目标尺寸的具体结果，包括但不限于：平面度、共面性、翘曲度、高度、深度、段差。
通过影像模块（相机+镜头+光源）在目标产品上建立平面测量基准坐标系，然后提取并评价分析产品关键平面尺寸，包括但不限于：点位坐标、距离、角度、直径、周长、面积、位置度、平行度、对称度、同心度、同轴度。
三、技术参数：
X/Y轴有效行程（影像模块):300mm×200mm
Z轴有效行程:300mm
三轴光栅尺分辨率:0.1µm
X/Y轴线性精度（影像测量):(2.0+L/200)µm
玻璃工作台有效承重：30kg
光学镜头倍率：0.7X-4.5X, 手动变倍镜头
影像总放大倍率：18~230X
镜头工作距离：91±2mm
高清工业数字相机：200万像素
照明系统：透射轮廓底光、环形表面光源、同轴光、程控LED冷光源、环形表面光为5环8区，各向支持独立程控亮度调节
X/Y轴有效行程（激光测头）:200X200mm
有效工作距离:60mm
Z向有效量程:18mm
激光线基准宽度:31mm
Z向线性精度（全量程):6µm
Z向重复精度:0.5μm
激光线点间距:12μm
激光线轮廓点数:3200

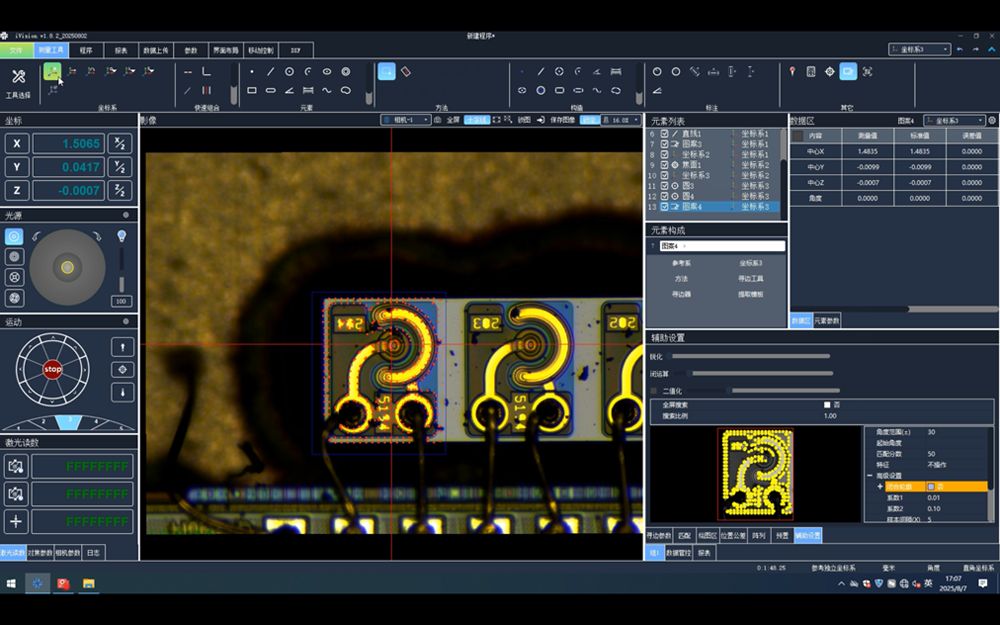

三、测量软件:

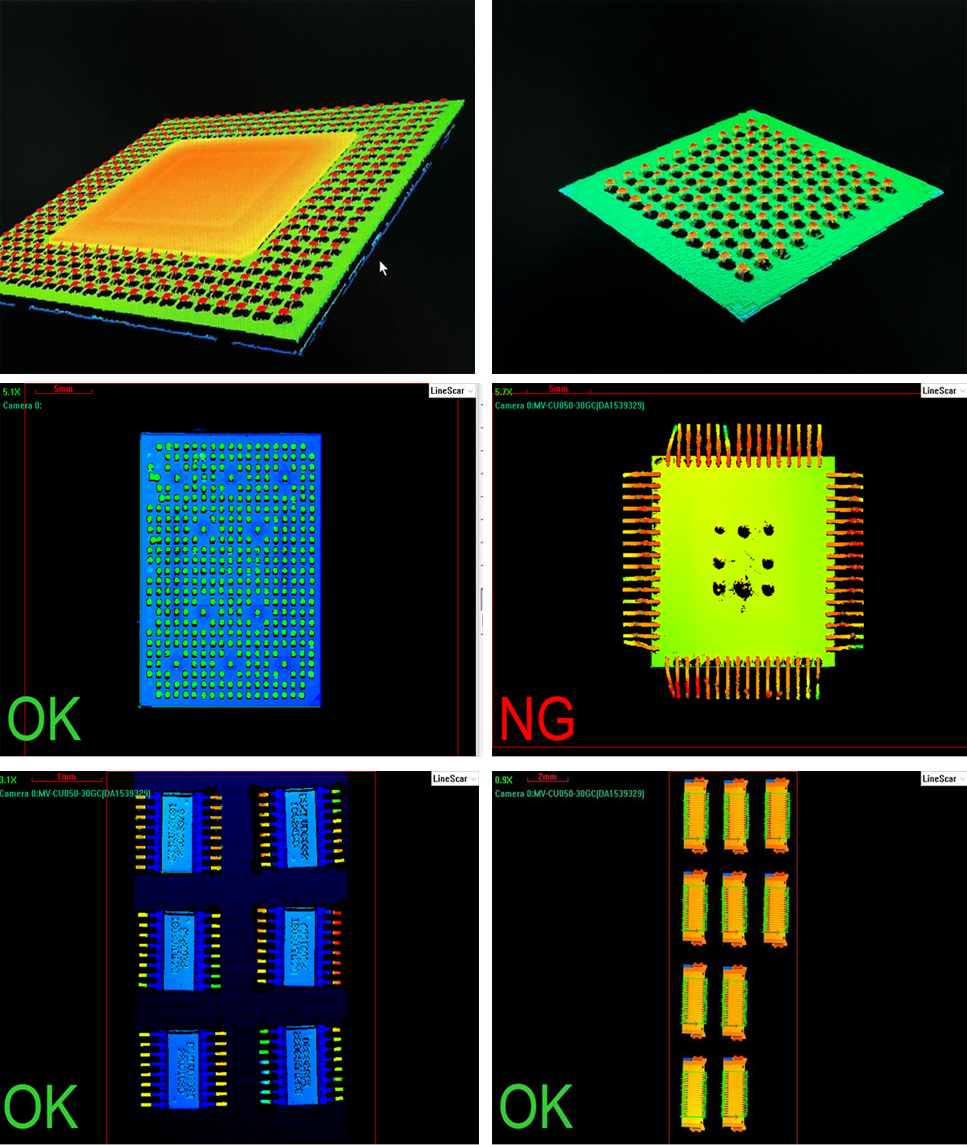

四、测试效果:
*特别声明：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。本产品资料仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯相关权益的行为。内容仅供参考，如涉及版权问题，敬请联系，我们将在第一时间核实并处理。
