半导体外观尺寸测量仪PZ-323S
浏览量:
38

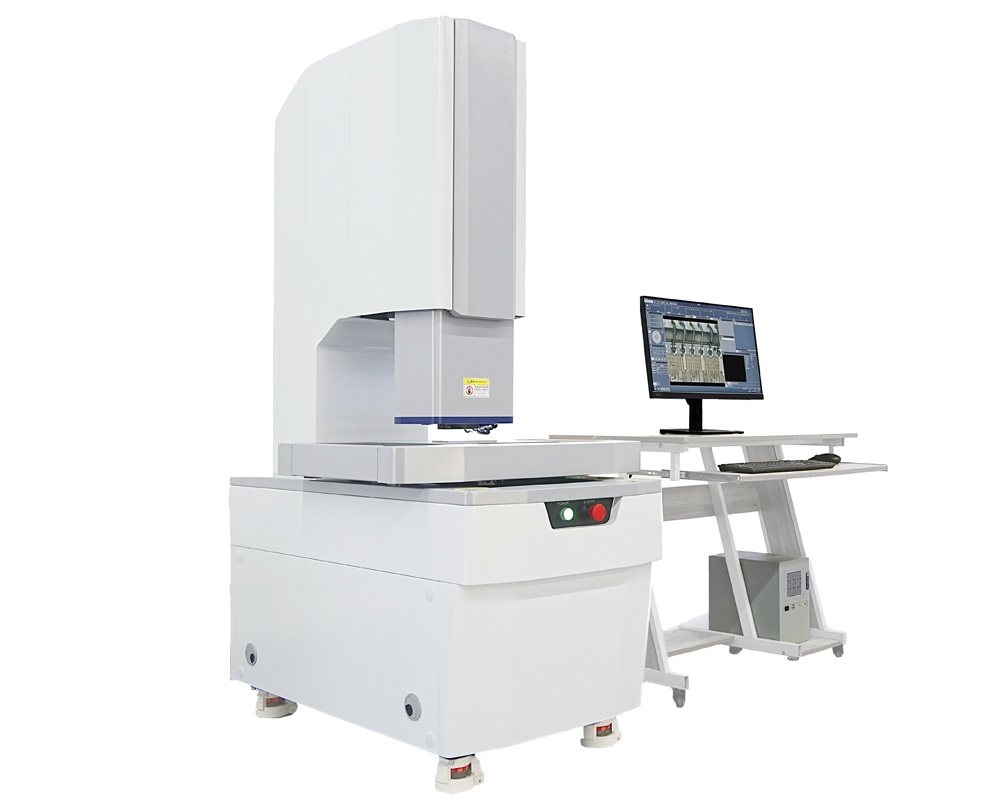

半导体外观尺寸测量仪PZ-323S

产品简介:半导体外观尺寸测量仪PZ-323S是一类专为半导体器件(晶圆、芯片、封装件、引脚框架等)设计的非接触 / 微接触精密光学 / 激光测量设备,核心是快速、无损获取平面尺寸(长、宽、直径、线宽、间距)、2.5D/3D 形貌(高度、台阶、翘曲、厚度偏差)及外观缺陷(划痕、崩边、脏污),精度从亚微米到纳米级,是半导体制造全流程质控的核心设备。
所属分类: 电子行业精密测量方案
留言咨询
详情

产品名称:半导体外观尺寸测量仪

产品型号:PZ-323S

仪器厂家:品智创思

注释:更多详细产品信息,请联系我们获取


一、产品概述:

半导体外观尺寸测量仪PZ-323S是一类专为半导体器件(晶圆、芯片、封装件、引脚框架等)设计的非接触 / 微接触精密光学 / 激光测量设备,核心是快速、无损获取平面尺寸(长、宽、直径、线宽、间距)、2.5D/3D 形貌(高度、台阶、翘曲、厚度偏差)及外观缺陷(划痕、崩边、脏污),精度从亚微米到纳米级,是半导体制造全流程质控的核心设备。


二、技术参数:

三轴行程:X/Y/Z 300X200X300mm

测量精度:  EUX/EUY, MPE (μm)1.2+L/200(*L表示被测物体长度,以mm为单位)

长度单位:毫米、微米、英尺、密尔。

角度单位:度、弧度、度/分/秒。

数据显示单位:0.01μm.

语言环境:简体中文、繁体中文、英语、意大利语、日语等。

多种专用测量模式:

1. 位移模式:测量平面度、翘曲度、高度差

2. 厚度模式:穿透透明材料,提取厚度信息

3. 对射模式:双激光对射,提取厚度信息

三、功能介绍:

1、基础测量功能:基本几何元素,点、线、圆、弧、椭圆、圆环、矩形、槽形、角度、距离、开曲线、闭曲线、平面、点集、圆柱、圆锥、球体等。构造元素:点(交点、端点、中心点、极值点、对称点、几何中心点)、线(中心线、平行线、等分线、垂线、切线、对称线、多点连线、多段线连线)、圆(多点构造圆、多圆构造圆、对称圆、三线内切圆、两线半径内切圆)、弧、角度(2D平面角度、3D空间角度)、距离(最大距离、最小距离、中心距离、平均距离、2D平面距离、3D空间距离)、椭圆、圆环、矩形、槽形、开曲线、闭曲线、平面、点集、圆柱、圆锥、球体等。形位公差:直线度、真圆度、轮廓度、平面度、平行度、垂直度、对称度、位置度(LMC, MMC, 多基准)、跳动度、同心度、同轴度、倾斜度、圆柱度等。寻边方法:整体寻边、分段寻边、轮廓寻边、鼠标采点、邻近采点、高点采点、边缘点、影像对焦采点、探针采点、激光采点。


2、自动对焦效率:单次影像对焦耗时约1.5秒,且仅刷新对焦框内画面,对焦框外画面保持临时锁定,直至对焦动作完成。

3、自动对焦精度:1000X以上高倍率影像自动对焦重复精度≤1μm.

4、多点同时自动对焦:同一视野范围内支持设定多个对焦框,可实现多处位置同时自动对焦,提升综合测量效率,并支出输出整体对焦清晰后成像源图,供专业观察或分析使用。

5、影像放大倍率:放大倍率可达2800X.【该功能需特殊配套硬件支持】

6、AI寻边:AI=Artificial Intelligence, 即人工智能寻边,专门用于解决复杂、特征显示不明显元素的自动智能识别;支持大模型深度学习,单一模型训练耗时短;界面简单,操作便捷,有效减少人工手动点选工作量,消除人为测量误差同时,大幅提升综合测量效率。【该功能需特殊配套硬件支持】

7、半导体键合尺寸专测:通过影像高精度、快速对焦直接测量半导体关键尺寸,包括但不限于:焊球大小(Ball Size)、球心偏移(Ball Shift)、焊球最大挤出直径(Max. Diameter)、焊球厚度(Ball Height)、焊线弧高(Loop Height)、鱼尾自动识别等。【该功能需特殊配套硬件支持】

8、3D超景深影像合成:可在超高倍率下实现Z轴自动对焦叠图,并能生成三维立体合成图像,供专业观察或分析使用。【该功能需特殊配套硬件支持】

9、飞拍超快速运动测量:以相较于传统影像测量5倍以上的运动速度,快速、不停顿完成产品目标尺寸测量。【该功能需特殊配套硬件支持】

10、外观缺陷辅助检测:利用特定光学系统,实现产品外观缺陷检测辅助取图,再通过专用协议将图片高速传输至专业外观缺陷分析服务器,并支持接收和处理服务器反馈分析结果状态,协助客户有效较低外观缺陷取图设备综合采购成本。【该功能需特殊配套硬件支持】

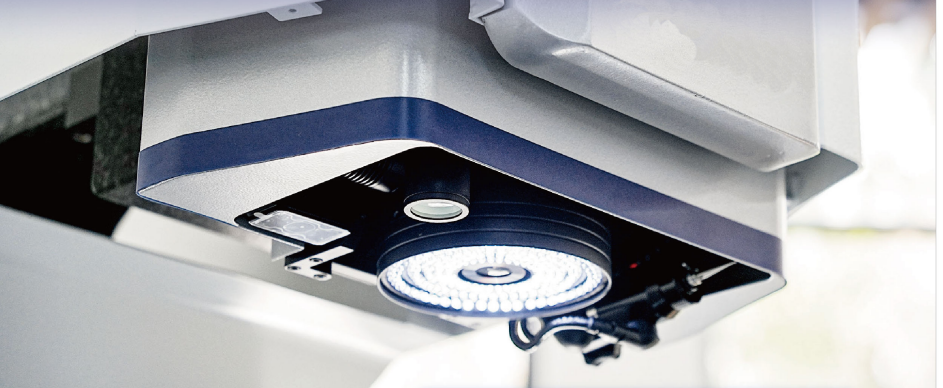

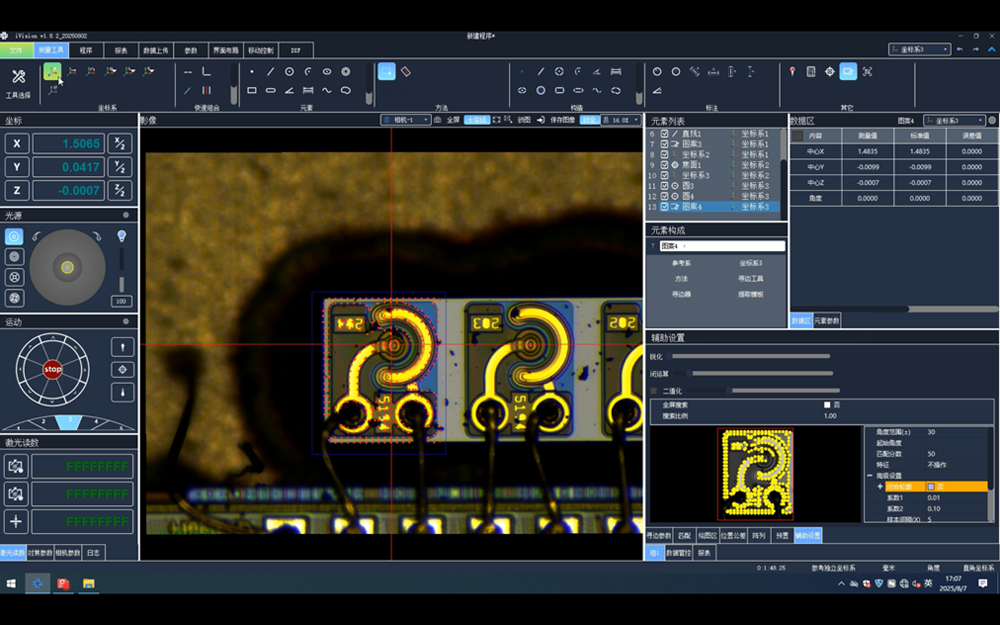

四、测量软件:

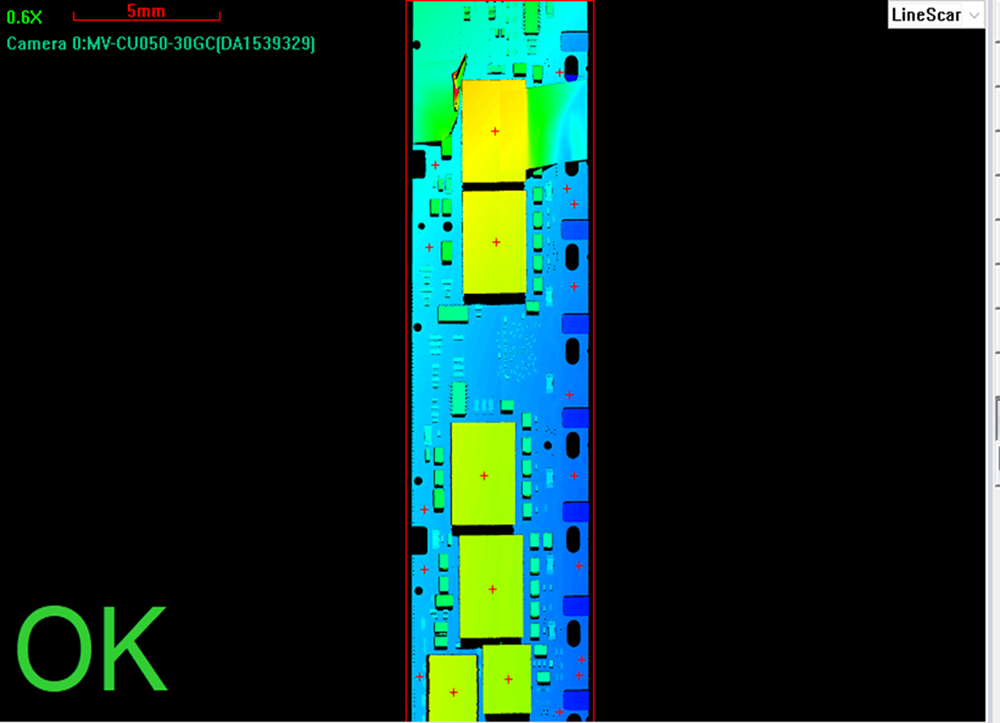

五、测试效果:


*特别声明:因市场发展和产品开发的需要,本产品资料中有关内容可能会根据实际情况随时更新或修改,恕不另行通知,不便之处敬请谅解。本产品资料仅用于学术分享和传递行业相关信息。未经授权,不得抄袭、篡改、引用、转载等侵犯相关权益的行为。内容仅供参考,如涉及版权问题,敬请联系,我们将在第一时间核实并处理。
