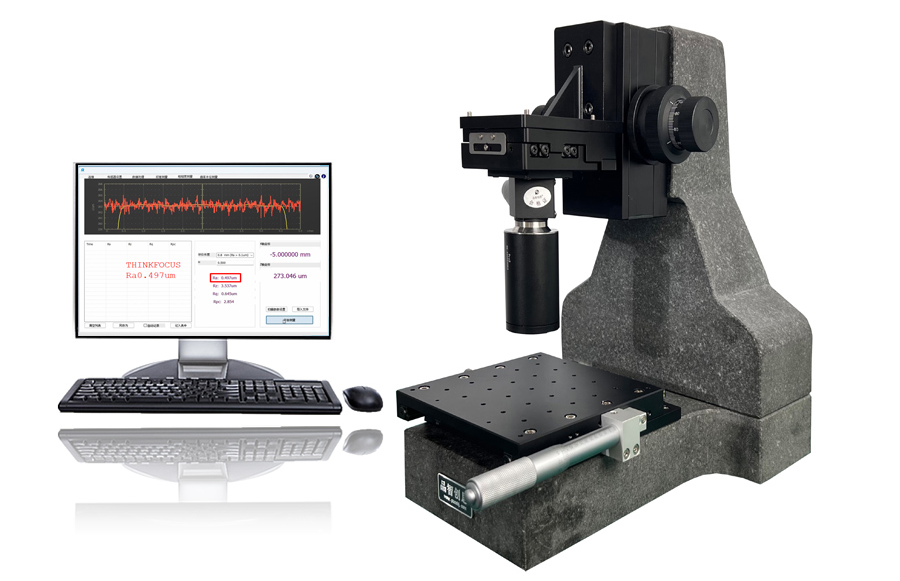

非接触光学粗糙度轮廓仪PZ-30LS
产品名称：非接触光学粗糙度轮廓仪
产品型号：PZ-30LS
仪器厂家：品智创思
一、产品概述：
非接触光学粗糙度轮廓仪PZ-30LS是一种通过彩色激光光源发射出一束高密度宽光谱光，通过色散镜头后，在量程范围内形成不同波长的单色光，每个波长对应一个距离值。测量光射到物体表面反射回来，只有满足共聚焦条件的光，可以通过小孔被光谱仪感测到。通过计算被感测到光的焦点的波长，换算获得距离值。它被广泛应用在各种不同的精密产业中如油墨厚度测量，MLCC厚度测量，厚膜电路测量，银浆厚度测量，激光刻蚀测量，涂胶厚度测量，半导体、特种材料表面粗糙度测量，院校、研究所和计量检定部门的计量室、试验室以及生产车间不可缺少的检测设备之一。
二、技术参数：
X,Y轴行程：30mmX50mm
Z轴行程：50mm
工作台尺寸：160mmX160mm
传动型式:手动调焦机构
传感器测量速度:2-20mm/s（可调）
测量点间距:≥5μm自由设置
传感器分辨率:0.02μm
测量精度:20nm（测量标准台阶）
测量光斑:φ5um
传感器Z轴量程:±200μm（可选择不同量程测头）
扫描台分辨率:0.05um
扫描重复精度:0.01μm
扫描范围:30mm
电脑系统:Windows11
仪器外形尺寸:370X250X350（mm)
仪器重量:45（KG）
三、软件功能：
1.简洁友好的界面。
将主要及常用的功能以按钮形式放在主界面，易于熟悉掌握，用户只要简单的点击即可完成几乎所有的测量动作。
2.传感器参数设置
参数设置包含3种界面：光谱曲线、测量、参数设置。
3.测量
距离框和光强框是用来显示距离数据和光强数据的，下面为百分比柱状图。
4数据处理
主要对位置设置，用于设置扫描起始点、扫描范围、扫描速度等，设置完成点击开始扫描即可获取轮廓曲线。校平分为最小二乘法、两点法和双区域校平，或者选择不校平，滑动平均、去除毛刺、超量程保持、光强范围、形状校正根据不同产品进行相应设置。

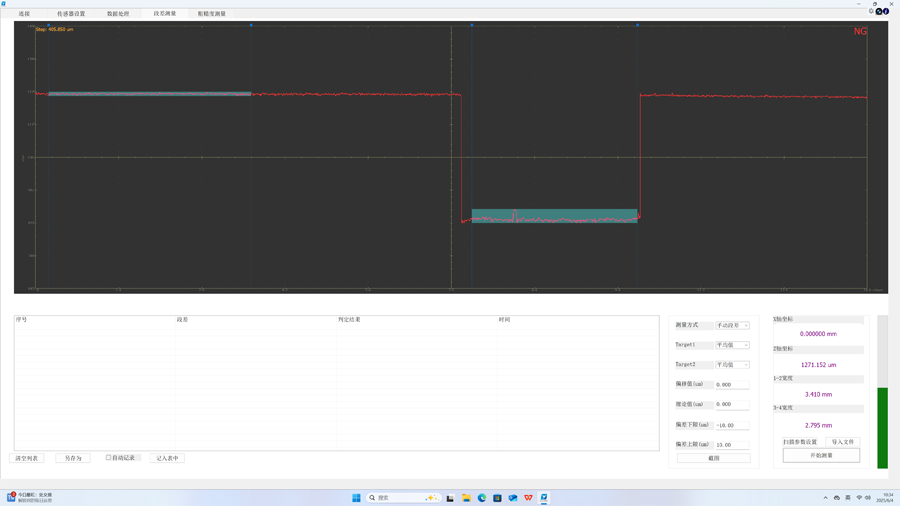

5.段差测量
选中“测量方式”有自动段差和手动段差，如果轮廓为非常规则和单一的起伏，可以使用自动方法。否则大部分情况请选择手动方法。

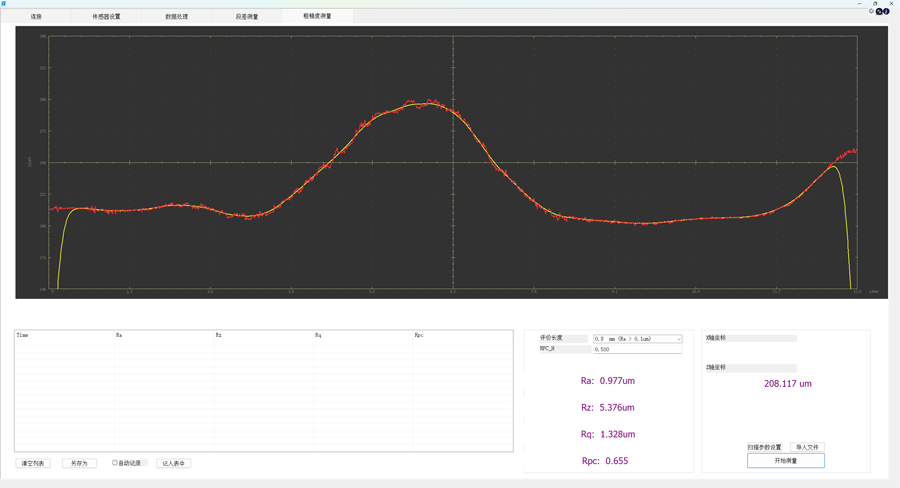

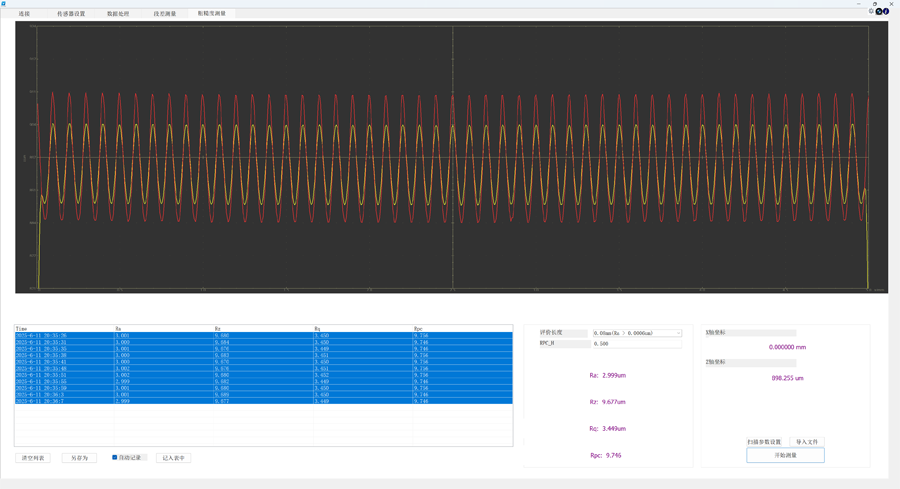

6.粗糙度测量
7.厚度测量
8.数据保存
表格勾选“自动记录”即可记录每次测量值。也可以手动点“记入表中”点一次记录一个值。“另存为”把表格数据保存导Excel，“清空列表”，清空表格中数据。
*特别声明：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。本产品资料仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯相关权益的行为。内容仅供参考，如涉及版权问题，敬请联系，我们将在第一时间核实并处理。
