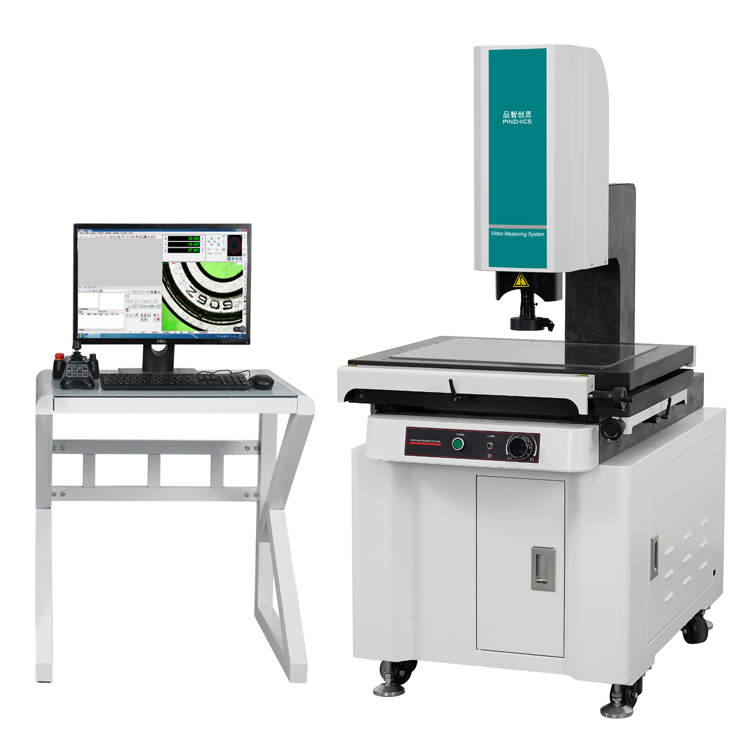

自动对焦影像测量仪PZ-5040MZ
产品名称：自动对焦影像测量仪
产品型号：PZ-5040MZ
品牌名称：品智创思
一、产品概述：
PZ-5040MZ自动对焦影像测量仪是介于手动与全自动之间的高精度光学检测设备，融合精密机械、光学成像与计算机视觉技术。设备采用电动 Z 轴自动对焦、手动移动平台、光栅尺闭环定位，配合高分辨率工业相机与多段可控光源，可快速完成二维及 2.5D尺寸、孔径、角度、弧度及圆度、垂直度等形位公差测量。
操作简便、性价比高、稳定性强，适用于精密五金、电子、塑胶、模具等中小批量检测与品质管控。
二、仪器特点：
1、电动 Z 轴自动对焦，提升测量效率；
2、高精度光栅尺，保证测量精度；
3、多段光源设计，适应不同工件材质；
4、操作简单易上手，无需复杂编程；
5、性价比高，适合中小批量检测；
三、技术参数：
1、型号：PZ-5040MZ
2、运动量程(mm)：500×400
3、Z轴工作距离(mm)：200
4、外部尺寸(mm)：1100×950×1660
5、重量(kg)：360
6、工作台承重(kg)：30
7、图像传感器 ：1/3" CCD高清工业相机
8、镜头：6.5:1高清变倍光学镜头
9、工作距离（mm）：90±2
10、光学放大倍率：0.7-4.5X
11、影像放大倍率：24-190X
12、物方视场：8.1mm～1.3mm
13、精度(μm) ：X/Y轴: 2.5+L/200µm Z轴：（5.0+L/200）µm
14、显示单位(mm)：0.0005
15、光源 表面光：3环表面光源 轮廓光：远心平行光源
16、软件： IN-M软件
17、工作环境 ：温度：22℃±2℃ 湿度：30～80% / 振动：＜0.002mm/s，＜15Hz、
18、电源：220V/50Hz

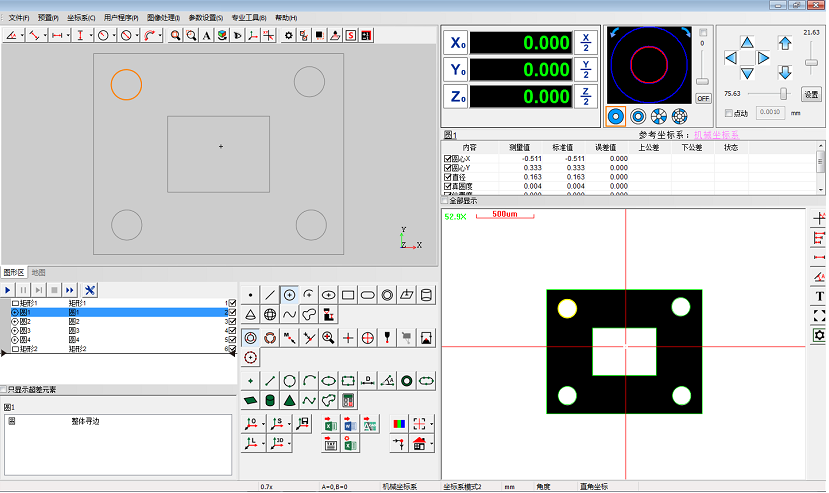

四、测量软件：
基本测量功能
1.可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。
2. 构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。
3. 影像量测工具：绘图点、最近边缘点、聚焦点、圆形框取点、边缘点、最近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、最大闭合轮廓线、最近闭合轮廓线。
4. 形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。
5. 坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。
输出及数据统计
1. 可输出Word、Excel、HTML、TXT报表和AutoCAD文件。
2. 支持实时输出至excel模版，可定制模版。
3. 运行完打印：任务运行完可直接打印。
4. 输出任务数据到文件：输出任务运行结果至文本中，同名任务的数据输出至同文件。
5. 可按指定目录，根据任务名称自动输出任务结果至文本中，便于同种工件结果的统一分析。SPC统计功能，导入文件，可进行有效的品管控制。
其他增强型功能
1. SPC：对测量数据管制分析。
2. 图纸比对：可载入图纸与测量数据进行比对。
3. 聚焦测高：用聚焦方式测量高度差。
4. 导航：激光导航，可快速定位。
5. 导入CAD图纸：可导入DXF图纸，与CAD互相导入导出，完成图形处理。
