产品名称：全自动二次元影像仪

产品型号：PZ-4030C

品牌名称：品智创思

 一、产品概况：

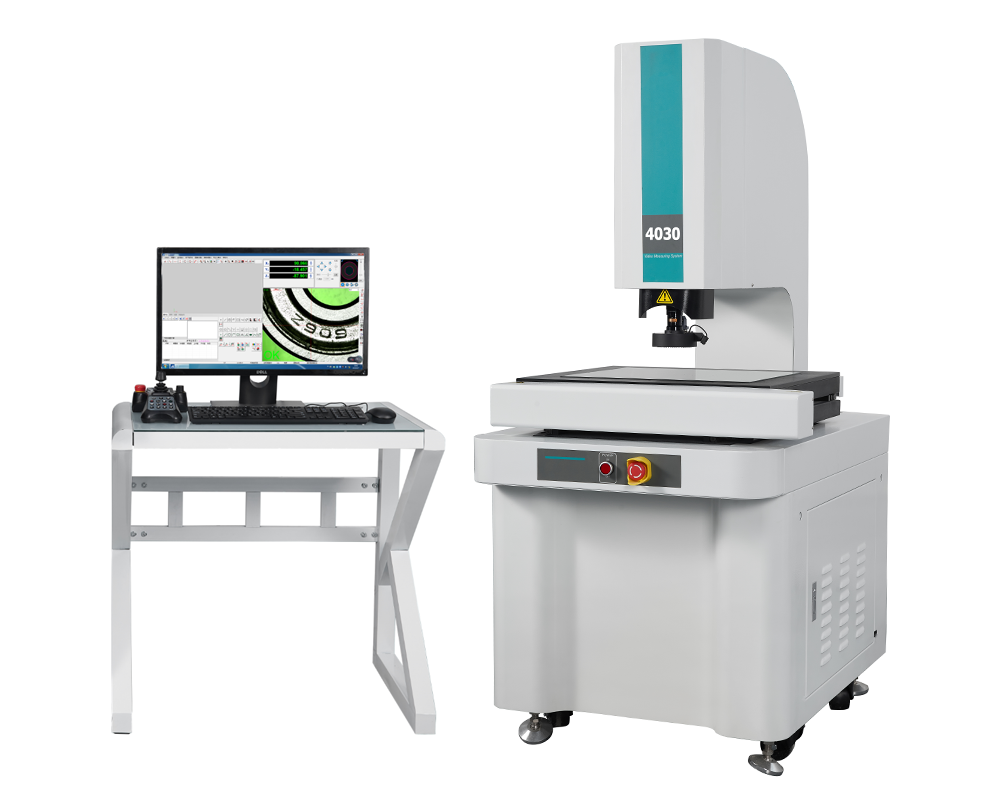

PZ-4030C全自动二次元影像仪（又称全自动 2D 影像测量仪）是专注于二维平面尺寸与轮廓检测的非接触式精密光学设备，以 “全自动操作 + 二次元精准测量” 为核心，整合 CNC 自动控制、高清光学成像与智能图像处理技术，专为平面类精密工件提供高效、一致、无损伤的质量检测方案，是电子、五金、模具等行业批量生产中 2D 尺寸管控的核心装备。

从应用场景来看，该设备广泛适用于电子制造（PCB 板、连接器、芯片引脚、显示屏边框）、精密五金（冲压件、紧固件、垫片、齿轮平面尺寸）、塑胶模具（注塑件平面轮廓、型腔尺寸）、汽车零部件（小型平面钣金、精密塑胶卡扣）、等行业，核心聚焦二维平面尺寸与轮廓的精密检测，是研发阶段样品检测、量产阶段高效质检的理想选择，为企业提升产品合格率、降低人工成本提供核心支撑。

 二、仪器特点：

1、具有快速对焦、自动寻边、强大的编程和自动测量功能；

2、采用亚像素细分技术，提高图像边界分辨能力；

3、操纵杆/鼠标操作，方便易用；

4、程控恒流驱动式八区表面冷光源，可适应复杂的工件测量；

5、激光指示器指示测量位置，方便快速定位；

6、在线SPC数据处理分析，大批量治具测量功能；

7、三轴伺服控制，定位精度高速度快，XY速度可达300mm/s，运行平稳；

8、自主开发的嵌入式模块控制系统，将复杂的控制系统集成在仪器内部，稳定性更高；

9、采用花岗石底座，性能稳定，不易变形；

10、支持连接接触式测头、激光传感器、白光传感器、机械手等外接设备，并且能将这些设备整合在一起，更精确的测量工件的高度及３Ｄ尺寸；

11、支持通过二次开发对接客户内部MES系统，实现将关键测量数据统一上传至MES服务器，方便客户在MES端集中筛选与查询，也更便于客户进行测量数据统一管理与历史追溯；

12、支持配备扫码枪、工业读码器等功能模块，识别获取目标产品ID信息，并自动与测量数据进行关联，一并实现上传；

 三、技术参数：

1、型号：PZ-4030C

2、运动量程(mm)：400×300

3、Z轴工作距离(mm)：200

4、外部尺寸(mm)：1000×620×990

5、重量(kg)：280

6、工作台承重(kg)：30

7、图像传感器 ：高清彩色工业数字相机

8、自动变倍镜头：6.5:1高清变倍光学镜头

9、工作距离（mm）：90±2

10、光学放大倍率：0.7-4.5X

11、影像放大倍率：24-190X

12、物方视场：8.1mm～1.3mm

13、精度(μm) ：X/Y轴: 3.5+L/200µm Z轴：（5.0+L/200）µm

14、最小显示单位(mm)：0.0005

15、光源 表面光：3环表面光源         轮廓光：远心平行光源

16、软件 :INS-C软件

17、工作环境 ：温度：22℃±2℃ 湿度：30～80% / 振动：＜0.002mm/s，＜15Hz、

18、电源：220V/50Hz

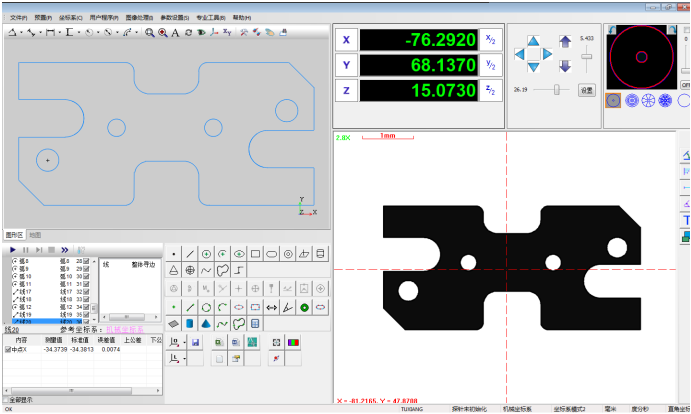

 四、测量软件：

• 基本测量功能

1. 可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。

2. 构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。

3. 影像量测工具：绘图点、最近边缘点、聚焦点、圆形框取点、边缘点、最近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、闭合轮廓线、最近闭合轮廓线。

4. 形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。

5. 坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。

• 输出及数据统计

1. 可输出Word、Excel、HTML、TXT报表和AutoCAD文件。

2.自动对焦功能及对焦点测量功能

3. 支持实时输出至excel模版，可定制模版。

4. 运行完打印：任务运行完可直接打印。

5. 输出任务数据到文件：输出任务运行结果至文本中，同名任务的数据输出至同文件。

6. 可按指定目录，根据任务名称自动输出任务结果至文本中，便于同种工件结果的统一分析。SPC统计功能，导入文件，可进行有效的品管控制。

7.软件支持连接测头、激光传感器、白光传感器、机械手等外接设备，并且能将这些设备整合在一起，更精确的测量工件的高度及３Ｄ尺寸。

• 其他增强型功能

1. SPC：对测量数据管制分析。

2. 图纸比对：可载入图纸与测量数据进行比对。

3. 聚焦测高：用聚焦方式测量高度差。

4. 导航：激光导航，可快速定位。

5. 导入CAD图纸：可导入DXF图纸，与CAD互相导入导出，完成图形处理。
