产品名称：大行程拼接闪测仪

产品型号：PZ-432S

品牌名称：品智创思

 一、产品描述：

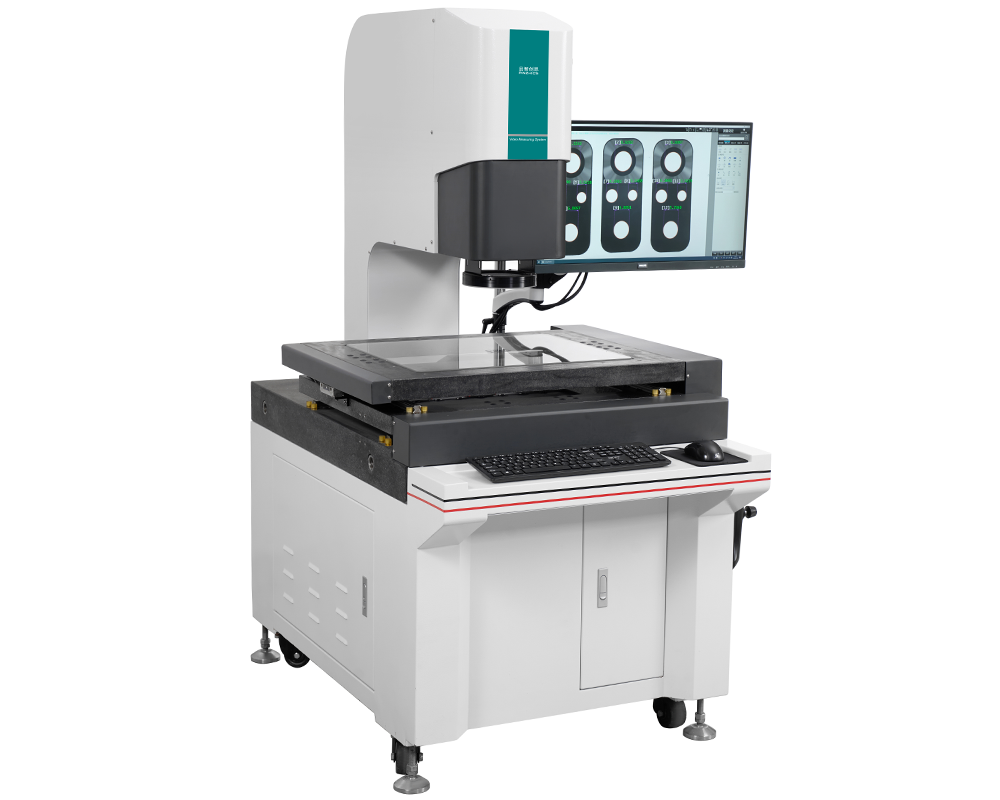

PZ-432S大行程拼接闪测仪是融合大行程自动化平台、多视场拼接技术与一键闪测原理的非接触式光学检测设备，专为解决传统闪测仪行程局限、大尺寸工件分段测量误差大等痛点设计，通过 “高速成像 + 自动拼接 + 智能分析” 的一体化流程，实现大尺寸、大批量工件的秒级精准测量，是现代精密制造中高效质量管控的核心装备。

作为高速、非接触式精密光学检测设备，核心优势是 “一键触发、秒级测量、批量适配”，凭借无需复杂定位、自动识别特征、多尺寸同步检测的特点，广泛应用于精密制造各行业，尤其适配 “大批量、大尺寸、高精度” 的质检需求。

 二、仪器特点：

传统测量仪器如投影仪、影像测量仪、工具显微镜、轮廓仪、游标卡尺、千分尺等，在测量时面临诸多问题，如：测量对象的定位、原点定位费时，批量测量操作时间长，不同测量人员导致测量结果不同，数据统计管理繁杂等。图像拼接系列一键式测量仪将扫清传统测量仪器在检测方面的难题，其优势为：

● 自动匹配

同一品类产品一次编程， 程序保存， 测量时自动匹配；

● 自动测量

可与机械手臂进行配合， 实现全自动测量；

● 校准简单

仅需一个功能校准键， 多角度、全方位、全视野校准， 保证测量精度；

● 使用简单

人性化、智能化的软件设计， 无需用户过多的操作， 易学、易用、易上手；

● 测量功能

点、线、圆、圆弧、角度、点线距离、线线距离、圆圆距离等二维尺寸测量；

● 数据自动保存

测量的结果自动保存到电脑， 包括测量日期， 产品的批号等信息；

● 轮廓扫描

快速扫描轮廓，并导出DXF文件。

 三、技术参数：

1、型号：PZ-432S

2、静止量程(mm)：63×42\80X60(选配)

3、运动量程(mm)：400×300×200

4、外部尺寸(mm)：900×800×1650mm

5、重量(kg)：320

6、承重(kg)：10

7、图像传感器：2000万像素工业相机（远心光学镜头上使用）

8、镜头：远心光学镜头

9、变倍镜头：光学倍率: 0.7X—4.5X\ 1X摄影目镜 视频倍率:20~148X

10、物方视场: 8.1mm～1.3mm

11、工业相机：130万像素高清工业 彩色相机

12、广视野测量模式精度：±（3.0+L/200）um

13、高精度测量模式精度：±（2.0+L/150）um

14、拼接测量模式精度：±（3.5+L/150）um

15、显示单位(mm)0.0001

16、Z轴工作距离(mm)：200

17、光源1000级程控光源 /表面光：环形LED表面光源 轮廓光：远心平行光源 (可选表面光：外接同轴光）

18、图像处理：IVT先进图像分析方法，256灰度等级，10:1亚像素处理技术

19、软件：IN-FS软件

20：工作环境温度：22℃±2℃ 湿度：30～80% / 振动：＜0.002mm/s，＜15Hz

21：电源220V/50Hz

 四、测量软件：

INS-FS一键拼接闪测软件（以下简称“INS-FS软件”）具有界面简洁、操作直观、易上手、功能强大等诸多特点，用户可以通过该软件快速、高效地完成海量测量工作任务。

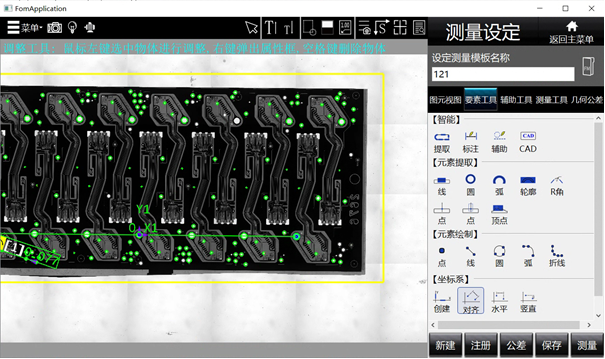

INS-FS软件拥有两大典型工作界面：编程界面、测量界面。

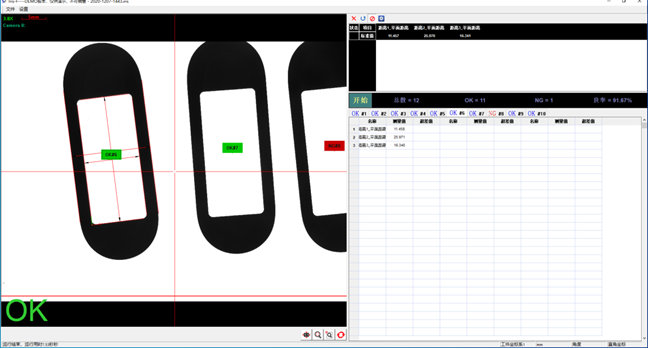

编程界面主要供用户进行测量程序的编制准备操作，测量界面专供用户进行测量程序的运行以及测量结果显示。两种界面分工不同，各有侧重，从而将测量程序编制与执行批量测量任务区分开来，可防止因人为误操作导致的测量程序设置异常，保证机台稳定性，提升综合检测效率。

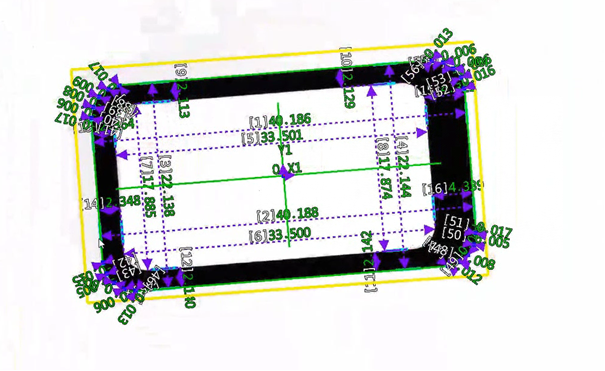

可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。当Z轴增加测头或激光位移传感器等设备后还可对3D图形元素如圆柱、圆锥、圆球、以及三维空间内的面进行测量。根据元素的实际特征，每种元素可采用多种不同的方法测量。寻边结束即可直接获取出元素的坐标值、长度、面积、体积等数据。
