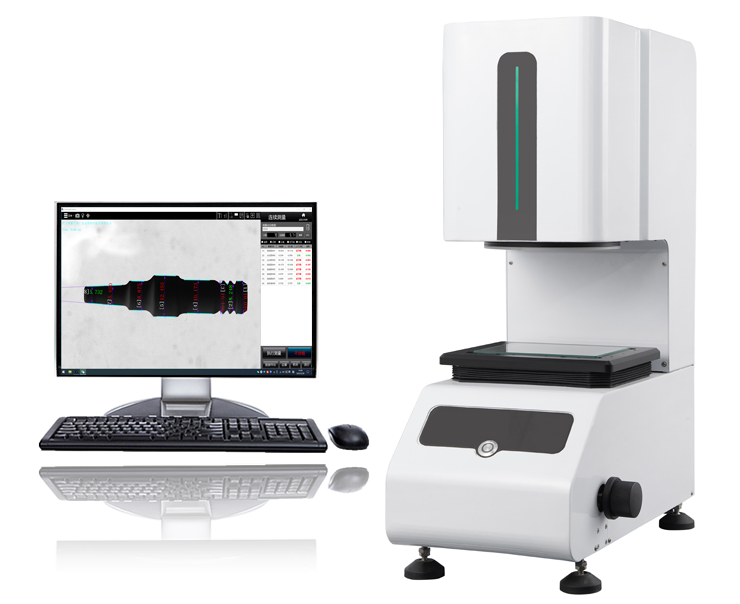

产品名称：一键式闪测仪

产品型号：PZ-100M

品牌名称：品智创思

 一、产品概述：

PZ-100M一键式闪测仪是一种集高精度、高效率、智能化于一体的影像测量设备，专为轴类、棒材、丝杆等长形或深腔类工件设计，广泛应用于精密制造、汽车零部件、电子元器件、医疗器械等领域。其核心优势在于通过“一键启动”实现全自动批量尺寸检测，大幅缩短测量周期，提升质检效率与数据一致性。

作为高速、非接触式精密光学检测设备，核心优势是 “一键触发、秒级测量、批量适配”，凭借无需复杂定位、自动识别特征、多尺寸同步检测的特点，广泛应用于精密制造各行业，尤其适配 “大批量、小尺寸、高精度” 的质检需求。

 二、仪器特点：

1、一键秒测，批量检测

A）随意摆放产品，无需夹具定位，软件自动识别匹配；

B）尺寸测量数量无限制，常规测量任务可在1s内完成；

C）支持CAD图纸导入直接测量，减少人工设定工作量；

D）支持同类型零件多个一次测量。

2、计算准确，重复性高

A）边缘提取及镜头畸变矫正具有专业技术；

B）自动打光，排除人为干扰，可大大提高重复性；

C）可媲美传统影像仪的测量精度与重复性。

3、操作简单，无需培训

A）任何人都可快速上手，无需培训

B）界面简洁，测量智能，操作步骤进行优化，有实时操作提示

C）测完即可自动记录所有测量数据，一键生成统计分析，可随意打印测量结果为多种文件格式或直接进行打印机打印。

4、功能丰富，自动报表

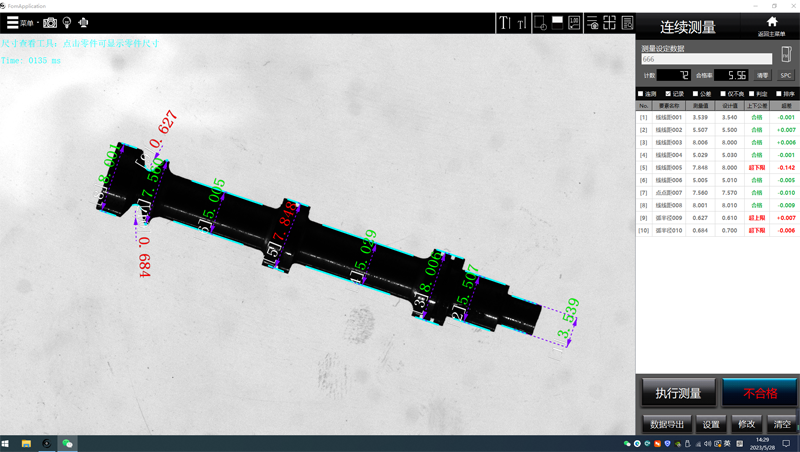

软件分为测量设定、连续测量、统计分析三大功能模块；其中连续测量可以进行实时测量，无需按键即可立即判断是否NG/OK，提供多达 80 种提取分析工具，包括【特征提取】工具（如最值点、中心线、圆弧、峰值圆等），【辅助工具】（如任意点线圆、拟合直线、拟合圆、切线、内切圆等），【智能标注】工具，【形位公差】工具，特殊【应用工具】（如R角等）。

 三、技术参数：

1、仪器型号：PZ-100M

2、相机：2000万CCD工业相机

3、仪器重量： 200（KG）

4、软件：INS-FS

5、光学倍率： 0.075X

6、镜  头 ：双远心镜头

7、光  源：程控式平行光或远心平行光照明，各段亮度独立控制

8、视野：80X62mm

9、对焦方式： 手动

10、测量误差：±5.0+L/100um

11、重复测量精度：±2.0um

12、电源电压：AC100-240V 50/60HZ

13、测量功能：点、线、圆、多点线、多点圆、自动圆、弧、多段圆、自动R角、轮廓扫描、定点，峰值线、圆等

14、标注功能：对齐标注、垂直标注、角度标注、半径/直径标注

15、形位公差：直线度、真圆度、对称度、轮廓度等

16、虚拟构造：中心线、平分线、切点、圆线切点、圆圆中心、线线中心等

17、自动模板匹配：支持

18、报表功能：SPC分析报告（CPK，CA，PPK，CP，PP值）

19、软件定制：CAD导入轮廓曲线分析，自动化管理链接，APP管理应用

20、检测数量：99个尺寸/秒

21、模板数量：不限

22、电  压：AC100-240V 50/60Hz

23、工作环境：温度23℃±2℃  湿度20%到80% RH

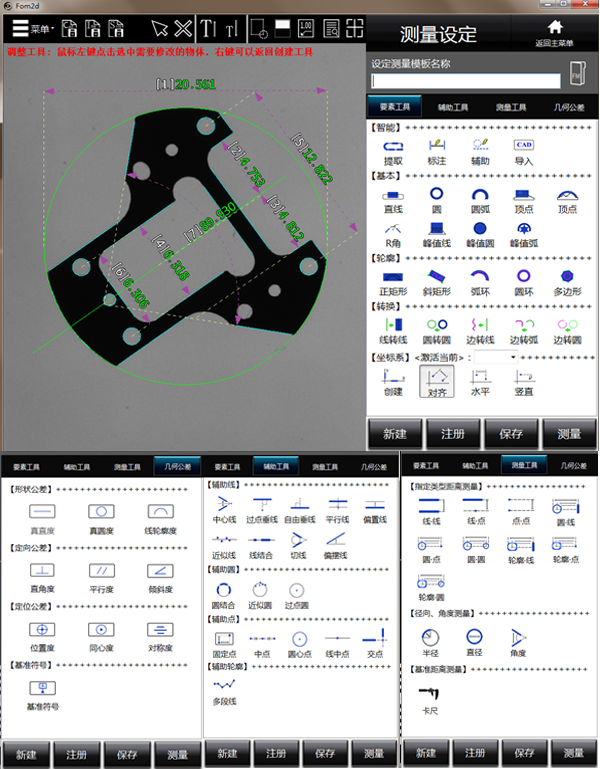

 四、测量软件：

INS-FS一键拼接闪测软件（以下简称“INS-FS软件”）具有界面简洁、操作直观、易上手、功能强大等诸多特点，用户可以通过该软件快速、高效地完成海量测量工作任务。

INS-FS软件拥有两大典型工作界面：编程界面、测量界面。

编程界面主要供用户进行测量程序的编制准备操作，测量界面专供用户进行测量程序的运行以及测量结果显示。两种界面分工不同，各有侧重，从而将测量程序编制与执行批量测量任务区分开来，可防止因人为误操作导致的测量程序设置异常，保证机台稳定性，提升综合检测效率。

可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。当Z轴增加测头或激光位移传感器等设备后还可对3D图形元素如圆柱、圆锥、圆球、以及三维空间内的面进行测量。根据元素的实际特征，每种元素可采用多种不同的方法测量。寻边结束即可直接获取出元素的坐标值、长度、面积、体积等数据。

 五、应用领域：

轴类零件：电机轴、传动轴、丝杆等

模具与五金件：注塑模、冲压件、连接器

医疗器械：手术器械、植入物尺寸检测

3C电子：手机零部件、精密结构件
