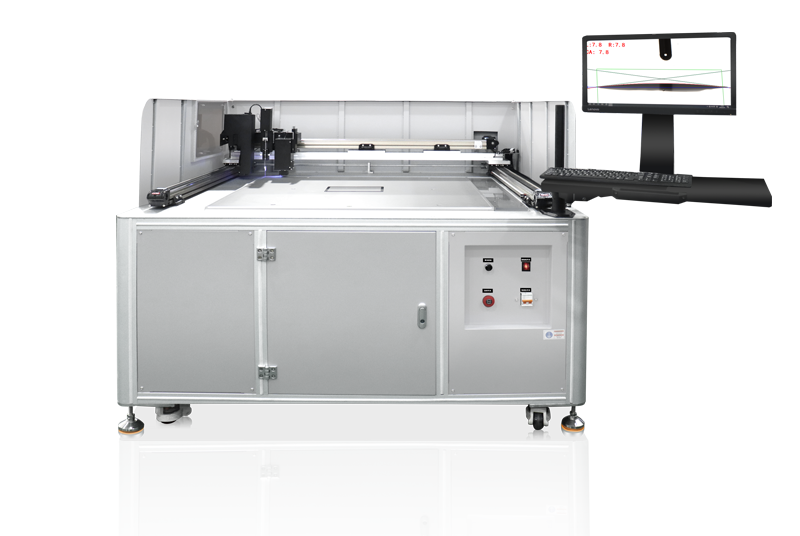

产品名称：大平台全自动接触角测量仪

产品型号：PZ-7060CNC

品牌名称：品智创思

 一、产品概述：

大平台全自动接触角测量仪PZ-7060CNC是基于光学成像 + 座滴法的表面性能分析设备，专门针对大尺寸 / 异形样品设计超大承重样品台；全自动完成滴液、成像、拟合计算、数据报告全流程。接触角是气 - 液 - 固三相交点处，气液界面切线与固液交界线在液体侧的夹角，用于表征固体表面润湿性（亲水 / 疏水）、洁净度、涂层 / 改性效果；同时可推算表面能、界面张力。

该仪器主要用于测量液体固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种大尺寸材料的接触角, 例如块状材料、纤维材料、纺织材料、纳米材料、半导体材料、硅片晶圆材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算液体表面/界面张力、固体表面自由能。当液滴自由地处于不受力场影响的空间时，由于界面张力的存在而呈圆球状。但是，当液滴与固体平面接触时，其最终形状取决于液滴内部的内聚力和液滴与固体间的粘附力的相对大小。当一液滴放置在固体平面上时，液滴能自动地在固体表面铺展开来，或以与固体表面成一定接触角的液滴存在。接触角测量仪可以在提高石油开采率、浮选目标矿物质、清洁煤炭处理、生物医药材料、半导体芯片产业、无毒低表面能防污材料的表征方面有重要应用。此外,接触角测量技术在油墨、化妆品、农药、印染、造纸、织物整理、洗涤剂、喷涂、污水处理等行业的表征方面也有重要用途。

 二、技术参数：

1、设备主机

外形尺寸:1350mm（长）×1110mm(宽)× 1130mm(高)；重量:160KG；整机调节:整机水平测试/调节

2、电源

电压：100～240VAC；功率：800W；频率：50/60HZ

3、空间

平台尺寸：780mm×660mm；试样尺寸：750mm×650mm×50mm；移动调节：全自动移动模组；前后调节自动，行程900mm，精度0.01mm；左右调节自动，行程1000mm，精度0.01mm

4、摄像系统

图像尺寸：   5000（H）× 4000（V）；帧率：200fps（可升级更高帧数）；传感器：SONY 1/1.8"；光谱：黑白/彩色；ROI       ：自定义 ；显示线宽：自定义 ；曝光时间：自定义 ；电源：5 VDC USB 接口；传输：USB3 Vision

5、显微镜头

焦距：130mm±5mm（变焦调节）；倍率：10倍；视角调节：±10°；分辨率标度：4～14um；采集系统调节：俯视/仰视/平视

6、光源

类型：单波长工业LED（冷光）；波长：470nm；光场：20mm*20mm；光点：密集式；寿命：50000Hour

7、注射系统

滴液方式：精密微量注射泵；控制方式：软件数字控制；滴液精度：0.01μl；注射器：高精密气密性注射器；接液方式：精密电机控制；接液高度：智能判定；容量：100μl/500μl/1000μl(标配500μl)；针头：0.51mm全不锈钢超疏水针头(标配)；速度：1μL/min ～2000μL/min

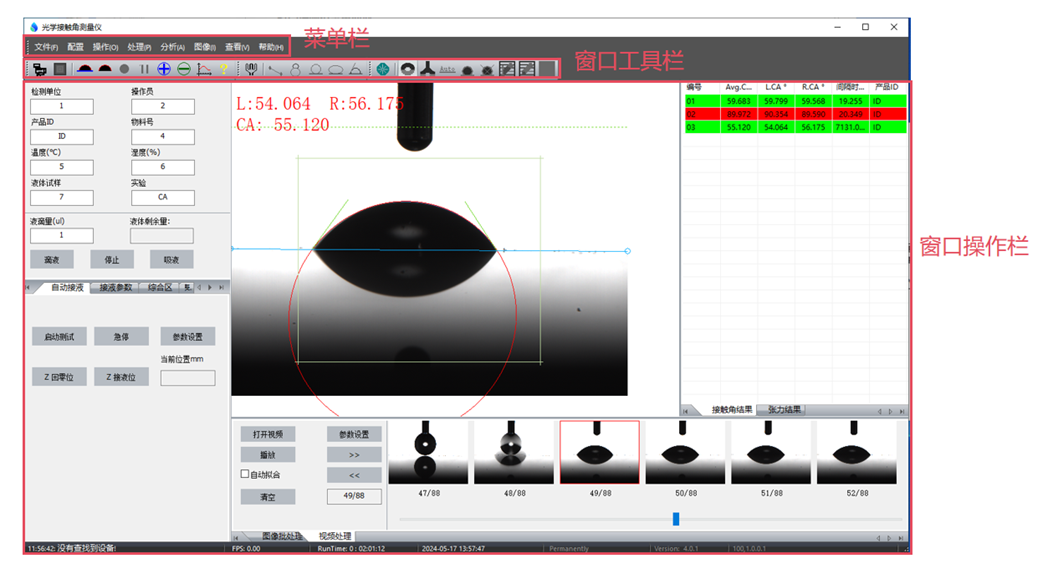

8、软件

接触角范围：0～180°;分辨率：0.01°;全自动测量：全自动一键测量功能（可编程测试点位，多点自动测量）;数据量:一键分析>100个数值;形态谱图:2D形态数据谱图;接触角测量方式:全自动、半自动、手动;分析方式:悬滴法、停滴法（2/3态）、气泡捕获法、座滴法、座针法、插板法;分析方法:静态分析、自动增液缩液动态分析、润湿动态分析、实时分析、双边分析、前进后退角分析;测试方法:圆法、椭圆/斜椭圆法、微分圆/微分椭圆法、Young-lapalace、宽高法、切线法、区间法

9、表/界面张力测试

测试范围：0～3000mN/m；分辨率：0.01 mN/m；张力测量方式：全自动；分析方式：气泡捕获法、悬滴法、实时谱图

10、表面自由能

测试方法：Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数

11、数据处理

输出方式：自动生成，可导出/打印EXCEL、Word、谱图等多种报告格式

 三、仪器特点：

1.主机采用高强度航空铝合金结构搭配模块化设计理念，保证仪器具有极强的稳定性；

2.采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；

3.采用高性能工业机芯，工业级远心变焦变倍镜头，基本可达到图像无失真情况，确保清晰的成像效果；

4.采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强；

5.提供的接触角测量校准样，确保仪器的精准性，角度校准标准片3°5°8° ；60°90°120°；115°（选配）；

6.采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；

7.接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括品智创思特有的微分椭圆与微分圆特殊液体成像拟合方法；

8.采用国际的计算方法，软件已实现全自动拟合避免人为操作造成的误差；

9.具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况；

10.动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；

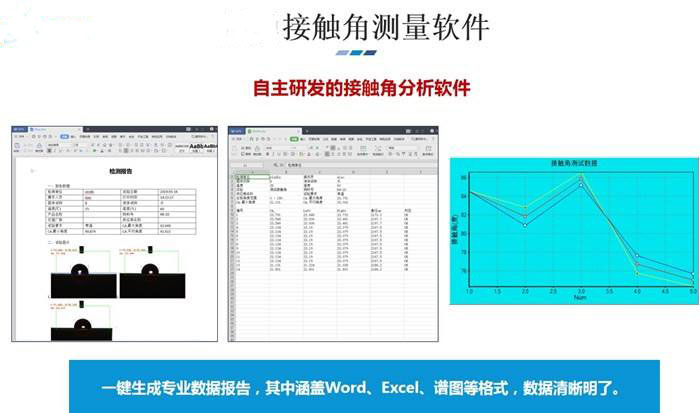

11.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；

12.具备前进后退角测量功能，便于高效的测量样品表面稳定性能；

13.具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；

14.一键式多点测量，自动进样→自动接液→自动测量→自动换点

15. 可保存针对不同样品的测试方案，下次测量对应样品时可直接选择相应方案

 四、应用领域：

该仪器被广泛应用于胶体与界面化学、粉体材料、高分子材料、包装材料及各种新材料的性能检测与科学研究等方面，对石油、印染、医药、喷涂、选矿等行业的科研生产有非常重要的作用主要包括印刷、镀膜、电镀和上漆等表面附着力检测，薄膜、织物、纸张等表面吸附、吸收过程分析，玻璃、液晶屏、触控屏等表面处理效果和清洁度检测，晶圆、PCB板、LED、高精密部件等有机污染检测，亲水铝箔、岩芯、矿物、沥青、绝缘子等润湿性行为分析，偏光片、胶片、眼镜片等表面润湿性和吸附性分析，医药、食品、聚合物等表面竞争、吸附和浸透性分析，表面活性剂如化妆品、乳液、石油等分析与应用，清洁剂如肥皂、洗涤剂等表(界)面张力分析，纤维、碳纤维、玻璃纤维和树脂等表征分析，纳米材料与不同活性剂间湿润性的测定与研究等诸多领域：TFT-LCD面板行业：玻璃面板洁净度与镀膜质量测量；TFT打印电路、彩色滤 光片、 ITO导体胶卷等前涂层质量测量。印刷、塑胶行业：表面清洁与附着质量测量；油墨附着度测量；胶水胶体性质相容性测量；染料的紧扣度。半导体产业：晶圆的洁净度测量；HMDS的处理控制；CMP的研究测量、光阻与显影剂的研究化学材料研究：防水与亲水性能材料研究探讨；表面活性与清洁剂的张力、湿性；黏性增强与附着表面能测量IC封装：基质表面洁净度；原子合成氧化识别；BGA焊接表面；环氧化物的附着度测量。

 五、测试报告：
