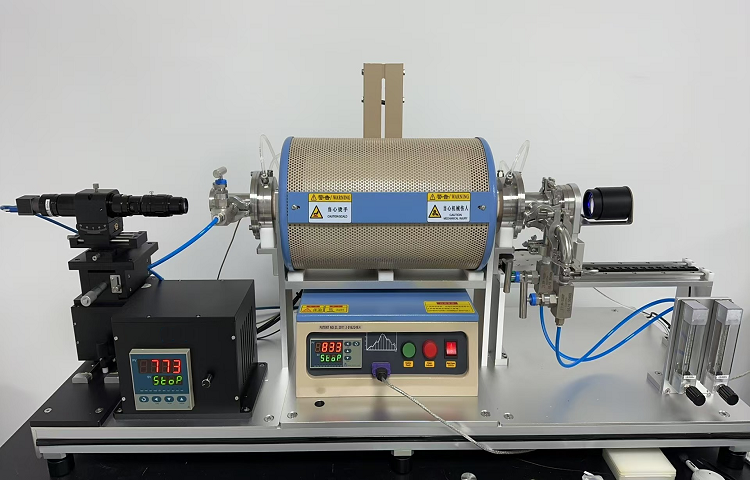

产品名称:   高温金属溶液接触角测量仪

产品型号：PZ-1100SD

品牌名称：品智创思

 一、产品概述：

PZ-1100SD高温金属溶液接触角测量仪是在高温（室温～1100℃）、高真空或可控气氛环境下，通过光学成像 + 图像轮廓分析，精确测量固 - 液 - 气 / 固 - 液 - 真空三相界面接触角、润湿性、表界面张力与表面能的精密仪器，核心解决高温真空下材料界面行为的定量表征难题。

高温高真空接触角测量仪通过高温真空环境精准构建、光学成像高精度采集、智能算法多参数分析，实现了极端条件下材料界面性能的定量表征，为高温材料研发、工艺优化、性能评价提供核心技术支撑，是材料科学、航空航天、冶金等领域不可或缺的精密测试设备。

 二、产品特点：

极端环境适配：突破高温（1100℃）与高真空耦合难题，模拟航天、冶金、半导体等真实工况。

高精度测量：光学系统 + 精密算法，接触角精度达 ±0.1°，适配微小液滴与快速动态过程。

多功能集成：同时测量接触角、表面张力、表面能、润湿滞后、熔体铺展动力学，满足多维度界面分析。

自动化与智能化：全流程程序控制、自动分析、数据可视化，降低人为误差、提升测试效率。

高稳定性：模块化设计、抗干扰结构、精密温控 / 真空控制，保障长期连续测试可靠性

 三、产品参数：

1、设备主机与基础配置

• 外形尺寸：1350mm（长）× 450mm（宽）× 630mm（高）

• 重量：260KG

• 电源：220~240VAC，50/60Hz，功率 6000W

• 整机调节：支持整机水平测试与调节

2、空间与样品台系统

• 加热台材质：99.99% 氧化铝材质，提供两种尺寸：49mm×49mm、45mm×45mm

• 最大试样尺寸：40mm×40mm

• 样品台调节：支持水平调节

3、摄像与显微系统

• 最大图像分辨率：5000(H) × 4000(V)

• 最高帧率：200fps（可升级更高帧率）

• 传感器：SONY 1/1.8"，支持黑白 / 彩色模式

• 显微镜头：焦距 480mm±5mm（变焦调节），倍率 10 倍

• 视角调节：倾斜 - 10°~10°（精度 ±0.1°）；左右前后 ±25mm，高度 ±10mm；整体模块可快速切换移动位置

• 分辨率标度：4~14μm

• 采集视角：俯视 / 仰视 / 平视

4、光源系统

• 类型：单波长工业 LED（冷光）

• 波长：460nm

• 光场：80mm×80mm

• 光点：150 粒密集式

• 寿命：50000 小时

5、高温系统（核心性能）

• 加热方式：硅钼棒加热，恒温区 120mm（长）

• 控温能力：30 段智能控温，最高升温速率≤10℃/min

• 控温精度：1000℃以下，±0.1℃；1000℃以上，±1℃

• 工作温度：

• 常压下：常温至 1100℃

• 真空下：常温至 1000℃

• 炉体结构：石英管，长度 1000mm，管外径 60mm，内径 50mm；双温控制，可测试加热管内外温度

• 冷却系统：双冷却装置，5~35℃温控，流量 15L/min，冷却系统容量≥11L，制冷量 1520W

• 安全保护：不低于两路保护气接入控制系统；同轴双边视窗，采用进口石英，易拆装

6、真空系统

• 可选配置：

• 机械泵：极限真空度 10Pa

• 分子泵：可选配

• 真空范围：

• 机械泵：10⁻²~10¹Pa

• 分子泵：10⁻⁵~10¹Pa

核心性能亮点

1. 高温适配：支持常压下最高 1100℃、真空下最高 1000℃的接触角测量，满足绝大多数高温材料研究需求。

2. 高帧率成像：200fps 的高速摄像能力，可精准捕捉液滴在高温下的快速铺展与润湿动态过程。

3. 高精度控制：1000℃以下控温精度达 ±0.1℃，确保实验条件的高度可重复性。

4. 灵活配置：支持机械泵与分子泵的选配，可根据实验需求构建不同的真空环境。

 四、测量软件：

1、接触角范围：0～180°

2、分辨率：0.01°

3、温控设置：设置30段升温程序，启停控制

4、接触角测量方式：全自动、半自动、手动

5、分析方式：停滴法（2/3态）、座滴法、悬滴法

6、分析方法：静态分析、润湿动态分析、实时分析、双边分析

7、测试方法：圆法、椭圆/斜椭圆法、微分圆/微分椭圆法、Young-lapalace、宽高法、切线法、区间法

8、表面自由能：测试方法Zisman、OWRK、WU、WU2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数

9、数据处理：输出方式自动生成，可导出/打印EXCEL、Word、谱图等多种报告格式

 五、应用领域：

航空航天：高温合金、陶瓷基复合材料、耐高温涂层的润湿性能与界面结合力评估。

冶金与焊接：钎焊料、液态金属与母材的润湿性测试，优化焊接工艺。

材料科学：高温熔体（金属、玻璃、陶瓷）与固体基底的界面行为研究，新型材料开发。

能源与电子：半导体封装、高温燃料电池、光伏材料的表面性能与界面稳定性测试。

科研院所：高温真空下表面物理化学、表界面热力学的基础研究。

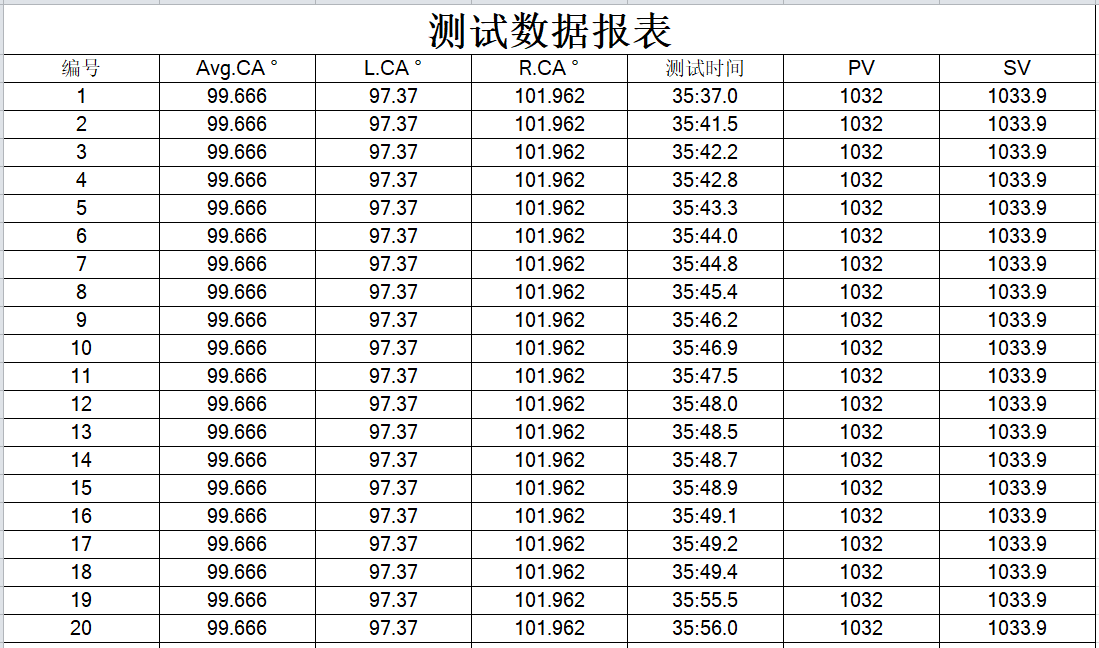

 六、测试报告：

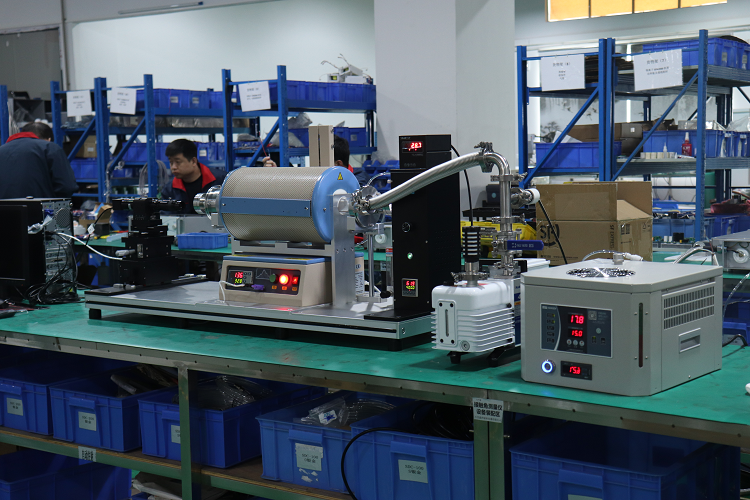

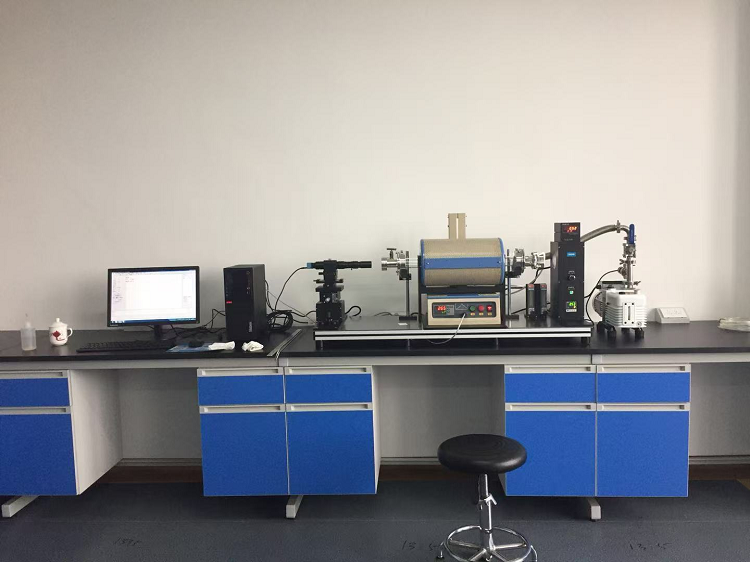

 七、应用案例：
