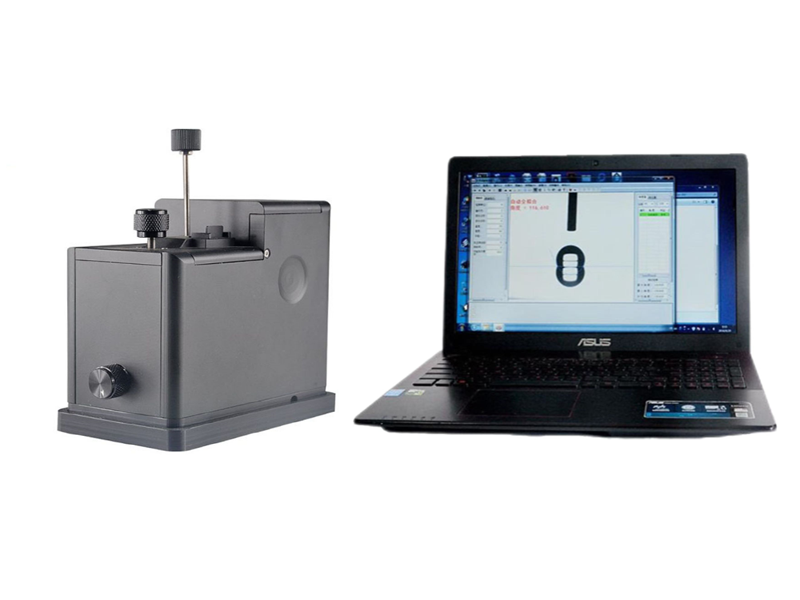

产品名称：便携式手动接触角测量仪

产品型号：PZ-300SD

品牌名称：品智创思

 一、产品概述：

PZ-300SD手持式接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表面能等性能，手持式接触角测量仪是一款适用于室外及大尺寸样品表面性能测试的专用设备，该设备体积小、方便携带、性价比高、测量精度高、低角度精确测试。

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

 二、产品参数：

1、接触角主机

外形尺寸：135mm（长）*72mm(宽)* 120mm(高)；

重量：1.16KG；

电源：220V / 60HZ；

2、光源系统

光源：密集专用的LED可调节白色基调工业级冷光源；

寿命：使用寿命达贰万伍仟小时以上；

3、注射单元

注射器：专用配套高精密石英注射器、容量250μL；

滴液：手动控制进液，精度可达0.2μL；

注射单元移动：上下20mm;  左右15mm；

4、采集系统

CCD：SONY原装进口高速工业级芯片、25帧/S、130W像素；

镜头：微型高清工业级显微镜；

采集系统调节：5mm微调、视角角度可调（平视、俯视、仰视等多视角观察）

5、分析软件

接触角测量范围：0-180°；

接触角测量精度：±0.1°；

表面张力测量范围：0-2000mN/m；

表面张力测量精度：0.01 mN/m；

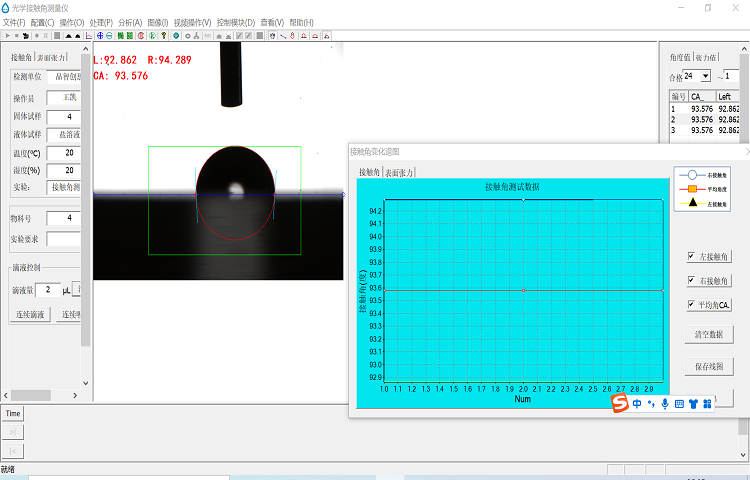

分析软件功能：接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微分圆法（Differential circle / Differential ellipse）；动态接触角拟合（批量拟合多张图像）包括：润湿性能测试（Wettability）、视频连续拟合计算（Video analysis）；表面能计算（Surface energy）；表面张力测量（Surface tension）；粘附功（Adhesion work）；

 三、应该领域：

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

 四、执行标准：

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

6.GB/T30191-2013（外墙光催化自洁涂覆材料接触角测定方法）

7.DB44∕T 1232-2013 测定固体涂层、基材和颜料表面张力的试验方法接触角

8.YC∕T 424-2011 烟用纸表面润湿性能的测定

9.GBT 30693-2014 塑料薄膜与水接触角的测量

10.GBT 30447-2013 纳米薄膜接触角测量方法

11.DB44 T 1872-2016 纺织品 表面润湿性能的测定 接触角法

12.ISO 19403-7-2017 倾斜平台的接触角测量（滚动角）

13.ISO 19403-2-2017 通过测量接触角测定固体表面的表面自由能

14.BS EN 828-2013 胶粘剂.润湿性.固体表面接触角和表面自由能测定

15. KS L ISO 27448-2011(2021) 精细陶瓷（高级陶瓷、高级工业陶瓷）－半导体光催化材料自清洁性能试验方法
