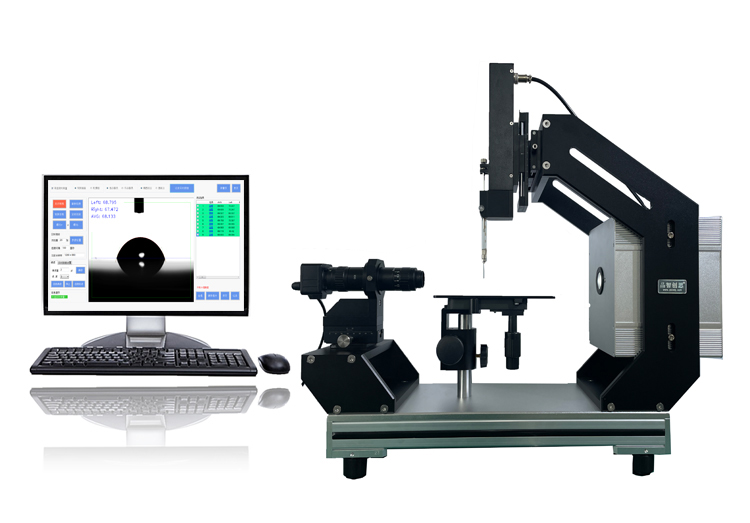

产品名称：标准自动滴液水滴角测量仪

产品型号：PZ-200UT

品牌名称：品智创思

 一、产品概述：

PZ-200UT 标准自动滴液接触角测量仪是采用光学成像的原理，设备采用图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、前进后退角、表面能等性能，设备采用全自动进液装置，性价比高、拓展性强、功能全面、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

 二、技术参数：

1、仪器主机

电源：220V / 50-60HZ

机身型材：欧标40X40W重型加厚

通讯线：SC09编程控制线，多功能性，高效性，指令发送速度快，数据传输稳定。

内核处理器：采用进口三菱plc内核处理器，计算速度快，控制精度高、抗干扰能力强。

重量：约23kg(裸机)

外形尺寸：820mm（长）* 210mm（宽）* 660mm（高）

2、图像采集

CCD相机：SONY原装进口高速工业级芯片、30-300帧/S、300W像素。免驱动，USB供电即插即用。

镜头：0.6-5倍高端变焦显微镜头、放大倍数20-150倍。

调焦移动：行程70mm，精度0.1mm

分辨率：默认1280*960，共四种，可自由切换。

3、光源

光源：LED可调节、白色基调工业级冷光源。

光源优化：高分子柔光材料,使亮度均匀,液滴轮廓更清晰。

亮度调节：针对LED冷光源特点,特殊芯片设计,光源稳定。

光源波长：450-460nm

功率：3W

寿命：八万小时以上。

4、自动进液系统

进样器：高精密石英进样器，容量500μL及大容量1000ul进样器

滴液方式：软件控制自动进液，滴液精度0.001μL。

运行速度：运行速度5挡可调。

加液方式：一键加液，加满自动停止。

注射单元移动：上下60mm;左右60mm;

针头：配备亲水针头，超疏水针头。

5、样品台装置

工作台尺寸：200mm * 160mm

小载物台：70mm * 45mm

样品尺寸：280(W) * ∞(L) * 60(H)mm

样品台移动：

前后移动，行程75mm，精度0.1mm

左右移动，行程45mm，精度0.1mm

上下移动，行程50mm，精度0.1mm

水平调整：样品台水平调整，CCD水平调整(配送水平仪)

样品台材质：铝合金

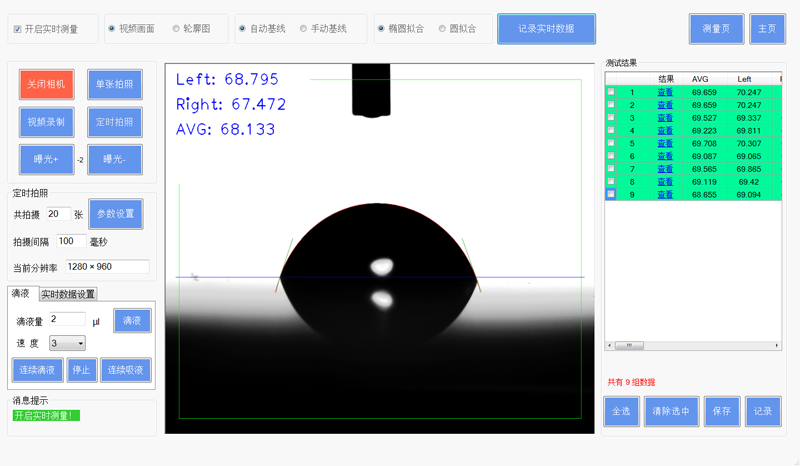

6、接触角分析软件

测量方式：座滴法,悬滴法,前进角,后退角,掳泡法。

接触角测量范围：0-180°

接触角测量精度：±0.1°

角度分辨率：0.001°

基线识别：自动与手动

表界面张力测量范围：0-3000mN/m

表界面张力分辨率：0.001mN/m

表界面测量方式：自动

表面能计算方法：提供所有主流表面能计算方法，包括LW-AB，Owens，Wu S.J，Fowkes，ZHU，后台可自定义添加表面能计算方法。

润湿性分析：粘附功、侵湿功、铺展系数一键自动分析。

分析软件功能：

A.       软件控制自动进液，精度高达0.001μL，进液速度5挡可调。

B.        一键自动加液，加满自动停止；同时配备亲水针头，超疏水针头。

C.       全自动拟合(批量)测量接触角、表面能、表界面张力，自动测量避免人工误差。

D.       可实时监测接触角和表面自由能的变化。

E.        拟合与测量方式：椭圆拟合、斜椭圆拟合、圆拟合、斜圆拟合、切线法、量高法、量角法等。

F.        动态接触角测量:前进角,后退角,滚动角。

G.       平面，非平面，曲面(凹凸面)，超疏水、超亲水材料的表面润湿性能检测和分析。

H.       气泡捕获法测量接触角。

I.         定时拍照,时间设定:0.001-36000s,拍照数量设定:1-500万张。(用于长时间观测接触角变化)

J.         视频可逐帧进行分析,3挡播放速度,播放进度条可任意定位选择图片。

K.        粘附功、侵湿功、铺展系数的计算。

L.        画面四种分辨率可自由切换。

M.      测试记录Word和Excel两种形式查看。

N.       接触角和表界面张力曲线查看。

O.      历史记录瞬间调阅，最高可存200万条记录，每条记录可关联图像3000张。

P.        软件个性化拓展。(根据需求,设计专用模块)

Q.      数据一键导出/导入功能，更换电脑也可查看历史数据。

R.        外部图片，可导入至本软件中进行各种测量。

 三、执行标准：

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

6.GB/T30191-2013（外墙光催化自洁涂覆材料接触角测定方法）

7.DB44∕T 1232-2013 测定固体涂层、基材和颜料表面张力的试验方法接触角

8.YC∕T 424-2011 烟用纸表面润湿性能的测定

9.GBT 30693-2014 塑料薄膜与水接触角的测量

10.GBT 30447-2013 纳米薄膜接触角测量方法

11.DB44 T 1872-2016 纺织品 表面润湿性能的测定 接触角法

12.ISO 19403-7-2017 倾斜平台的接触角测量（滚动角）

13.ISO 19403-2-2017 通过测量接触角测定固体表面的表面自由能

14.BS EN 828-2013 胶粘剂.润湿性.固体表面接触角和表面自由能测定

15. KS L ISO 27448-2011(2021) 精细陶瓷（高级陶瓷、高级工业陶瓷）－半导体光催化材料自清洁性能试验方法

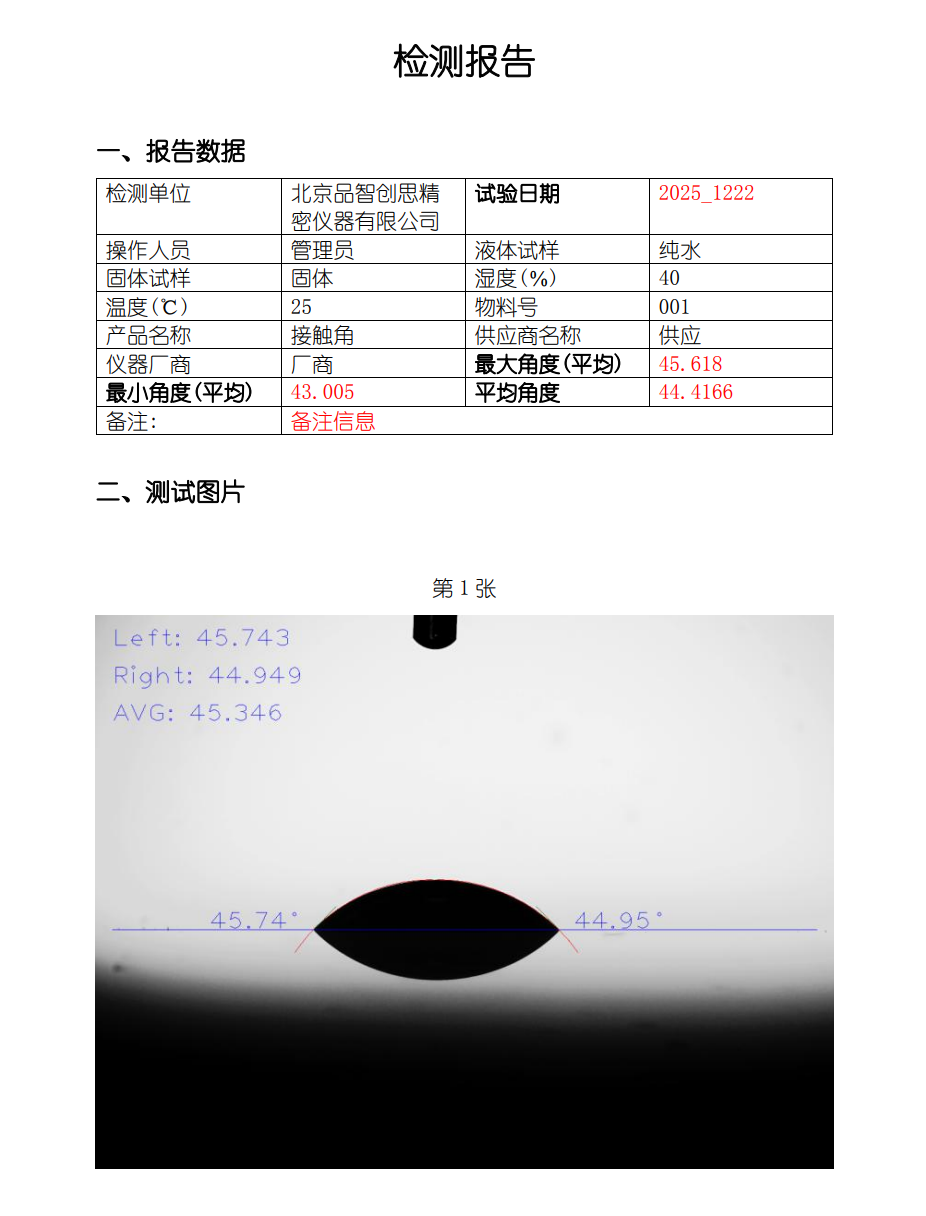

 四、测试报告：

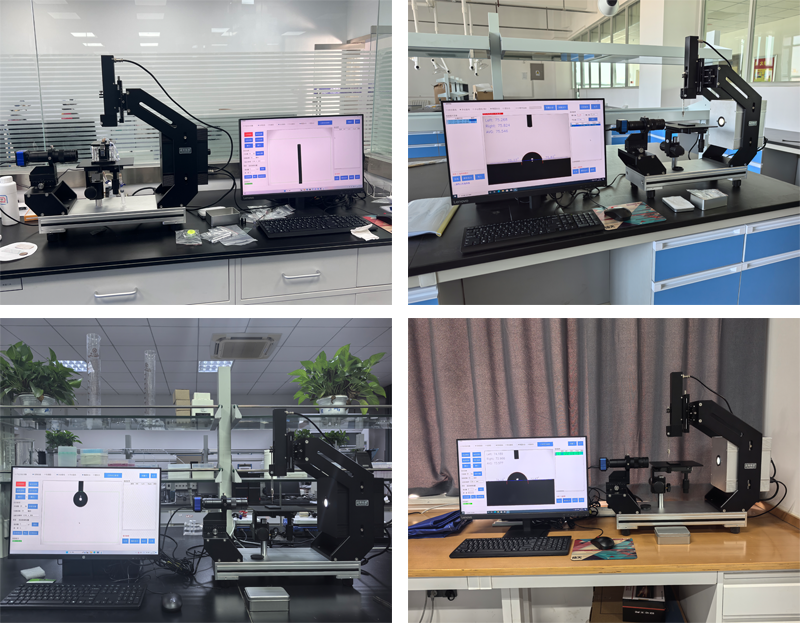

 五、应用案例：

*特别声明：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。本产品资料仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯相关权益的行为。内容仅供参考，如涉及版权问题，敬请联系，我们将在第一时间核实并处理。
