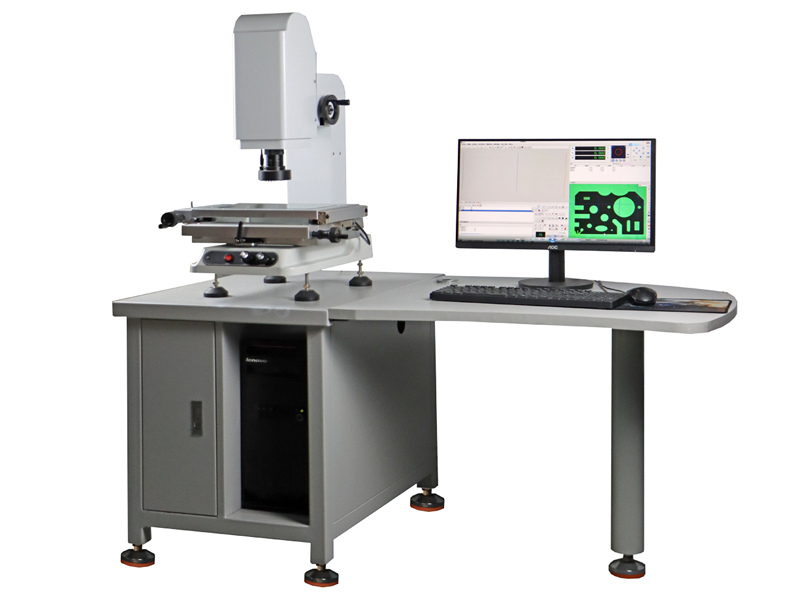

产品名称：小型手动影像测量仪

产品型号：PZ-1010M

品牌名称：品智创思

产品资料：手动型影像测量仪PZ-1010M资料.pdf

 一、产品描述：

小行程手动影像测量仪是一款桌面式、高精度、易操作的手动光学尺寸检测设备，专为小型精密工件的二维几何量测量设计。设备采用高分辨率工业相机、连续变倍光学镜头与精密光栅尺，配合直观测量软件，可快速完成工件的长度、宽度、孔径、间距、角度、圆弧、轮廓及形位公差检测，全程非接触式测量，不伤工件、效率高、数据精准。

产品结构紧凑、占地小、行程适中，手动操控灵活轻便，无需复杂编程，上手快、稳定性强，适合车间现场、实验室、质检室等场景使用。广泛应用于精密五金、塑胶、电子元器件、连接器、冲压件、紧固件、手机配件、模具等小尺寸零件的抽检与全检，是中小企业高精度检测的高性价比选择。

 二、技术参数：

运动行程（X、Y、Z轴mm）：100×100×75

工作台尺寸(W×Dmm)：232×232

玻璃台尺寸(W×Dmm)：110×100

外形尺寸（W×L×Dmm）：300×450×650

工作距离：90mm

仪器材质： 高精度花岗石基座+航空铝工作台

CCD摄影机：COMST 700TVL模拟信号高清彩色CCD

变焦物镜： 0.7X～4.5X可连续变倍之高精密结构光学物镜

视频总倍率：0.5X镜筒标配（20X～115X）\1X镜筒（30X～225X）(可根据客户要求选配)

物方视场：10.6～1.6mm

数显分辨率：0.001mm

X、Y坐标测量示值误差:≤（2.5+L/200）µm ， L为被测长度(单位：mm)

操作方式：手动移动平台

三、产品特点：

仪器采用日本索尼芯片高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统；

由二坐标工作台、电子光栅尺与数据处理器组成数字符测量及数据处理系统；

采用花岗石基座+航空铝工作台，外观简洁大方；

表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；

仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；

仪器配合电脑使用,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出；

 四、测量软件：

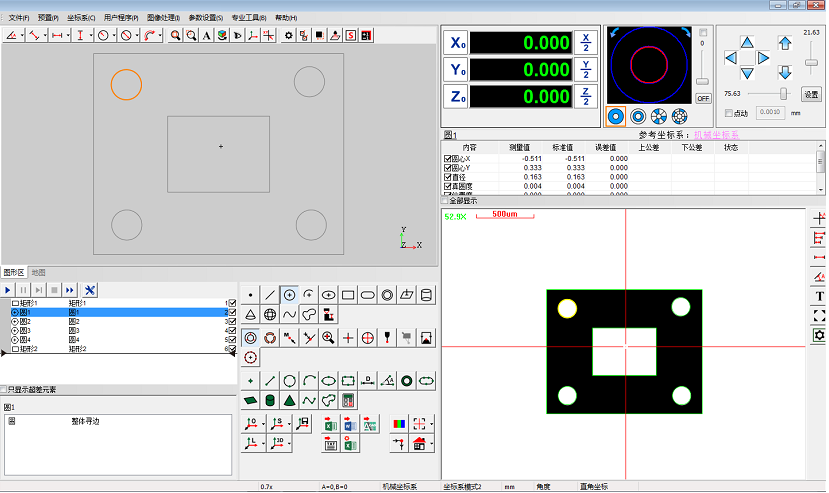

1、标配2D专用测量软件，可由鼠标自动寻边、找直线、框选圆、自动圆、自动圆弧，可测点、线、圆、圆弧、角度、距离等；

2、可测量平面上的任何几何尺寸（角度、直径、半径、点到点的距离、点到线的距离、线到线距离、线到圆的距离、圆到圆的距离等等）；

3、绘图及输出到AutoCAD：可将实时影像中的实际工件外形进行描绘，绘图方式与AutoCAD相似，并将所描绘的图形直接输出到AutoCAD中，经过简单处理形成工程图；

4、测量数据输出：可将测量数据或图形导入WORD或EXCEL做报表；

5、拍照：可拍下测绘图元及产品照片，包括所标注的尺寸；并能将拍下图片调入测量软件中进行图片对比和处理；

6、“浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能；

7、设定工件坐标：可以根据客户本身的需要在影像中的实际工件上自行设定工件坐标，有两点确定X轴、两点确定Y轴或三点确定坐标系等多种设定方法；

8、具有坐标平移、坐标旋转及坐标分中等功能：

9、坐标标注：可标注工件中任意点的坐标值；

10、图形自动捕捉：开启自动捕捉功能后，测量点、线、圆及圆弧，可自动捕捉到清晰的地方；

11、Pitch标注：可标注任意点到一条直线的垂直距离，可标注任意两线的垂直距离；

12、计算机卡尺：可测量任意圆到圆之间的圆心距或最远、最近距离；

13、角平分线：可平分任意角度；

14、标注文字：可在实时影像中标注文字说明；

15、辅助功能：可把在软件中绘制出的图形进行移动、旋转、复制、删除，并可作任意线段的平行线、垂直线；

16、取交点：可求出任意两条相交线的交点；

17、改变图型颜色：可改变任意图型的线型、颜色；

18、字体：可改变任意标注文字的大小及颜色；

19、提示功能：在进行命令操作时，在命令行中会出现提示性的操作，从而加快操作人员的熟悉速度；

20、公英制转换：测量值可在公制和英制之间切换；

21、X、Y清零：可用画面十字线设置任意点为相对原点，将X、Y坐标清零；

22、自动两点线：在单一画面下可自动捕捉工件的边缘，无须以人工取线，减少人眼误差，提高测量精度；

23、自动三点圆：在单一画面下可自动捕捉工件的圆半径、直径，并绘出图形，无须以人工取圆，减少人眼误差，提高测量精度；

23、自动多点线：自动捕捉工件边缘，然后根据工件边缘拟合出图形，从而减少两点取线及人眼的误差；

23、自动多点圆：自动捕捉工件边缘，然后拟合出工件的孔径，并绘出图形，从而减少三点取圆及人眼的误差；

25、自动圆：在单一画面下用鼠标框中图形，可快速自动捕捉出圆.；

26、形位公差：可测量直线的真直度、圆孔的真圆度以及圆环的内外圆的真圆度和同心度。

*特别声明：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。本产品资料仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯相关权益的行为。内容仅供参考，如涉及版权问题，敬请联系，我们将在第一时间核实并处理。
