产品名称：大行程一键闪测仪

产品型号：PZ-200M

品牌名称：品智创思

 一、产品概述：

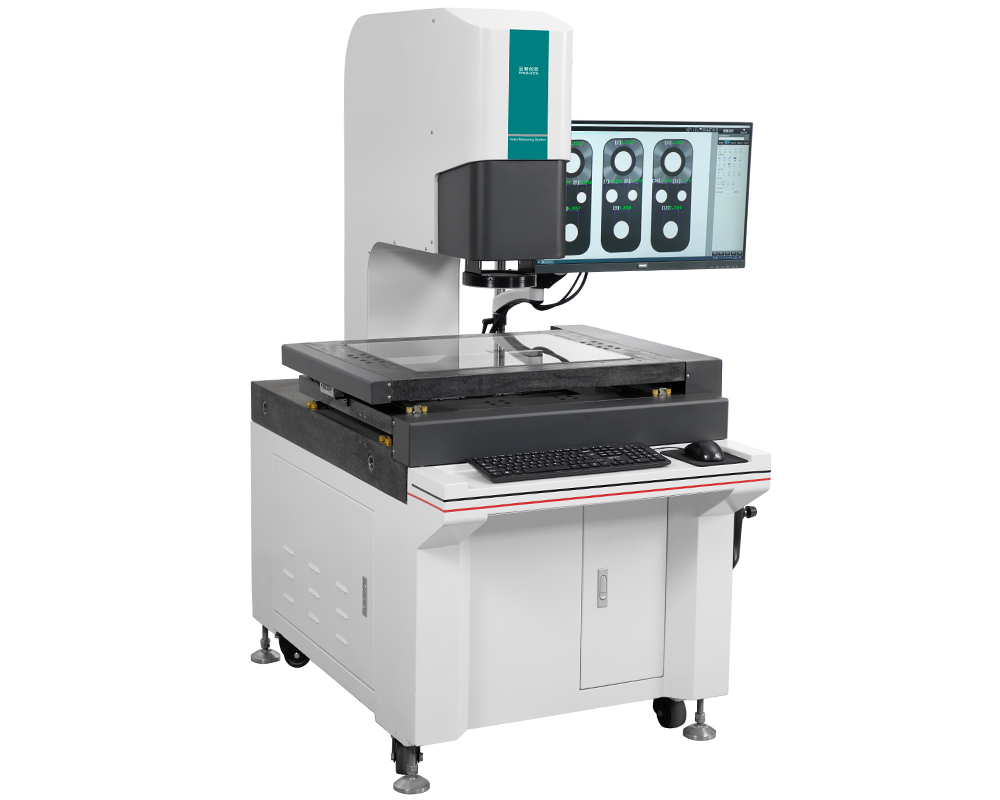

PZ-200M大行程一键闪测仪核心结构是自动升降聚焦系统，搭配无限远心光学系统镜筒和千万级工业数字相机、具有165mm x 115mm测量区域的固定载物台系统。在进行检测产品时，首先将需要检测的工件置于光学测量系统的工作台面上，自动调出需要检测产品的检测程序，通过对图像进行连续处理，完成检测需求，获得极高的检测速度。

作为高速、非接触式精密光学检测设备，核心优势是 “一键触发、秒级测量、批量适配”，凭借无需复杂定位、自动识别特征、多尺寸同步检测的特点，广泛应用于精密制造各行业，尤其适配 “大批量、大尺寸、高精度” 的质检需求。

 二、仪器特点：

传统测量仪器如投影仪、影像测量仪、工具显微镜、轮廓仪、游标卡尺、千分尺等，在测量时面临诸多问题，如：测量对象的定位、原点定位费时，批量测量操作时间长，不同测量人员导致测量结果不同，数据统计管理繁杂等。图像拼接系列一键式测量仪将扫清传统测量仪器在检测方面的难题，其优势为：

● 自动匹配

同一品类产品一次编程， 程序保存， 测量时自动匹配；

● 自动测量

可与机械手臂进行配合， 实现全自动测量；

● 校准简单

仅需一个功能校准键， 多角度、全方位、全视野校准， 保证测量精度；

● 使用简单

人性化、智能化的软件设计， 无需用户过多的操作， 易学、易用、易上手；

● 测量功能

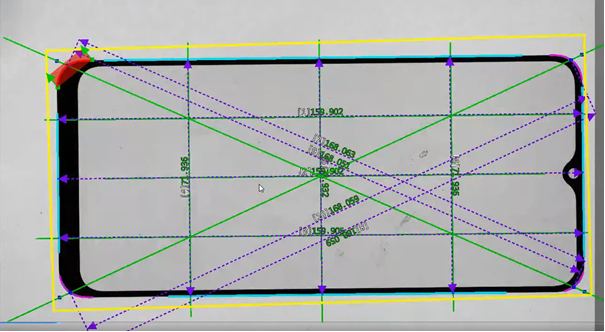

点、线、圆、圆弧、角度、点线距离、线线距离、圆圆距离等二维尺寸测量；

● 数据自动保存

测量的结果自动保存到电脑， 包括测量日期， 产品的批号等信息；

● 轮廓扫描

快速扫描轮廓，并导出DXF文件。

 三、技术参数：

1、外形尺寸：X:800mm   Y:1050mm    Z：1500mm

2、相机：2000万CCD工业相机

3、仪器重量：200（KG）

4、软件：INS-FS

5、光学倍率：0.075X

6、镜  头：双远心镜头

7、光  源：程控式平行光或远心平行光照明，各段亮度独立控制

8、视野：165*115mm

9、对焦方式：手动\自动

10、测量误差：±5.0+L/100um

11、重复测量精度：±2.0um

12、电源电压：AC100-240V 50/60HZ

13、测量功能：点、线、圆、多点线、多点圆、自动圆、弧、多段圆、自动R角、轮廓扫描、定点，峰值线、圆等

14、标注功能：对齐标注、垂直标注、角度标注、半径/直径标注

15、形位公差：直线度、真圆度、对称度、轮廓度等

16、虚拟构造：中心线、平分线、切点、圆线切点、圆圆中心、线线中心等

17、自动模板匹配：支持

18、报表功能：SPC分析报告（CPK，CA，PPK，CP，PP值）

19、软件定制：CAD导入轮廓曲线分析，自动化管理链接，APP管理应用

20、检测数量：99个尺寸/秒

21、模板数量：不限

22、电  压：AC100-240V 50/60Hz

23、工作环境：温度23℃±2℃  湿度20%到80% RH

 四、测量软件：

INS-FS一键拼接闪测软件（以下简称“INS-FS软件”）具有界面简洁、操作直观、易上手、功能强大等诸多特点，用户可以通过该软件快速、高效地完成海量测量工作任务。

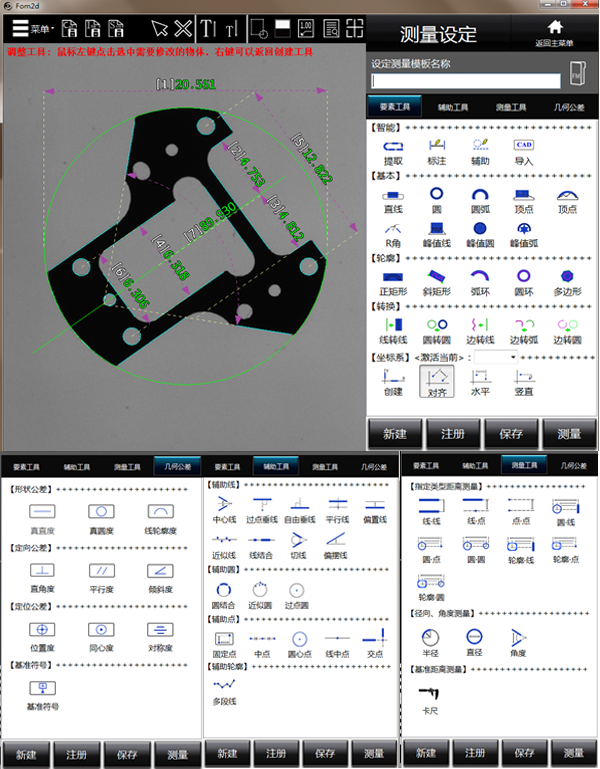

INS-FS软件拥有两大典型工作界面：编程界面、测量界面。

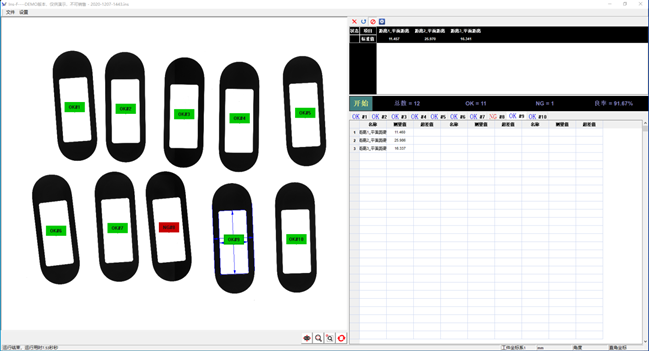

编程界面主要供用户进行测量程序的编制准备操作，测量界面专供用户进行测量程序的运行以及测量结果显示。两种界面分工不同，各有侧重，从而将测量程序编制与执行批量测量任务区分开来，可防止因人为误操作导致的测量程序设置异常，保证机台稳定性，提升综合检测效率。

可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。当Z轴增加测头或激光位移传感器等设备后还可对3D图形元素如圆柱、圆锥、圆球、以及三维空间内的面进行测量。根据元素的实际特征，每种元素可采用多种不同的方法测量。寻边结束即可直接获取出元素的坐标值、长度、面积、体积等数据。
