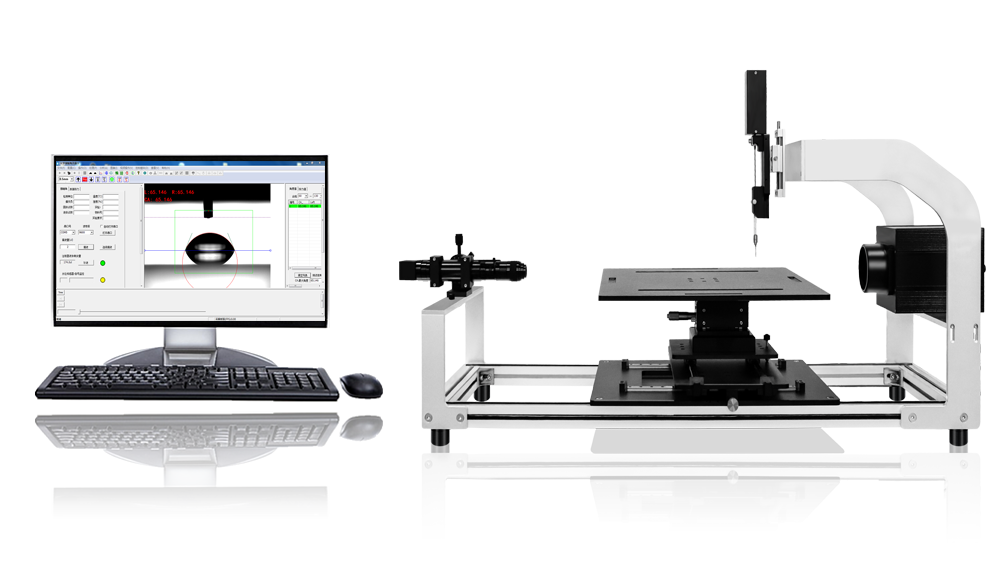

产品名称：大平台接触角测量仪

产品型号：PZ-1000SD

品牌名称：品智创思

 一、产品概述：

PZ-1000SD大平台型接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、表面能等性能，设备性价比高、功能全面、测试精度高，可满足大尺寸产品，如电视平板玻璃等特殊产品与常规样品的测量需要。

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

 二、仪器原理：

接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。

光源：采用密集LED冷光设计，发光均匀，图像清洗，寿命长；

注射单元：采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度极高；

样品台：采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；

采集系统：采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用远焦德国工业级远心变焦变倍进口配置，0.7-4.5倍放大可调，成像无畸形失真；

分析软件：功能强大，具备一键式全自动拟合能力，具备的拟合方法，满足各种液滴形态的精确拟合;

 三、技术参数：

1、接触角主机

外形尺寸：1430mm（长）*480mm(宽)* 690mm(高)

重量：50.5KG

电源：220V / 60HZ

2、光源系统

光源：密集LED可调节蓝色基调工业级冷光源

寿命：使用寿命达贰万伍仟小时以上

3、注射单元

注射器：专用配套高精密石英注射器、容量500μL

滴液：软件控制自动进液，精度高达0.01μL

注射单元移动：自动上下60mm;  左右100mm

4、采集系统

CCD：SONY原装进口高速工业级芯片、200帧/S、130W像素

镜头：0.7-4.5倍高清工业级连续变倍式显微镜

采集系统调节：前后60mm、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察）

5、样品台装置

工作台面尺寸：400mm*500mm；样品尺寸：21寸；样品台移动：前后移动 手动，行程200mm；左右移动：手动，行程250mm；上下移动：手动，行程20mm，精度0.1mm；平台可旋转，旋转角度360°

6、分析软件

接触角测量范围：0-180°；

接触角测量精度：±0.1°；

表界面张力测量范围：0-2000mN/m；

表界面张力测量精度：0.01 mN/m

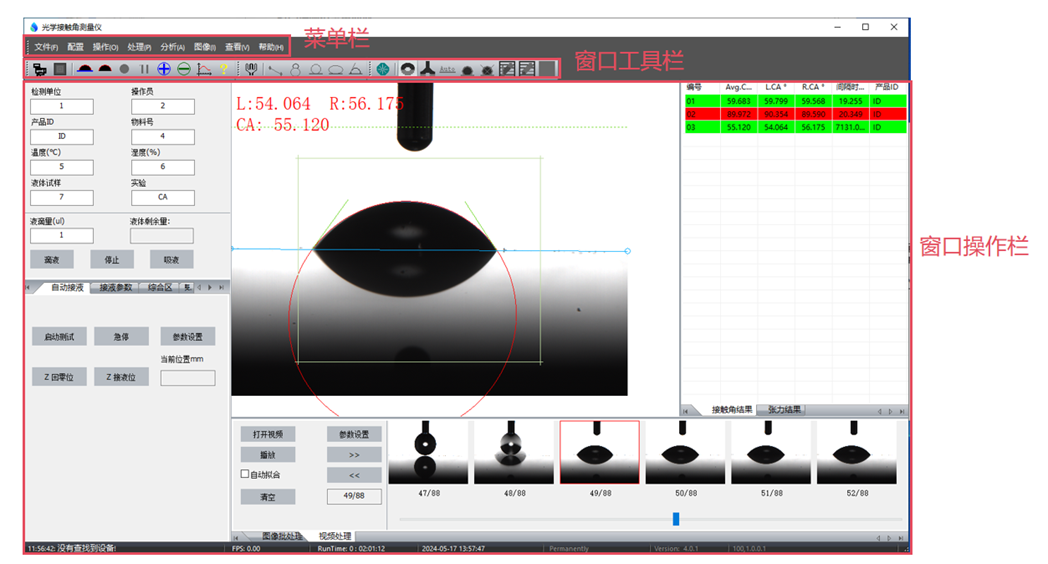

分析软件功能：国内先进的接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微分圆法（Differential circle / Differential ellipse）；动态接触角拟合（批量拟合多张图像）包括：润湿性能测试（Wettability）、视频连续拟合计算（Video analysis）；表面能计算（Surface energy）；表界面张力测量（Surface tension）；粘附功（Adhesion work）；

 四、技术应用：

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。
