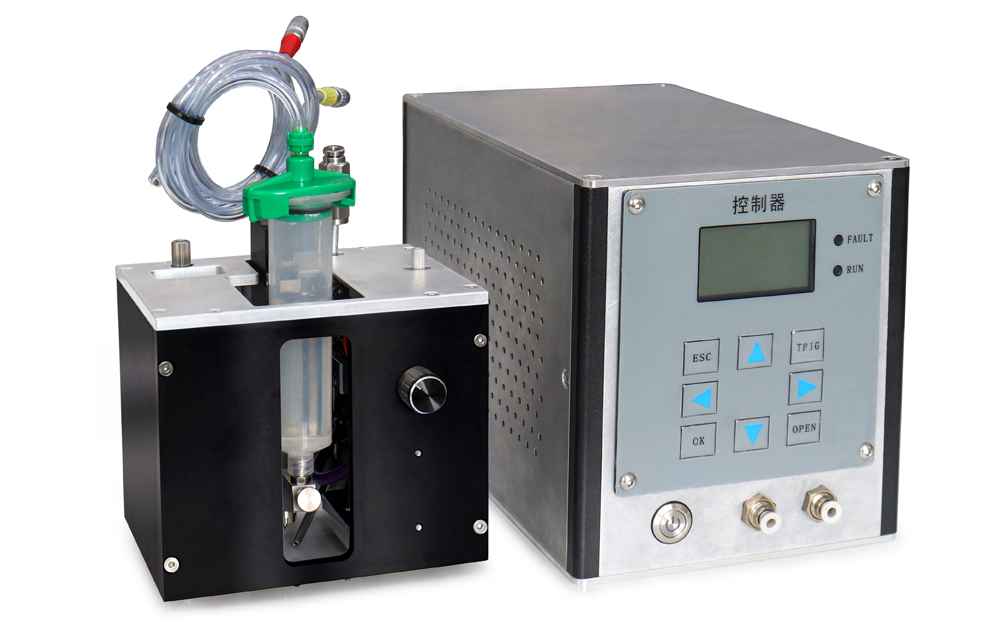

产品名称：在线全自动接触角测量仪

产品型号：PZ-850T

品牌名称：品智创思

 一、仪器概况：

PZ-850Z在线全自动接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表面能等性能，该设备采用品智创思自主研发的新型注液方式，可针对大小产品进行测试，滴液量达到纳升级。另该设备可与自动化设备进行多项数据传输与控制，如：串口RS232/485、TCP/IP、IO、PLC(如西门子/三菱/欧姆龙等)、MES等等。PZ-850Z在线式接触角测量仪是一款适用于自动化生产线及大尺寸样品，微小测试表面等表面性能测试的专用设备，该设备体积小、快速测量、性价比高、测量精度高、低角度精确测试。

 二、技术参数：

1、接触角设备

主机外形尺寸：134mm（长）*105mm(宽)* 167mm(高)

电控箱外形尺寸：155mm（长）*269mm(宽)* 181mm(高)

重量：5KG

2、光源系统

光源：密集专用的LED可调节白色基调工业级冷光源

寿命：使用寿命达贰万伍仟小时以上

3、注射单元

注射器：新一代微滴式注射方式，液滴量可达10纳升

液体容量：30ml大容量，一次加液可测量30000次，满足长时间在线测量

双液体方案：双液体注射方案，可一键表面自由能

针头：钨钢针头，内径0.09mm

滴液：软件精准控制、可编程自动滴液，滴液精度0.001μl

注射单元移动：上下20mm

4、采集系统

CCD：SONY原装进口高速工业级芯片、50帧/S

镜头：微型高清工业级显微镜

采集系统调节：5mm微调、视角角度可调（平视、俯视、仰视等多视角观察）

5、分析软件

接触角测量范围：0-180°

接触角测量精度：±0.1°

分析方法：国内先进的接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、Young-lapalace拟合、微分椭圆法/微分圆法（Differential circle / Differential ellipse）；表面自由能Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数动态接触角拟合：批量截图拟合、视频连续自动拟合、自动在线实时拟合；测试液滴状态：悬滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3态）、纤维法、座滴法；

通讯：支持RS232/485、TCP/IP、IO、PLC、MES等多功能通讯模式。

测量功能：自动样品批量测量方案设置功能（支持指定样品的测试方案设定及调取自动测试方案）；样品方案设定可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试；一键式多点触发式测量（可多次循环）：精准定位→滴液→软件自动完成测量→自动换下一个点位；可针对不同样品设置测量方案并可保存，方便下次再次测量同一类样品时直接调取测量

6、设备要求

电源：220V / 60HZ；气源：0.3Mpa~0.6Mpa

 三、应该领域：

主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角, 例如块状材料、纤维材料、纺织材料、纳米材料、半导体材料、硅片晶圆材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算液体表面/界面张力、固体表面自由能。当液滴自由地处于不受力场影响的空间时，由于界面张力的存在而呈圆球状。但是，当液滴与固体平面接触时，其最终形状取决于液滴内部的内聚力和液滴与固体间的粘附力的相对大小。当一液滴放置在固体平面上时，液滴能自动地在固体表面铺展开来，或以与固体表面成一定接触角的液滴存在。接触角测量仪可以在提高石油开采率、浮选目标矿物质、清洁煤炭处理、生物医药材料、半导体芯片产业、无毒低表面能防污材料的表征方面有重要应用。此外,接触角测量技术在油墨、化妆品、农药、印染、造纸、织物整理、洗涤剂、喷涂、污水处理等行业的表征方面也有重要用途。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

7. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

 四、设备原理：

接触角测量仪主要由光源、液体单元、采集系统、分析软件四大部分组成，设备采用光学成像的原理。

光源采用类同轴LED冷光，能更好的观察小角度数据，发光均匀，图像清洗，寿命长；

注射单元采用晟鼎自主研发的微滴定系统，滴液稳定，效率更高；

采集系统采用微型工业级显微镜，进口相机感光芯片，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进口配置，成像无畸形失真；

分析软件功能强大，具备一键式全自动拟合能力，具备的拟合方法，满足各种液滴形态的精确拟合;

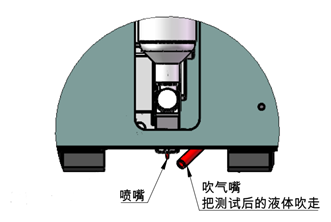

蒸发式液体设计单点测试完成后，自动处理液体，保证产品洁净度；
