产品名称:   晶圆专用接触角测量仪

产品型号:   PZ-500W

品牌名称： 品智创思

 一、产品概述：

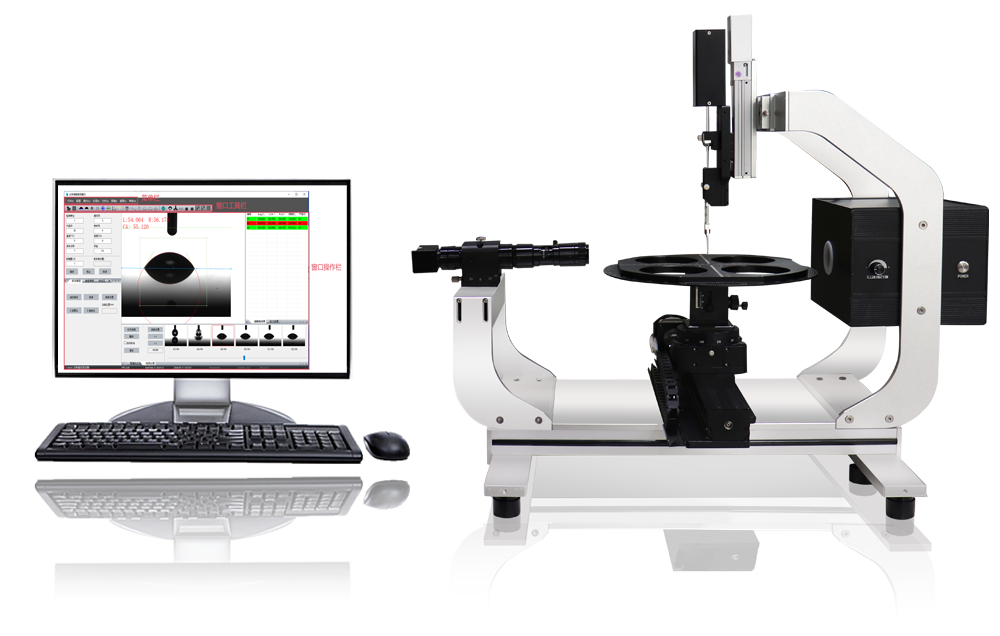

PZ-500W晶圆专用接触角测量仪是采用外形图像分析（Shape image analysis）方法测量样品表面接触角、润湿性能、表界面张力、表面能、前进后退角及滞后性、多点自动智能接触角测量等性能的晶圆专用设备，设备自动化程度高，可搭配自动化流水线实现在线拟合。

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

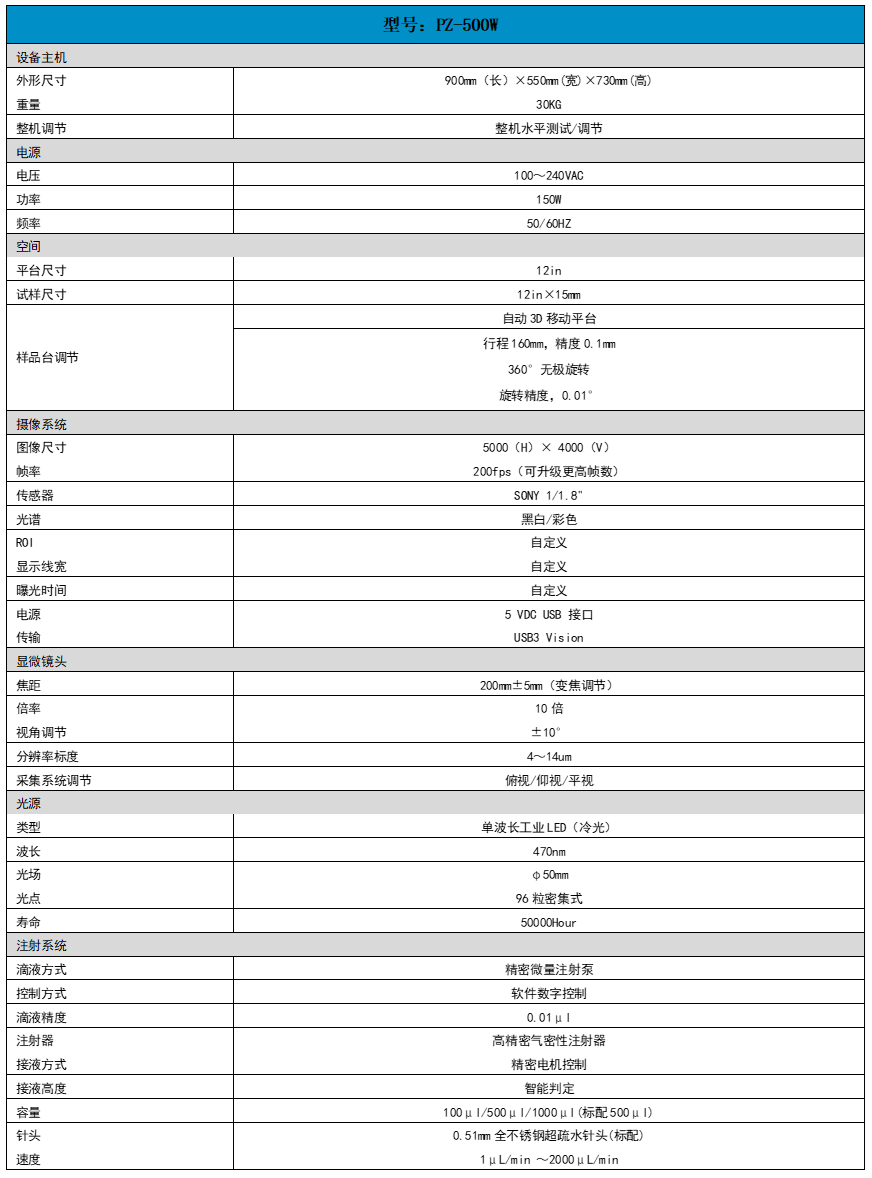

 二、产品参数：

 三、测量软件：

1、接触角范围：0～180°

2、分辨率：0.01°

3、全自动测量：全自动一键测量功能（可编程测试点位，多点自动测量）

4、数据量：一键分析12in晶圆>100个数值

5、形态谱图：2D形态数据谱图

6、接触角测量方式：全自动、半自动、手动

7、分析方式：悬滴法、停滴法（2/3态）、气泡捕获法、座滴法、座针法、插板法

8、分析方法：静态分析、自动增液缩液动态分析、润湿动态分析、实时分析、双边分析、前进后退角分析

9、测试方法：圆法、椭圆/斜椭圆法、微分圆/微分椭圆法、Young-lapalace、宽高法、切线法、区间法

10、表/界面张力测试：测试范围：0～3000mN/m；分辨率：0.01 mN/m；张力测量方式：全自动；分析方式：气泡捕获法、悬滴法、实时谱图

11、表面自由能：测试方法：Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数

12、数据处理：输出方式：自动生成，可导出/打印EXCEL、Word、谱图等多种报告格式

 四、产品应用：

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

3. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

4. 液体在固体表面的接触角和润湿性：包括静态接触角，动态接触角（前进/后退接触角），接触角滞后性等；

5. 液滴在固体表面的起始滑动角（或滚动角），滑动速度；（扩张功能）

6. 固体表面自由能（surface free energy），及其各种分子相互作用力（如极性/非极性）的贡献；

7. 液体在固体表面的粘结力（adhesion）、滞留力（retention）等；

8. 固体表面在经过清洗、处理后的结果（效果）评估：如洁净度（cleanliness），均匀性（homogeneity），和表面能改变幅度等；

9. 液/流-体系的表面/界面张力：包括静、动态表/界面张力的测量；

10. 表/界面张力以及表面活性成分含量的现场、在线、实时监测；

11. 表面活性物质（如表面活性剂）临界胶团溶度（CMC）的测量：包括全自动CMC测量，全自动有关配方的筛选和优化；

12. 表面活性物质在界面的吸附、排列、取向、松弛等现象的研究；

13. 液体界面的粘弹性和稳定性：如乳状液／泡沫等体系的稳定性研究等等各种与液/流/固-体系相关的界面现象和过程的测量和分析等。

14. 全自动检测整体解决方案，可搭配至流水线上使用，提高检测效率；

五、符合相关标准：

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

6.GB/T30191-2013（外墙光催化自洁涂覆材料接触角测定方法）

7.DB44∕T 1232-2013 测定固体涂层、基材和颜料表面张力的试验方法接触角

8.YC∕T 424-2011 烟用纸表面润湿性能的测定

9.GBT 30693-2014 塑料薄膜与水接触角的测量

10.GBT 30447-2013 纳米薄膜接触角测量方法

11.DB44 T 1872-2016 纺织品 表面润湿性能的测定 接触角法

12.ISO 19403-7-2017 倾斜平台的接触角测量（滚动角）

13.ISO 19403-2-2017 通过测量接触角测定固体表面的表面自由能

14.BS EN 828-2013 胶粘剂.润湿性.固体表面接触角和表面自由能测定

15. KS L ISO 27448-2011(2021) 精细陶瓷（高级陶瓷、高级工业陶瓷）－半导体光催化材料自清洁性能试验方法
