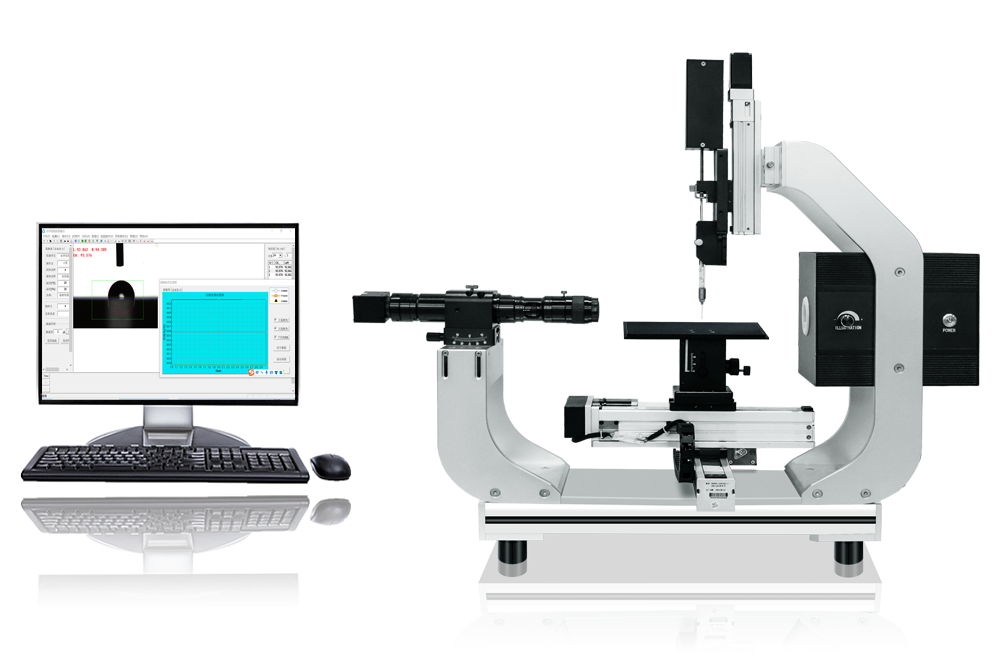

产品名称:  全自动接触角测量仪

产品型号：PZ-500SD

品牌名称：品智创思

 一、产品概况：

PZ-500SD全自动接触角测量仪是采用外形图像分析（Shape image analysis）方法测量样品表面接触角、润湿性能、表界面张力、表面能、滚动（滑落角）、前进后退角及滞后性、多点自动智能接触角测量等性能的专用设备，设备自动化程度高，可搭配自动化流水线实现在线拟合。

全自动接触角测量仪，是通过自动进液、自动对焦、自动抓拍、自动分析、自动报表，一键完成接触角、表面张力、表面自由能测试的高精度表面润湿性分析仪器，比手动机型更稳定、效率更高、数据更客观。

 二、产品应用：

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

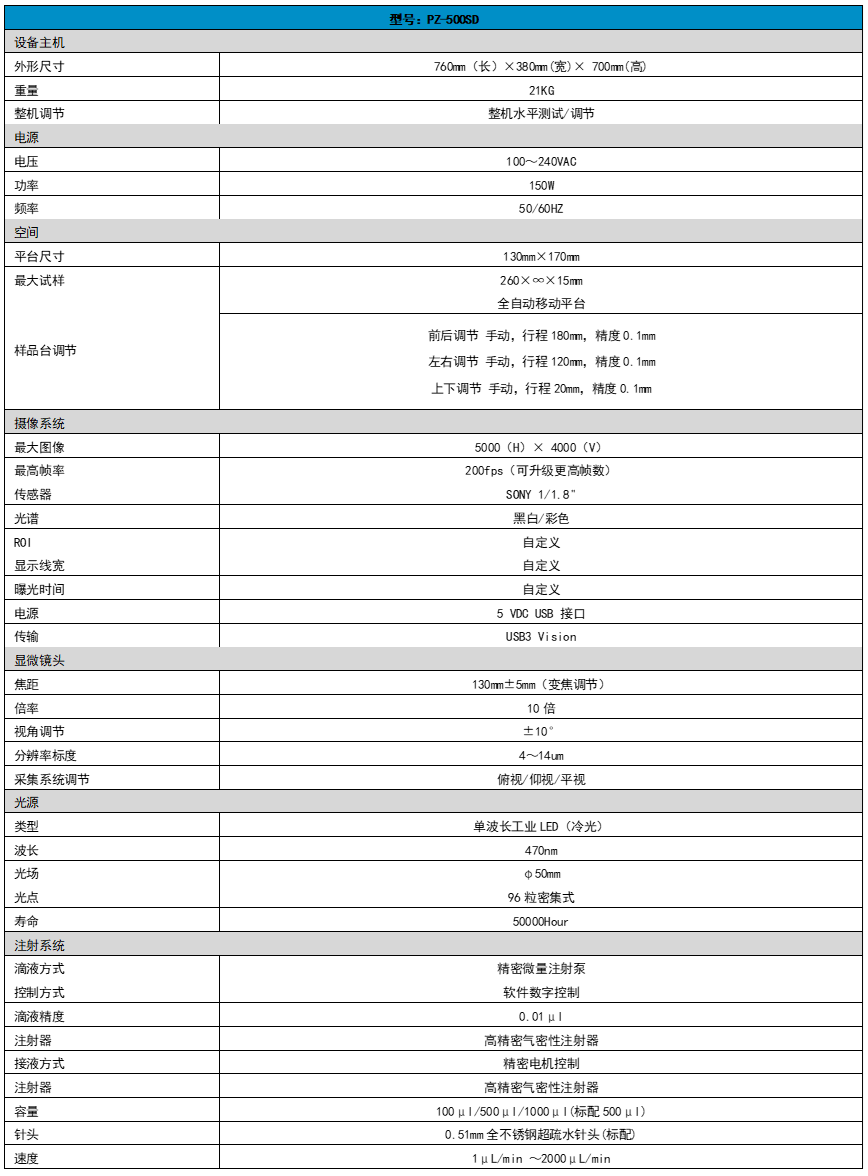

 三、产品参数：

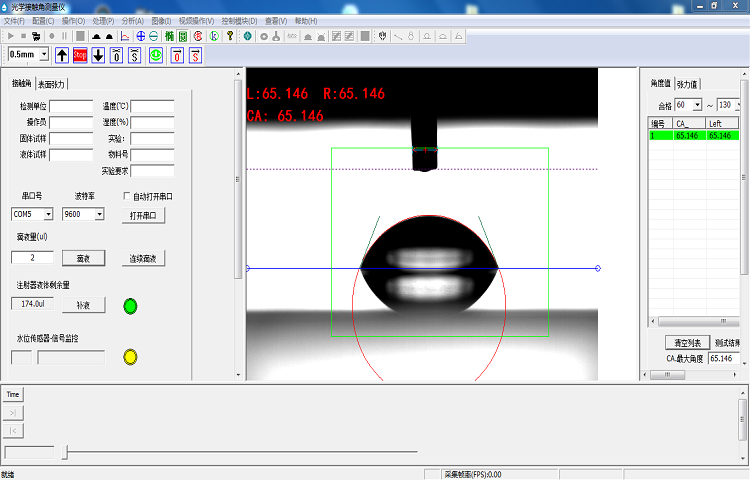

 四、测量软件：

1、接触角范围：0～180°

2、分辨率：0.01°

3、全自动测量：全自动一键测量功能（可编程测试点位，多点自动测量）

4、数据量：一键分析>10个数值

5、形态谱图 ：2D形态数据谱图

6、接触角测量方式：全自动、半自动、手动

7、分析方式 ：悬滴法、停滴法（2/3态）、气泡捕获法、座滴法、座针法、插板法

8、分析方法：静态分析、自动增液缩液动态分析、润湿动态分析、实时分析、双边分析、前进后退角分析

9、测试方法 ：圆法、椭圆/斜椭圆法、微分圆/微分椭圆法、Young-lapalace、宽高法、切线法、区间法

10、表/界面张力测试：

测试范围：0～3000mN/m

分辨率：0.01 mN/m

张力测量方式：全自动

分析方式：气泡捕获法、悬滴法、实时谱图

11、表面自由能：

测试方法：Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数。

12、数据处理：

输出方式：自动生成，可导出/打印EXCEL、Word、谱图等多种报告格式。

 五、产品特点：

1. 主机采用高强度航空铝合金结构搭配模块化设计理念，保证仪器具有极强的稳定性；

2. 采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；

3. 采用高性能工业机芯，工业级远心变焦变倍镜头，基本可达到图像无失真情况，确保清晰的成像效果；

4. 采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强；

5. 提供的接触角测量校准样，确保仪器的精准性，角度校准标准片3°5°8° ；60°90°120°；115°（选配）；

6. 采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；

7. 接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括品智创思特有的微分椭圆与微分圆特殊液体成像拟合方法；

8. 采用国际的计算方法，软件已实现全自动拟合避免人为操作造成的误差；

9. 具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况；

10. 动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；

11. 软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；

12. 具备前进后退角测量功能，便于高效的测量样品表面稳定性能；

13. 具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；

14. 一键式多点测量，自动进样→自动接液→自动测量→自动换点

15. 可保存针对不同样品的测试方案，下次测量对应样品时可直接选择相应方案

六、符合相关标准：

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

6.GB/T30191-2013（外墙光催化自洁涂覆材料接触角测定方法）

7.DB44∕T 1232-2013 测定固体涂层、基材和颜料表面张力的试验方法接触角

8.YC∕T 424-2011 烟用纸表面润湿性能的测定

9.GBT 30693-2014 塑料薄膜与水接触角的测量

10.GBT 30447-2013 纳米薄膜接触角测量方法

11.DB44 T 1872-2016 纺织品 表面润湿性能的测定 接触角法

12.ISO 19403-7-2017 倾斜平台的接触角测量（滚动角）

13.ISO 19403-2-2017 通过测量接触角测定固体表面的表面自由能

14.BS EN 828-2013 胶粘剂.润湿性.固体表面接触角和表面自由能测定

15. KS L ISO 27448-2011(2021) 精细陶瓷（高级陶瓷、高级工业陶瓷）－半导体光催化材料自清洁性能试验方法
