产品名称：多组分液自动接触角测量仪

产品型号：PZ-500CF

品牌名称：品智创思

 一、产品概况：

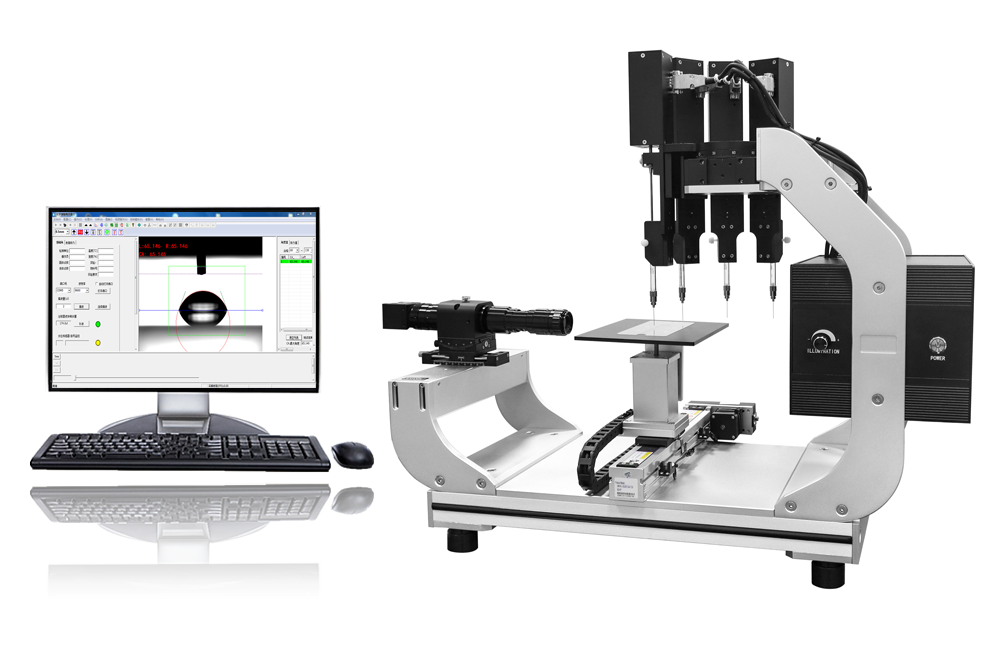

PZ-500CF多组分液自动接触角测量仪是采用外形图像分析（Shape image analysis）方法测量样品表面接触角、润湿性能、表界面张力、表面能、滚动（滑落角）、前进后退角及滞后性、多点自动智能接触角测量等性能的专用设备，设备自动化程度高，可搭配自动化流水线实现在线拟合。

全自动接触角测量仪，是通过自动进液、自动对焦、自动抓拍、自动分析、自动报表，一键完成接触角、表面张力、表面自由能测试的高精度表面润湿性分析仪器，比手动机型更稳定、效率更高、数据更客观。接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

 二、仪器原理：

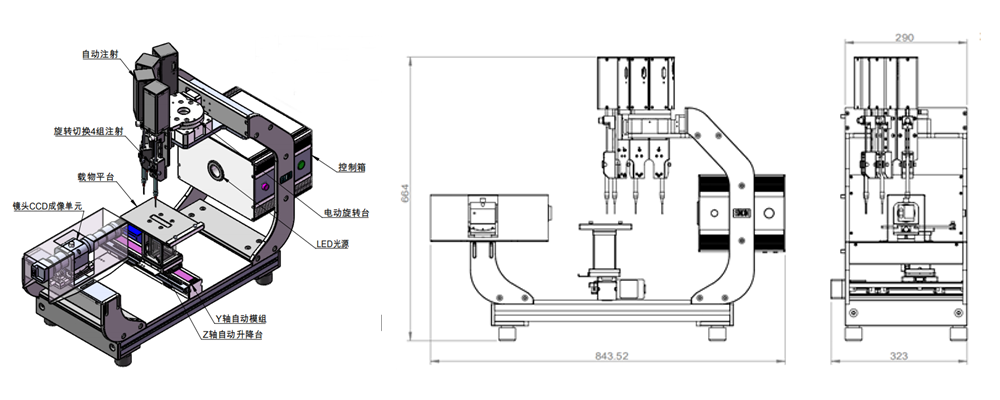

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。

光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；

注射单元采用多组高精度注射泵进液，由软件定量定速控制，滴液稳定，精度极高，注射单元自动上升下降接液；

样品台采用三维自动位移装置，全软件控制，实现自动定点定位测量，可根据不同产品设置不同测试方案；

采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级远心变焦变倍式进口配置，0.7-4.5倍放大可调3mm微调，成像无畸形失真；

分析软件功能强大，具备一键式全自动拟合能力，具备国际最领先的拟合方法，满足各种液滴形态的精确拟合;

 三、技术参数：

1、接触角主机

外形尺寸：690mm（长）*380mm(宽)* 680mm(高)

重量：43KG

电源：220V / 60HZ

2、光源系统

光源：密集LED可调节蓝色基调工业级冷光源

寿命：使用寿命达贰万伍仟小时以上

3、注射单元

注射器：专用配套高精密石英注射器、容量500μL

滴液：软件控制自动进液，精度高达0.01μL

注射单元移动：软件自动升降行程60mm;  左右30mm

分液系统：旋转切换4组注射泵分液

4、采集系统

CCD：SONY原装进口高速工业级芯片、30-200帧/S、130W像素

镜头：0.7-4.5倍高清工业级连续变倍式显微镜

采集系统调节：前后50mm（3mm微调）、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察）

5、样品台装置

工作台面尺寸：160mm*200mm（可根据实际样品尺寸定制）

样品尺寸：6寸

样品台移动：左右移动 自动，行程200mm，精度0.01mm；上下移动 手动，行程60mm，精度0.01mm

6、分析软件

接触角测量范围   0-180°

接触角测量精度   ±0.1°

表界面张力测量范围  0-2000mN/m

表界面张力测量精度  0.01 mN/m

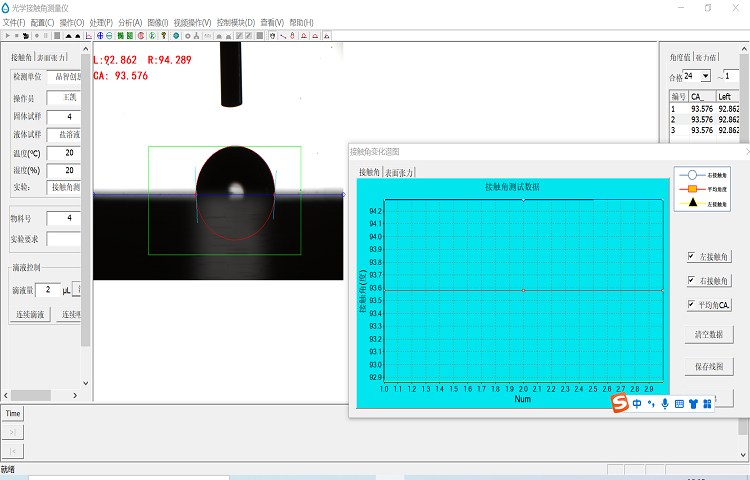

分析软件功能;国内先进的接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微分圆法（Differential circle / Differential ellipse）；动态接触角拟合（批量拟合多张图像）包括：润湿性能测试（Wettability）、视频连续拟合计算（Video analysis）；表面能计算（Surface energy）;表界面张力测量（Surface tension）;前进后退角测量（Advancing and receding angle）;粘附功（Adhesion work）自动样品批量测量方案设置功能（支持指定样品的测试方案设定及调取自动测试方案）;样品方案设定：可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试;一键式多点测量（可多次循环）：自动进样→自动接液→软件自动完成测量→自动换下一个点位;可针对不同样品设置测量方案并可保存，方便下次再次测量同一类样品时直接调取测量

 四、应用领域：

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。
