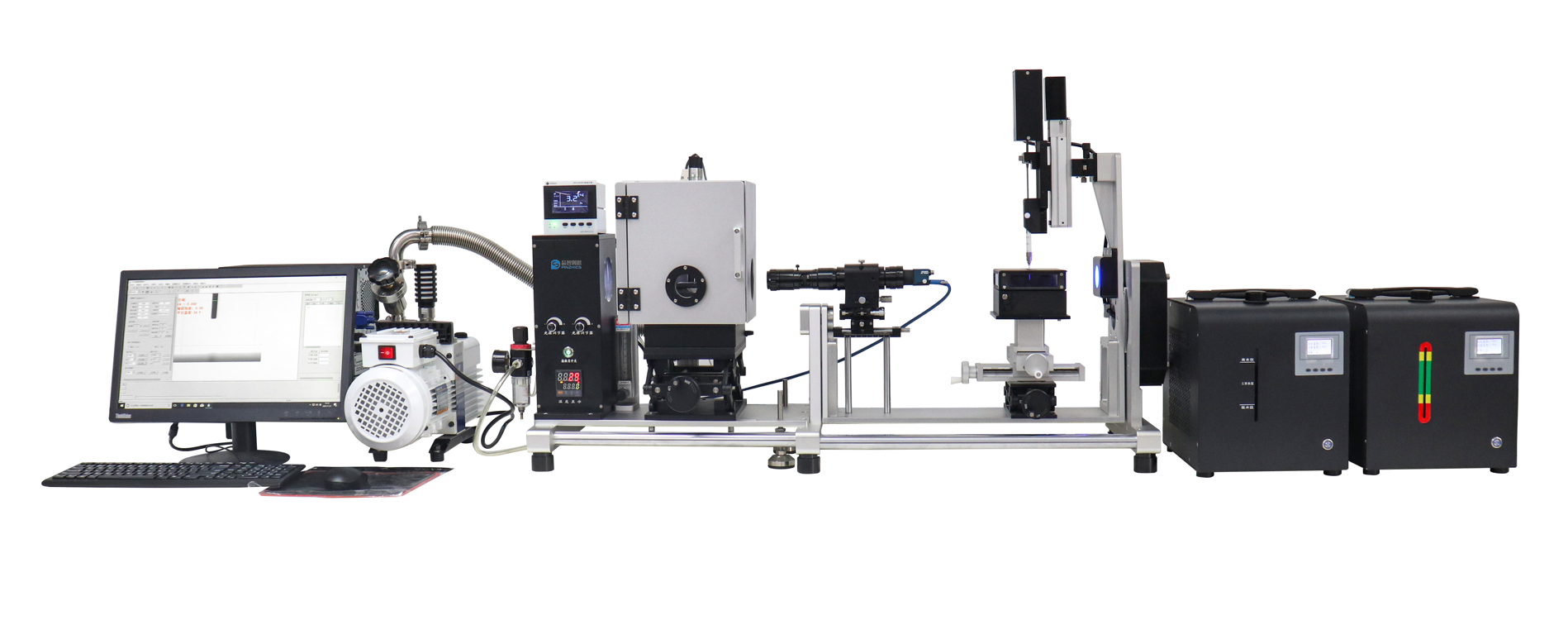

产品名称：全自动真空温控倾斜接触角测量仪

产品型号：PZ-350SH

品牌名称：品智创思

 一、产品概述：

PZ-350SH全自动真空温控倾斜接触角测量仪是采用外形图像分析（Shape image analysis）方法测量样品表面接触角、润湿性能、表界面张力、表面能、滚动（滑落角）、前进后退角及滞后性、多点自动智能接触角测量等性能的专用设备，全自动真空温控倾斜接触角测量仪—这是集成真空环境 + 精准温控 + 电动倾斜台 + 全流程自动化的高端表面润湿性分析设备，专门解决常规接触角仪在低气压 / 惰性气氛、高低温、强动态滞后场景下无法精准测量的痛点，是材料研发与极端工况质检的核心仪器。

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

 二、产品参数：

1、接触角主机

外形尺寸：1428mm（长）*532mm(宽)* 698mm(高)

重量：约70KG

电源：220V / 60HZ

2、光源系统

光源：密集LED可调节蓝色基调工业级冷光源

寿命：使用寿命达贰万伍仟小时以上

3、注射单元

注射器：专用配套高精密石英注射器、容量500μL

滴液系统：软件控制自动进液，精度高达0.01μL（可配置多套滴液系统）

注射单元移动：软件自动升降行程50mm;  左右50mm

4、采集系统

CCD：SONY原装进口高速工业级芯片、1000帧/S、300W像素

镜头：0.7-4.5倍高清工业级连续变倍式显微镜

采集系统调节：前后50mm（3mm微调）、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察）

5、样品台装置

工作台面尺寸：120mm*160mm（可根据实际样品尺寸定制）

温控平台：软件控温-20℃至120℃，精度±0.1℃

真空腔体：抽速8升/秒；真空极限度3 pa；数显真度，5位数字显示，量程精度0.1 pa；真空计量程范围：10 ^5 pa 至 10 ^-1 pa；温度可示显，温控精度（℃）：±0.5℃；数字显示位数3位;控制精度：1pa；标准大气压为100Kpa；

6、样品尺寸 ：6寸

7、样品台移动：前后移动 自动，行程150mm，精度0.01mm；左右移动 自动，行程100mm，精度0.01mm；上下移动 手动，行程16mm，精度0.01mm；样品台倾斜：倾斜范围：0-180°；软件可自动判断滑落角。

8、分析软件

接触角测量范围   0-180°

接触角测量精度   ±0.1°

分析软件功能：接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微分圆法（Differential circle / Differential ellipse）；动态接触角拟合（批量拟合多张图像）包括：润湿性能测试（Wettability）、视频连续拟合计算（Video analysis）；表面能计算（Surface energy）；前进后退角测量（Advancing and receding angle）；粘附功（Adhesion work）；自动样品批量测量方案设置功能（支持指定样品的测试方案设定及调取自动测试方案）；样品方案设定：可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试；一键式多点测量（可多次循环）：自动进样→自动接液→软件自动完成测量→自动换下一个点位；可针对不同样品设置测量方案并可保存，方便下次再次测量同一类样品时直接调取测量。

 三、仪器原理：

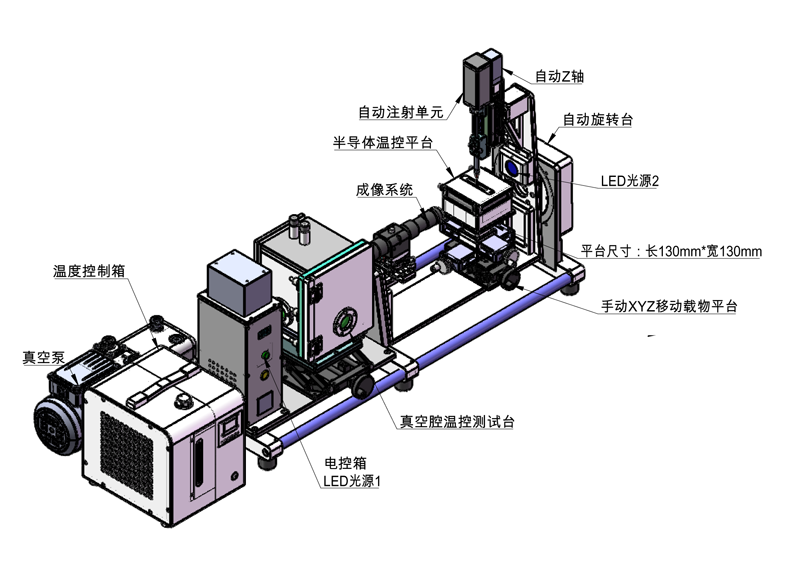

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件、温控系统、真空系统、台七大部分组成，设备采用光学成像的原理。
