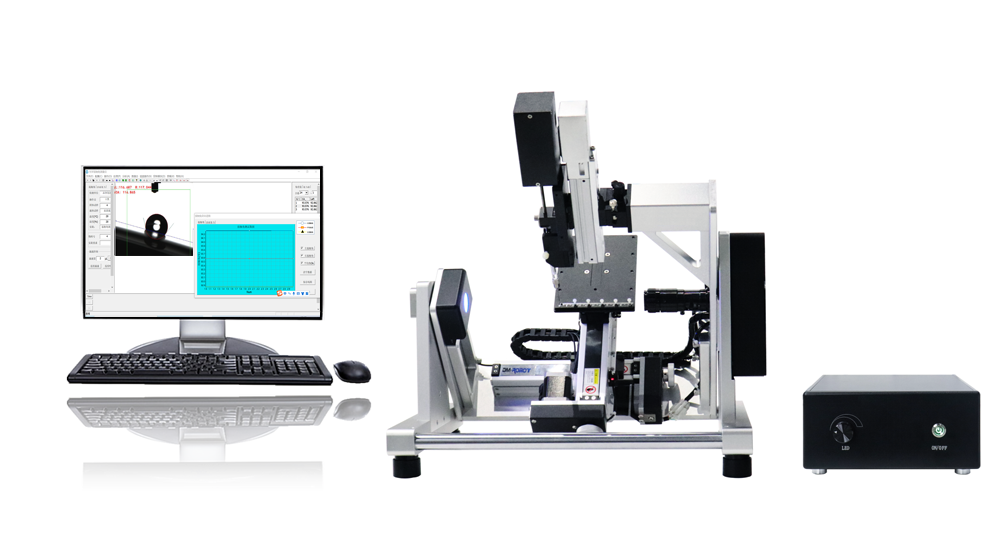

产品名称：全自动倾斜接触角测量仪

产品型号：PZ-350CNC

品牌名称：品智创思

 一、产品概况：

PZ-350CNC全自动倾斜接触角测量仪，这是一款主打整体式电动倾斜台 + 软件全流程自动化的台式高精度润湿性分析设备，特别适合动态接触角（前进 / 后退 / 滚动 / 滑落角）与静态接触角、表面张力、表面自由能的批量检测，兼顾性价比与专业级精度。采用外形图像分析（Shape image analysis）方法测量样品表面接触角、润湿性能、表界面张力、表面能、滚动（滑落角）、前进后退角及滞后性、多点自动智能接触角测量等性能的专用设备，设备自动化程度高，可搭配自动化流水线实现在线拟合。

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

 二、产品参数：

1、接触角主机

外形尺寸：750mm（长）*365.5mm(宽)* 615mm(高)

重量：约50KG

电源：220V / 60HZ

2、光源系统

光源：密集LED可调节蓝色基调工业级冷光源

寿命：使用寿命达贰万伍仟小时以上

3、注射单元

注射器：专用配套高精密石英注射器、容量500μL

滴液：软件控制自动进液，精度高达0.01μL

注射单元移动：软件自动升降行程50mm;  左右50mm

4、采集系统

CCD：SONY原装进口高速工业级芯片、200帧/S、130W像素

镜头：0.7-4.5倍高清工业级连续变倍式显微镜

采集系统调节：前后50mm（3mm微调）、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察）

5、样品台装置

工作台面尺寸：120mm*160mm（可根据实际样品尺寸定制）

样品尺寸：6寸

电动样品台移动：前后移动 自动，行程150mm，精度0.01mm

左右移动 自动，行程100mm，精度0.01mm

上下移动 手动，行程16mm，精度0.01mm

样品台倾斜：倾斜范围：0-180°软件可自动判断滑落角

6、分析软件

接触角测量范围：0-180°

接触角测量精度：±0.1°

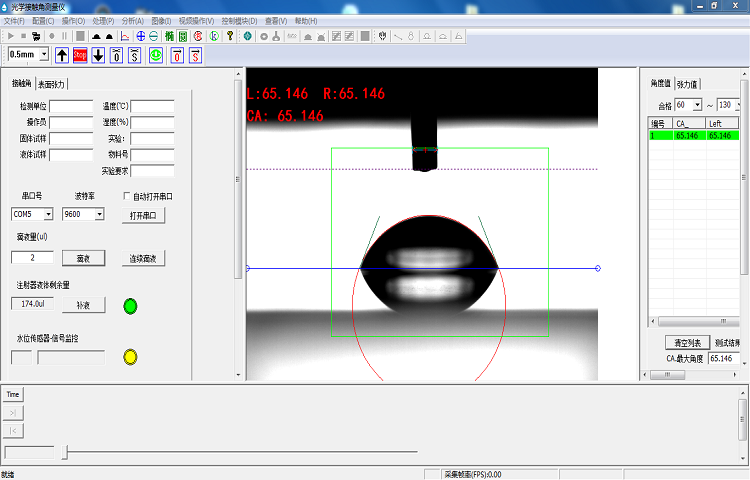

分析软件功能：接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微分圆法（Differential circle / Differential ellipse）；动态接触角拟合（批量拟合多张图像）包括：润湿性能测试（Wettability）、视频连续拟合计算（Video analysis）；表面能计算（Surface energy）；前进后退角测量（Advancing and receding angle）；粘附功（Adhesion work）；自动样品批量测量方案设置功能（支持指定样品的测试方案设定及调取自动测试方案）；样品方案设定：可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试；一键式多点测量（可多次循环）：自动进样→自动接液→软件自动完成测量→自动换下一个点位；可针对不同样品设置测量方案并可保存，方便下次再次测量同一类样品时直接调取测量。

 三、符合相关标准：

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

6.GB/T30191-2013（外墙光催化自洁涂覆材料接触角测定方法）

7.DB44∕T 1232-2013 测定固体涂层、基材和颜料表面张力的试验方法接触角

8.YC∕T 424-2011 烟用纸表面润湿性能的测定

9.GBT 30693-2014 塑料薄膜与水接触角的测量

10.GBT 30447-2013 纳米薄膜接触角测量方法

11.DB44 T 1872-2016 纺织品 表面润湿性能的测定 接触角法

12.ISO 19403-7-2017 倾斜平台的接触角测量（滚动角）

13.ISO 19403-2-2017 通过测量接触角测定固体表面的表面自由能

14.BS EN 828-2013 胶粘剂.润湿性.固体表面接触角和表面自由能测定

15. KS L ISO 27448-2011(2021) 精细陶瓷（高级陶瓷、高级工业陶瓷）－半导体光催化材料自清洁性能试验方法
