产品名称：3D俯视法接触角测量仪

产品型号：PZ-200T

品牌名称：品智创思

 一、产品概述：

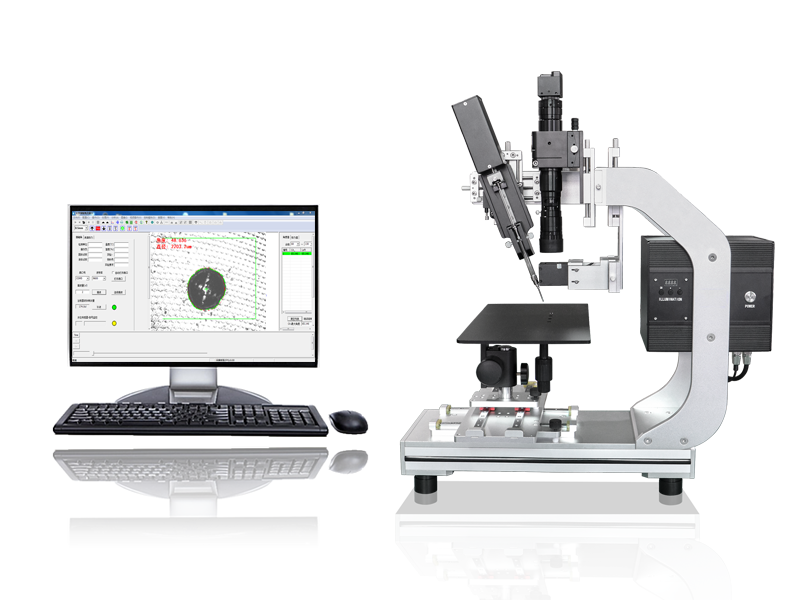

PZ-200T 3D俯视法触角测量仪是采用光学成像的原理，设备采用图像轮廓分析方式测量样品表面接触角、润湿性能、粘附功、表界面张力、前进后退角、表面能等性能，设备采用全自动进液装置，性价比高、拓展性强、功能全面、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

 二、产品参数：

1、设备主机

外形尺寸：620mm（长）×200mm(宽)× 700mm(高)

重量：14KG

整机调节：整机水平测试/调节

2、电源

电压：100～240VAC

功率：50W

频率：50/60HZ

3、空间

平台尺寸：160mm×200mm

试样尺寸：∞×∞×60mm

样品台调节：三维手动调节（可升级自动）

前后调节 手动，行程60mm，精度0.1mm

左右调节 手动，行程35mm，精度0.1mm

上下调节 手动，行程80mm，精度0.1mm

4、摄像系统

图像尺寸：5000（H）× 4000（V）

帧率：200fps（可升级更高帧数）

传感器：SONY 1/1.8"；光谱：黑白/彩色；ROI：自定义 ；显示线宽：自定义 ；曝光时间：自定义电源：5 VDC USB 接口；传输：USB3 Vision

5、显微镜头

焦距：90mm±5mm（变焦调节）；倍率：10倍；视角调节：±10°；分辨率标度：4～14um；采集系统调节：3D俯视

6、光源

类型:工业LED同轴光（冷光）;波长:470nm;光场:20mm×20mm;光点:密集式;寿命:50000Hour ;

7、注射系统

滴液方式：精密微量注射泵

控制方式：软件数字控制

滴液精度：0.01μl

注射器：高精密气密性注射器

容量：100μl/500μl/1000μl(标配500μl)

针头：0.51mm全不锈钢超疏水针头(标配)

速度：1μL/min ～2000μL/min

8、测量软件

接触角范围：0～90°

分辨率：0.01°

接触角测量方式：全自动、手动

分析方式：3D俯视法、悬滴法、停滴法（2/3态）、气泡捕获法、座滴法、座针法、插板法（部分功能需搭配选配附件实现）

分析方法：静态分析、自动增液缩液动态分析、润湿动态分析、实时分析、双边分析、前进后退角分析（部分功能需搭配选配附件实现）

测试方法：圆法、椭圆/斜椭圆法、微分圆/微分椭圆法、Young-lapalace、宽高法、切线法、区间法（部分功能需搭配选配附件实现）

9、表面自由能

测试方法：Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数

10、数据处理

输出方式：自动生成，可导出/打印EXCEL、Word、谱图等多种报告格式

 三、仪器原理：

接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。

光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；

注射单元采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度高达0.01微升；

样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；

采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进口配置，0.7-4.5倍放大可调，成像无畸形失真；

分析软件功能强大，具备一键式全自动拟合能力，具备的拟合方法，满足各种液滴形态的精确拟合;

俯视角观测，在研究水平接触角同时研究3D立体接触角形态

俯视法测量接触角的基本原理：

俯视法基于与传统侧视法相同的系统方程，即 Laplace-Young 方程， 该方程描述了座滴静态平衡时的表面/界面边界（请参见下侧的方程 和图片）。液滴的外形由参数α和 b 决定，其中α是系统的毛细管常数， b 是液滴顶点 O 处的曲率半径。

简单地说，在已知液体表面张力和密度的前提下，如果我们能够控制 液滴的体积和 CD/MD 直径，我们就可以利用 Laplace-Young 模型计算出液滴的三维轮廓，从而准确的得到接触角数值

 四、仪器特点：

1.主机采用高强度航空铝合金结构搭配模块化设计理念，保证仪器具有极强的稳定性；

2.采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；

3.采用高性能工业机芯，工业级远心变焦变倍镜头，基本可达到图像无失真情况，确保清晰的成像效果；

4.采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强；

5.提供的接触角测量校准样，确保仪器的精准性，角度校准标准片3°5°8° ；60°90°120°；115°（选配）；

6.采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；

7.接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括品智创思特有的微分椭圆与微分圆特殊液体成像拟合方法；

8.采用国际的计算方法，软件已实现全自动拟合避免人为操作造成的误差；

9.具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况；

10.动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；

11.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；

12.具备前进后退角测量功能，便于高效的测量样品表面稳定性能；

13.具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；

14.一键式多点测量，自动进样→自动接液→自动测量→自动换点

15. 可保存针对不同样品的测试方案，下次测量对应样品时可直接选择相应方案

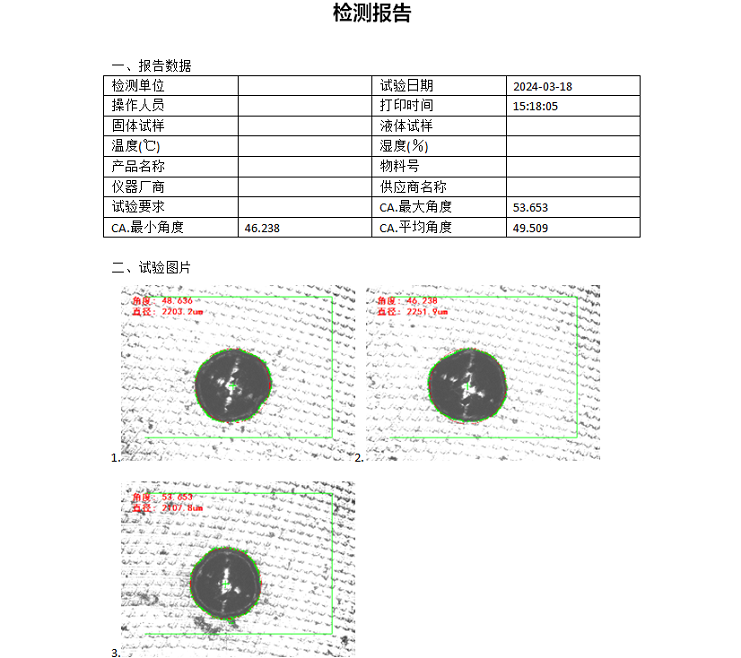

 五、测试报告：

*特别声明：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。本产品资料仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯相关权益的行为。内容仅供参考，如涉及版权问题，敬请联系，我们将在第一时间核实并处理。
