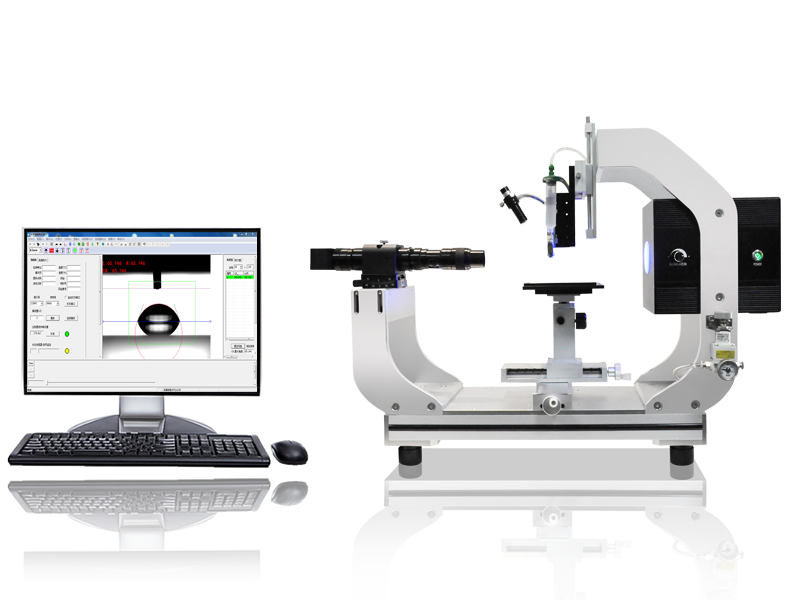

产品名称：微量喷射型接触角测量仪

产品型号：PZ-200F

品牌名称：品智创思

一、产品概述:

PZ-200F微量喷射型接触角测量仪是采用光学成像的原理，设备采用图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、前进后退角、表面能等性能，设备采用全自动微小进液装置，性价比高、拓展性强、功能全面、可满足各种常规测量需求，专为纤维、GOF超窄边等小产品测试需求设计的接触角测量仪；最小滴液体积可达0.0028uL，即是2.8nL；具备微量液滴系统，可实现在＜0.4mm的产品进行接触角测量；目前已经广泛使用在众多高校院所及企业。

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

 二、产品参数:

1、设备主机

外形尺寸：800mm（长）×190mm(宽)× 640mm(高)

主机重量：16KG

整机调节：整机水平测试/调节/

2、电源

电压：100～240VAC

功率：50W

频率：50/60HZ/

3、空间

平台尺寸：160mm×200mm

试样尺寸：280×∞×60mm

样品台调节：三维手动调节（可升级自动）

前后调节 手动，行程60mm，精度0.1mm

左右调节 手动，行程35mm，精度0.1mm

上下调节 手动，行程80mm，精度0.1mm

4、摄像系统

图像尺寸：5000（H）× 4000（V）

帧率：200fps（可升级更高帧数）

传感器：SONY 1/1.8"；光谱：黑白/彩色；ROI：自定义（5000×4000）；显示线宽：自定义；曝光时间：自定义；电源：5 VDC USB 接口；传输：USB3 Vision

5、显微镜头

焦距：130mm±5mm（变焦调节）；倍率：10倍；视角调节：±10°；分辨率标度：4～14um；采集系统调节：俯视/仰视/平视

6、光源

类型：单波长工业LED（冷光）；波长：470nm；光场：φ50mm；光点：96粒密集式；寿命：50000Hour

7、注射系统

滴液方式：雾化微滴泵

控制方式：软件数字控制

滴液量：0.001μl

接液模式：无接触模式

容量：20ml

针头：全钨钢针头（可选内径mm0.05、0.75、0.1、0.15、0.2）

速度：0.1μL/min ～2000μL/min

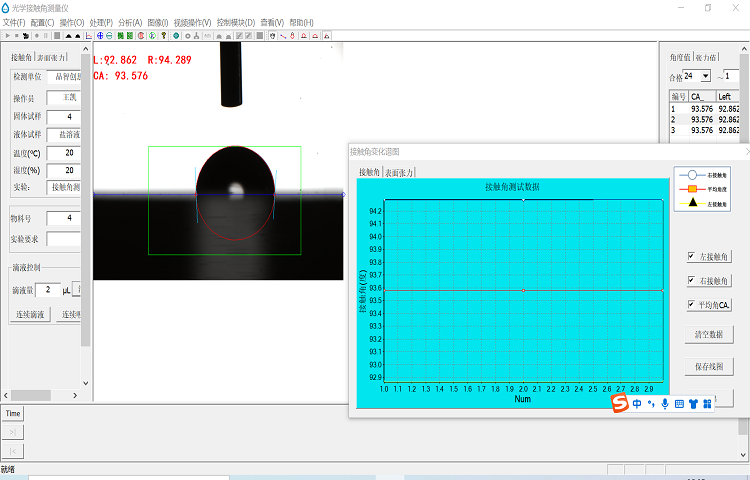

8、软件

接触角范围：0～180°

分辨率：0.01°

接触角测量方式：全自动、半自动、手动

分析方式：悬滴法、停滴法（2/3态）、气泡捕获法、座滴法、座针法、插板法（部分分析方式需选配件完成）

分析方法：静态分析、自动增液缩液动态分析、润湿动态分析、实时分析、双边分析、前进后退角分析（部分分析方式需选配件完成）

测试方法：圆法、椭圆/斜椭圆法、微分圆/微分椭圆法、Young-lapalace、宽高法、切线法、区间法

9、表/界面张力测试

测试范围：0～3000mN/m（分析方式需选配件完成）

分辨率：0.01 mN/m

张力测量方式：全自动

分析方式：气泡捕获法、悬滴法、实时谱图

10、表面自由能

测试方法：Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数

11、数据处理

输出方式：自动生成，可导出/打印EXCEL、Word、谱图等多种报告格式

 三、应用领域:

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

7. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等；

8. COF（Chip On Flex, or, Chip On Film），常称覆晶薄膜。将驱动IC固定于柔性线路板上晶粒软膜构装技术，是运用软质附加电路板作封装芯片载体将芯片与软性基板电路接合的技术；

9. TFT-LCD 面板行业：玻璃面板洁净度与镀膜质量测量；TFT 打印电路、彩色滤光片、 ITO 导体胶卷等前涂层质量测量；

10. 半导体产业：晶圆的洁净度测量；HMDS 的处理控制；CMP 的研究测量、光阻与显影剂的研究

11. IC 封装：基质表面洁净度；原子合成氧化识别；BGA 焊接表面；环氧化物的附着度测量

12. 印刷、塑胶行业：表面清洁与附着质量测量；油墨附着度测量；胶水胶体性质相容性测量；染料的紧扣度

13. 化学材料研究：防水与亲水性能材料研究探讨；表面活性与清洁剂的张力、湿性；黏性增强与附着表面能测量

 四、执行标准:

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

6.GB/T30191-2013（外墙光催化自洁涂覆材料接触角测定方法）

7.DB44∕T 1232-2013 测定固体涂层、基材和颜料表面张力的试验方法接触角

8.YC∕T 424-2011 烟用纸表面润湿性能的测定

9.GBT 30693-2014 塑料薄膜与水接触角的测量

10.GBT 30447-2013 纳米薄膜接触角测量方法

11.DB44 T 1872-2016 纺织品 表面润湿性能的测定 接触角法

12.ISO 19403-7-2017 倾斜平台的接触角测量（滚动角）

13.ISO 19403-2-2017 通过测量接触角测定固体表面的表面自由能

14.BS EN 828-2013 胶粘剂.润湿性.固体表面接触角和表面自由能测定

15. KS L ISO 27448-2011(2021) 精细陶瓷（高级陶瓷、高级工业陶瓷）－半导体光催化材料自清洁性能试验方法
