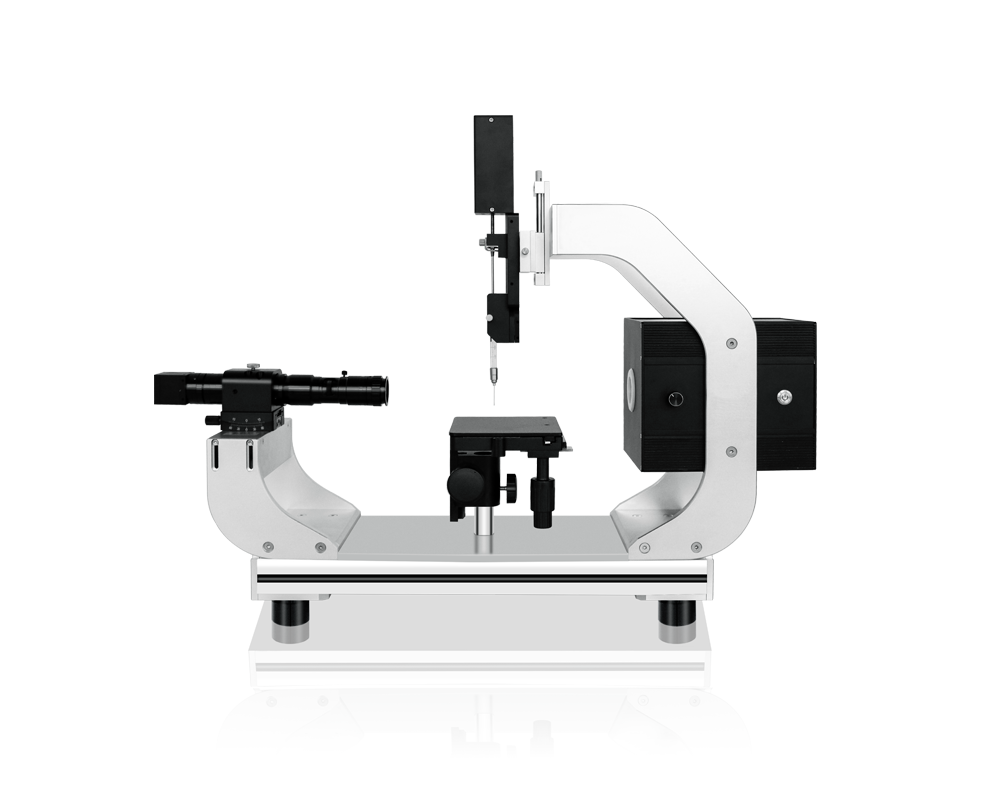

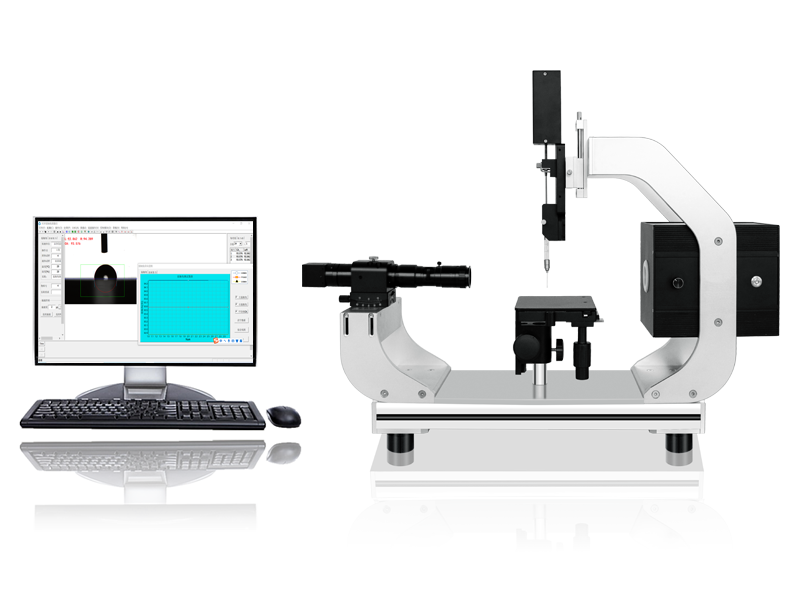

产品名称：研究型自动接触角测量仪

产品型号：PZ-200SD

品牌型号：品智创思

 一、产品概述：

PZ-200SD研究型接触角测量仪是采用光学成像的原理，设备采用图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、前进后退角、表面能等性能，设备采用全自动进液装置，性价比高、拓展性强、功能全面、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

 二、产品参数：

1、设备主机

外形尺寸：760mm（长）*200mm(宽)* 640mm(高)

重量：21KG

电源：220V / 60HZ

2、光源系统

光源：密集LED可调节蓝色基调工业级冷光源

寿命：使用寿命达贰万伍仟小时以上

3、注射单元

注射器：专用配套高精密石英注射器、容量500μL

滴液：软件控制自动进液，精度高达0.01μL

注射单元移动：上下50mm;  左右50mm

4、采集系统

CCD：SONY原装进口高速工业级芯片、300帧/S、130W像素

镜头：0.7-4.5倍高清工业级连续变倍式显微镜

采集系统调节：前后50mm（3mm微调）、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察）

5、样品台装置

工作台面尺寸：160mm*200mm

被测样品尺寸：6寸

样品台移动

前后移动 手动，行程60mm，精度0.1mm

左右移动 手动，行程35mm，精度0.1mm

上下移动 手动，行程80mm，精度0.1mm

6、分析软件

接触角测量范围：0-180°

接触角测量精度：±0.1°

表界面张力测量范围：0-2000mN/m

表界面张力测量精度：0.01 mN/m

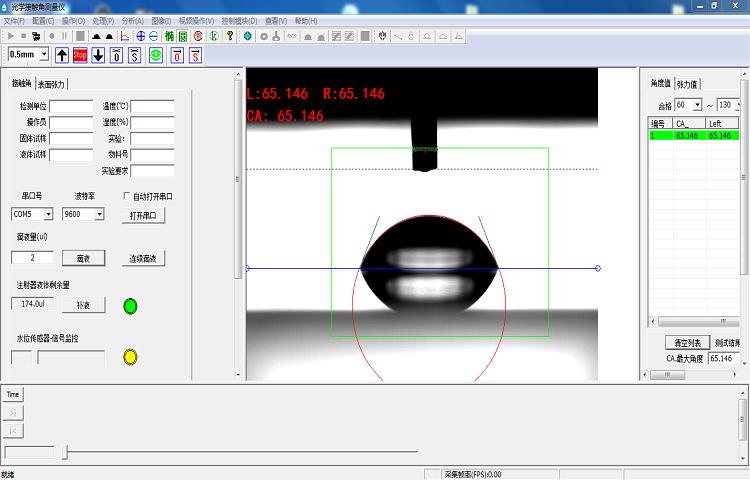

7、分析软件功能

接触角测量分析软件自动拟合法：（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微分圆法（Differential circle / Differential ellipse）；动态接触角拟合（批量拟合多张图像）包括：润湿性能测试（Wettability）、视频连续拟合计算（Video analysis）；

表面能量计算（Surface energy）；

表界面张力测量（Surface tension）；

前进后退角测量（Forward and backward angle）；

粘附功（Adhesion work）；

 三、产品特点：

1.主机采用高强度航空铝合金结构搭配模块化设计理念，保证仪器具有极强的稳定性；

2.采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；

3.采用高性能工业机芯，工业级远心变焦变倍镜头，基本可达到图像无失真情况，确保清晰的成像效果；

4.采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强；

5.提供的接触角测量校准样，确保仪器的精准性，角度校准标准片3°5°8° ；60°90°120°；115°（选配）；

6.采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；

7.接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括品智创思特有的微分椭圆与微分圆特殊液体成像拟合方法；

8.采用国际的计算方法，软件已实现全自动拟合避免人为操作造成的误差；

9.具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况；

10.动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；

11.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；

12.具备前进后退角测量功能，便于高效的测量样品表面稳定性能；

13.具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；

14.一键式多点测量，自动进样→自动接液→自动测量→自动换点；

15. 可保存针对不同样品的测试方案，下次测量对应样品时可直接选择相应方案；

 四、执行标准：

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

6.GB/T30191-2013（外墙光催化自洁涂覆材料接触角测定方法）；

7.DB44∕T 1232-2013 测定固体涂层、基材和颜料表面张力的试验方法接触角；

8.YC∕T 424-2011 烟用纸表面润湿性能的测定；

9.GBT 30693-2014 塑料薄膜与水接触角的测量；

10.GBT 30447-2013 纳米薄膜接触角测量方法；

11.DB44 T 1872-2016 纺织品 表面润湿性能的测定 接触角法；

12.ISO 19403-7-2017 倾斜平台的接触角测量（滚动角）；

13.ISO 19403-2-2017 通过测量接触角测定固体表面的表面自由能；

14.BS EN 828-2013 胶粘剂.润湿性.固体表面接触角和表面自由能测定；

15. KS L ISO 27448-2011(2021) 精细陶瓷（高级陶瓷、高级工业陶瓷）－半导体光催化材料自清洁性能试验方法；

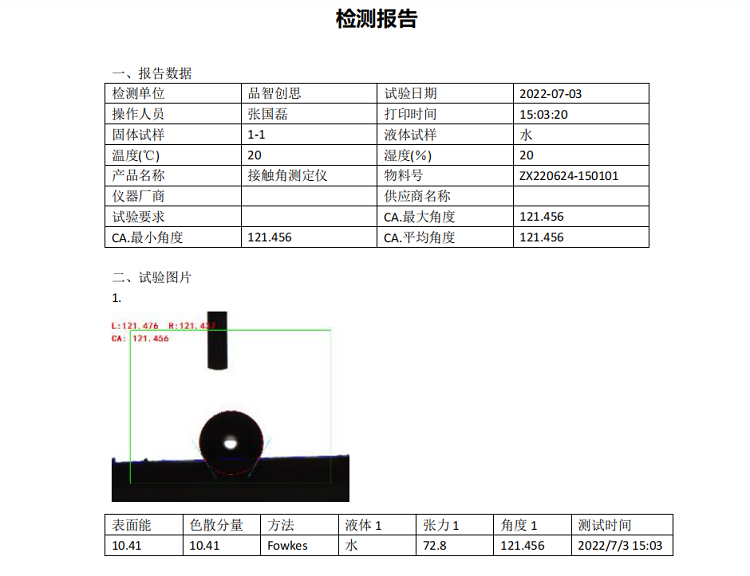

 五、测试报告：

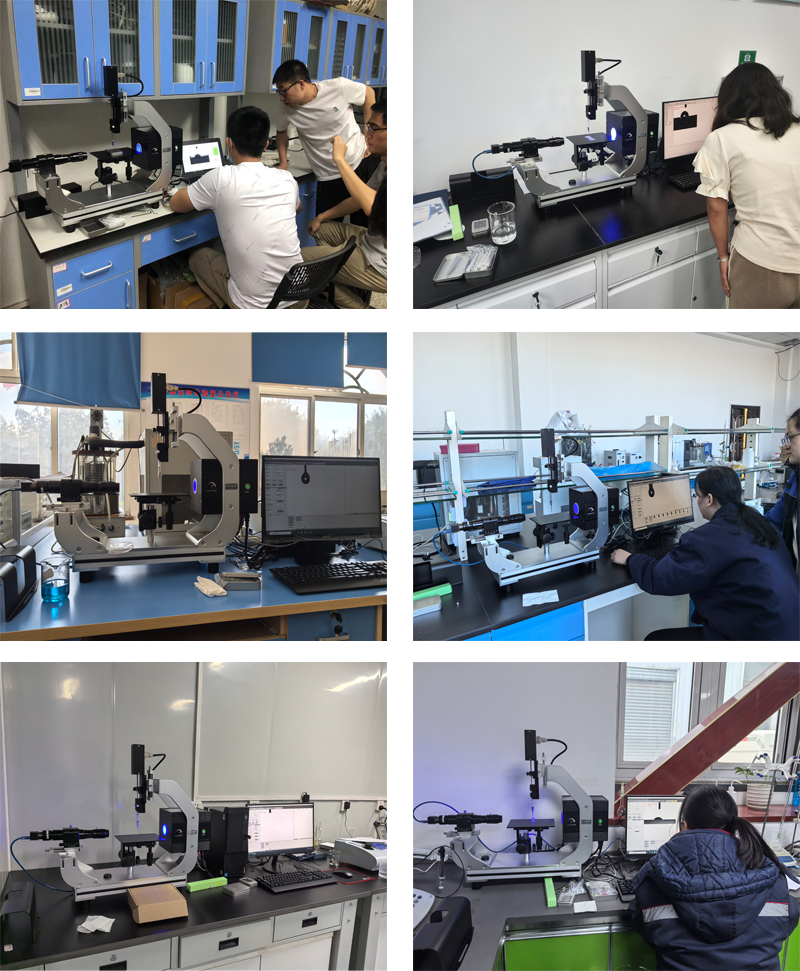

 六、应用案例：
