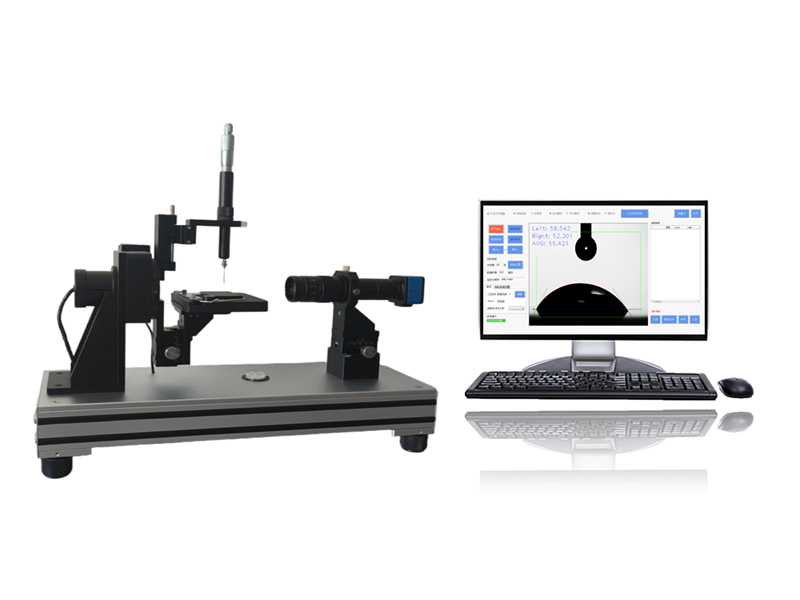

产品名称：手动滴液滚动角测量仪

产品型号：PZ-150SD

品牌名称：品智创思

 一、产品概述：

PZ-150SD手动滴液滚动角测量仪用于液体对固体的浸润性分析，通过测量液体对固体的接触角，计算、测定液体对固体的附着力，表面能，黏附功等指标。此款接触角测定仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、滚动角、润湿性能、表面能等性能，设备性价比高、功能全面、可满足常规样品表面润湿性能的测量。

手动滴液滚动角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

 二、产品参数：

1、仪器主机

电源：220V / 60HZ

重量：15kg

外形尺寸：630mm（长）* 210mm（宽）* 550mm（高）

2、图像采集系统

CCD相机：SONY原装进口高速工业级芯片、30帧/S、300W像素。免驱动，USB供电即插即用，无需单独供电。

镜头：0.7～4.5倍高端变焦显微镜头、放大倍数30～130倍。

采集系统调节：前后60mm。

3、光源

光源：LED可调节、白色基调工业级冷光源。

寿命：三万小时以上。

4、注射单元

注射器：专用精密注射器、容量2500μL。

滴液：手动旋转式进液，滴液精度0.3μL。

注射单元移动：上下13mm;左右13mm;精度0.01mm;

5、样品台装置

工作台尺寸：124mm * 115mm

小载物台：70mm * 45mm

样品尺寸：宽(0-220mm) 、 长(0-无限)。

样品台移动：

前后移动，行程30mm，精度0.1mm

左右移动，行程80mm，精度0.1mm

上下移动，行程50mm。

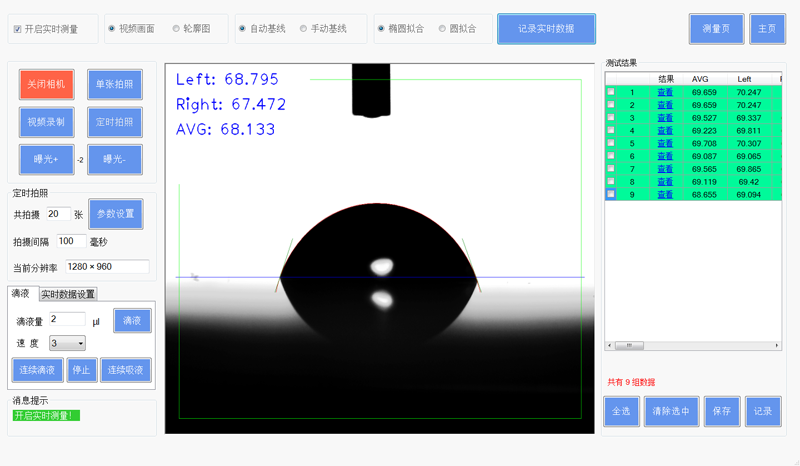

6、接触角分析软件

接触角测量范围：0-180°

接触角测量精度：±0.1°

分析软件功能：

1. 实时测量，一键自动拟合，避免人工误差，快速、准确、批量的完成测量任务。

2. 自动拟合包括：圆拟合、椭圆拟合、斜圆拟合、斜椭圆拟合。

3. 保留传统测量方法如：切线法、量高法、量角法等

4. 增加曲面基线来测量有弧度、不平整的固体试样。

5. 自定义拍照间隔和数量，单张、多张一键自动测量。

6. 视频可逐帧查看，单帧、多帧一键自动批量测量。

7. 实时自动计算表面能。

8. 黏附功计算

9. 软件个性化拓展：可根据用户需求，在原版软件的基础上，增加个性化、专用化的软件功能模块，如：数据操作(数据导入导出、迁移备份等等)，特殊的试验操作，各种类型的批量处理操作，自定义报表等等，用户提出需求，我们为其设计专用的功能模块。

10. 视频显示分辨率随意切换。

11. 数据导出，Word和Excel两种形式。Word为图片数据形式，Excel为文字数据形式。

7、旋转台

特性：采用国产高精度光学旋转台，带动载物台同心旋转，以实现转落法测试前进角、后退角，及滚动角。

旋转方式：计算机控制，高细分步进电机驱动，同时可手动调节。

旋转角度：0.1°- 360°

旋转速度：0.1°/ 秒-----3°/ 秒 多挡位调节

角度旋转分辨率：0.1°

 三、执行标准：

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

6.GB/T30191-2013（外墙光催化自洁涂覆材料接触角测定方法）

7.DB44∕T 1232-2013 测定固体涂层、基材和颜料表面张力的试验方法接触角

8.YC∕T 424-2011 烟用纸表面润湿性能的测定

9.GBT 30693-2014 塑料薄膜与水接触角的测量

10.GBT 30447-2013 纳米薄膜接触角测量方法

11.DB44 T 1872-2016 纺织品 表面润湿性能的测定 接触角法

12.ISO 19403-7-2017 倾斜平台的接触角测量（滚动角）

13.ISO 19403-2-2017 通过测量接触角测定固体表面的表面自由能

14.BS EN 828-2013 胶粘剂.润湿性.固体表面接触角和表面自由能测定

15. KS L ISO 27448-2011(2021) 精细陶瓷（高级陶瓷、高级工业陶瓷）－半导体光催化材料自清洁性能试验方法

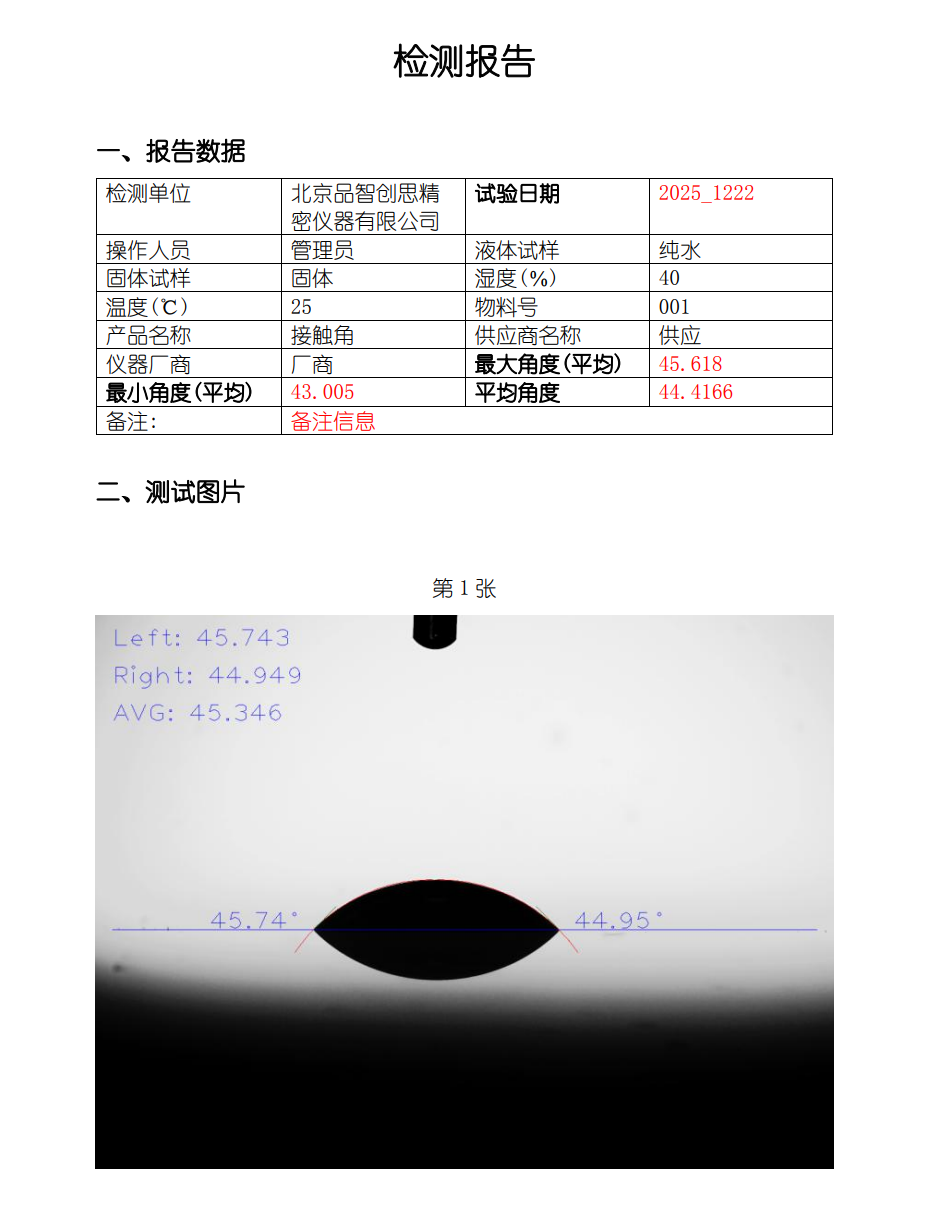

 四、测试报告：
