PCBA外观尺寸测量机PZ-540A
浏览量:
40

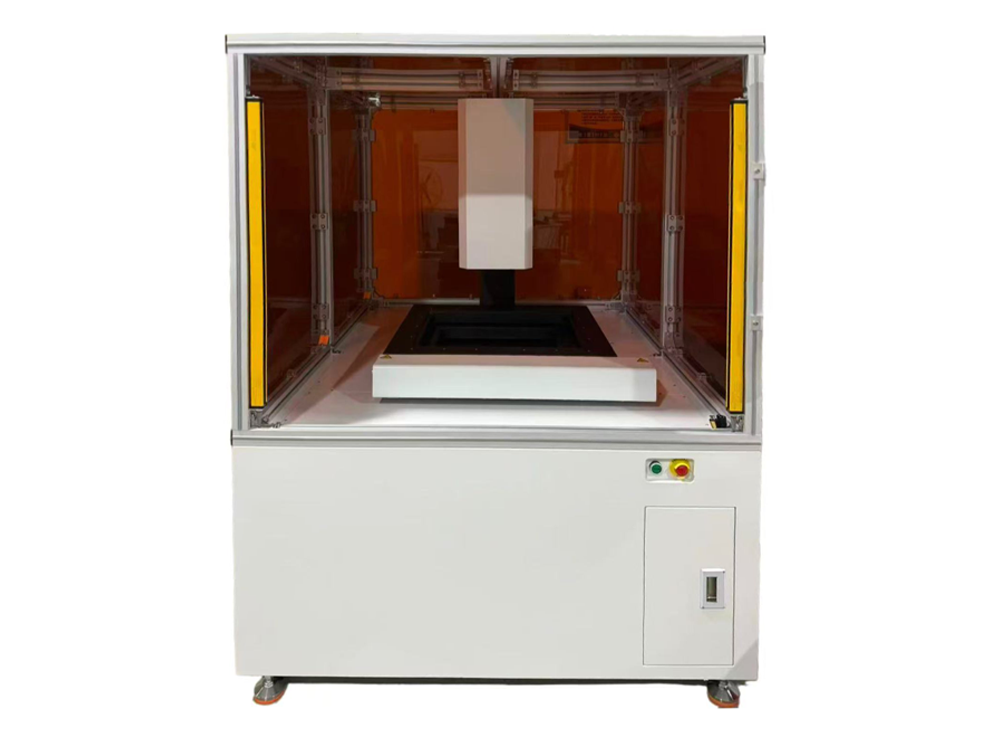

PCBA外观尺寸测量机PZ-540A

产品简介:PCBA 外观尺寸测量机(也称 PCBA 光学影像测量仪 / 全板尺寸机),这是电子制造中用于微米级非接触检测印刷电路板组件(PCBA)的外形、焊盘、孔径 / 孔位、线宽线距、贴装偏移、共面度的核心质检设备,广泛用于研发打样、SMT 产线批量抽检、出货品质验证。
所属分类: 电子行业精密测量方案
留言咨询
详情

产品名称:PCBA外观尺寸测量机

产品型号:PZ-540A

仪器品牌:品智创思

注释:更多详细产品信息,请联系我们获取


一、产品介绍:

PCBA 外观尺寸测量机(也称 PCBA 光学影像测量仪 / 全板尺寸机),这是电子制造中用于微米级非接触检测印刷电路板组件(PCBA)的外形、焊盘、孔径 / 孔位、线宽线距、贴装偏移、共面度的核心质检设备,广泛用于研发打样、SMT 产线批量抽检、出货品质验证。


二、仪器组成:

1、机械系统:00 级大理石基座(抗形变、吸震)、XYZ 精密运动平台、伺服驱动 + 光栅尺(分辨率 0.1 μm 级);

2、光学系统:远心镜头(消除透视畸变)、高分辨率 CCD/CMOS 相机、多段程控 LED 冷光源(表面光 + 轮廓光 + 同轴光,适配不同材质)、可选线激光 / 白光干涉模块;

3、软件系统:图像分析、3D 点云处理、CAD 数据比对、SPC 统计、自动报表生成、MES 数据对接。


三、关键参数:

X Y 行程:300×200mm----500×400mm,需覆盖最大 PCBA 尺寸;

Z 轴量程:50~200mm,满足元器件高度测量;

重复精度:影像≤2 μm,3D 激光≤0.5 μm;

测量速度:离线单片 30 秒~2 分钟;

环境要求:恒温 20±2℃、湿度 40%~60%、防震地基。


四、应用场景:

IQC 来料:检测 PCB 基板尺寸、Mark 点精度、连接器引脚共面度;

SMT 制程:在线监控贴装偏移、元器件高度、焊膏厚度;

FQC 终检:PCBA 外观缺陷全检、尺寸符合性判定;

研发:基板翘曲动态测试、新材料焊接工艺验证。


五、选型步骤:

1、明确测量参数(2D/3D、精度要求、尺寸范围);

2、确定产能需求(离线抽检 / 在线 100% 全检);

3、评估预算与环境条件(恒温、防震);

4、优先选择支持 CAD 导入、自动编程、SPC 统计与 MES 对接的机型。


*特别声明:因市场发展和产品开发的需要,本产品资料中有关内容可能会根据实际情况随时更新或修改,恕不另行通知,不便之处敬请谅解。本产品资料仅用于学术分享和传递行业相关信息。未经授权,不得抄袭、篡改、引用、转载等侵犯相关权益的行为。内容仅供参考,如涉及版权问题,敬请联系,我们将在第一时间核实并处理。
